Терочное устройство к зерноуборочному комбайну

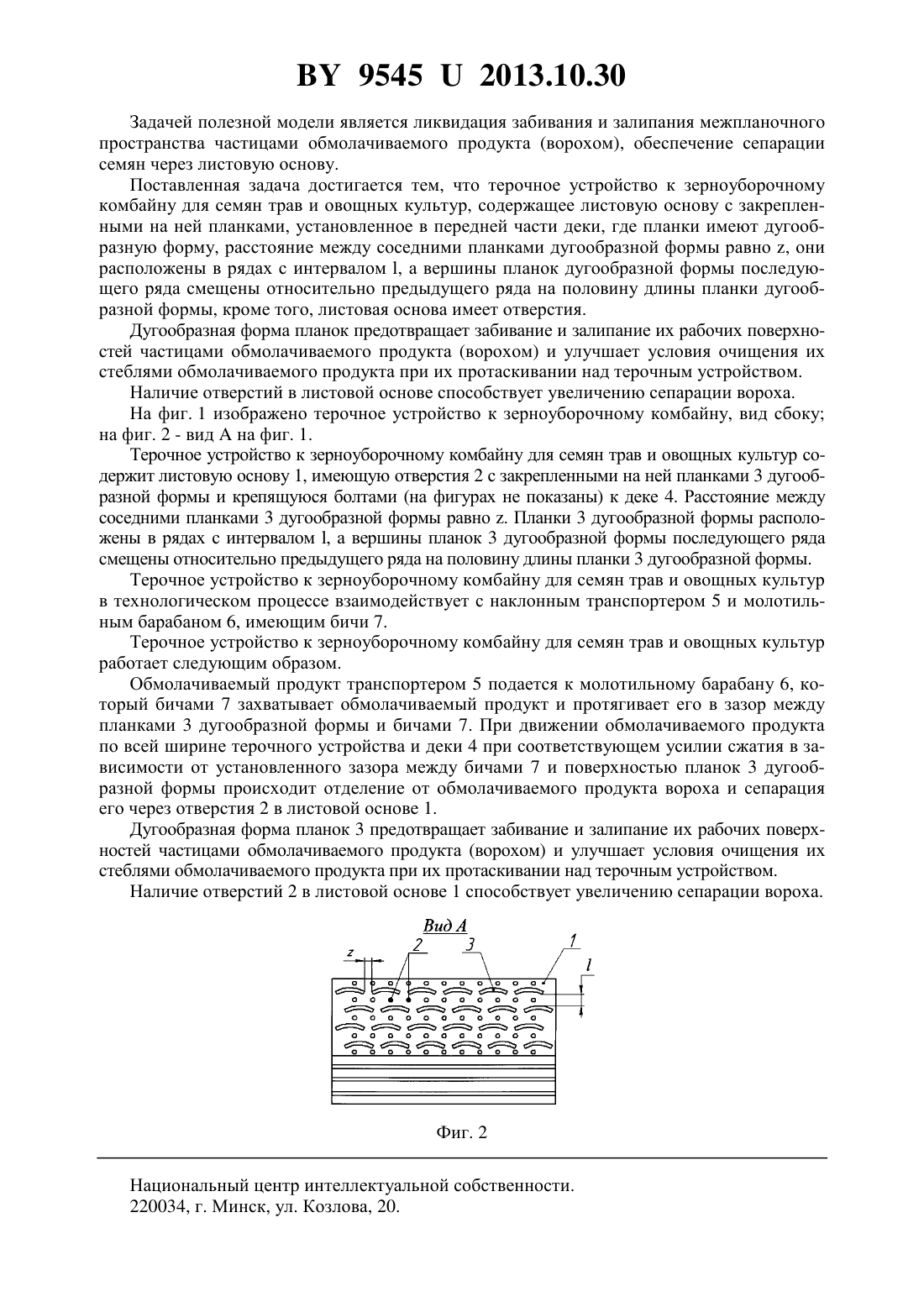

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Романюк Николай Николаевич Сашко Константин Владимирович Крень Владимир Владимирович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Терочное устройство к зерноуборочному комбайну для семян трав и овощных культур,содержащее листовую основу с закрепленными на ней планками, отличающееся тем, что планки имеют дугообразную форму, расстояние между соседними планками дугообразной формы равно , они расположены в рядах с интервалом , а вершины планок дугообразной формы последующего ряда смещены относительно предыдущего ряда на половину длины планки дугообразной формы, кроме того, листовая основа имеет отверстия.(56) 1. Патент РФ на изобретение 2073408, МПК 01 12/24, 1997. Фиг. 1 Полезная модель относится к области сельскохозяйственного машиностроения, а именно к терочному устройству молотилки для уборки мелкосемянных злаковых и бобовых культур, а также стеблевых овощных культур, требующих активного терочного воздействия. Известно терочное устройство к зерноуборочному комбайну для семян трав и овощных культур, содержащее листовую основу с закрепленными на ней планками, установленное в передней части деки 1. Недостатком известного терочного устройства к зерноуборочному комбайну является забивание и залипание рабочих поверхностей планок частицами обмолачиваемого продукта (ворохом), а также отсутствие сепарации вороха через листовую основу. 95452013.10.30 Задачей полезной модели является ликвидация забивания и залипания межпланочного пространства частицами обмолачиваемого продукта (ворохом), обеспечение сепарации семян через листовую основу. Поставленная задача достигается тем, что терочное устройство к зерноуборочному комбайну для семян трав и овощных культур, содержащее листовую основу с закрепленными на ней планками, установленное в передней части деки, где планки имеют дугообразную форму, расстояние между соседними планками дугообразной формы равно , они расположены в рядах с интервалом , а вершины планок дугообразной формы последующего ряда смещены относительно предыдущего ряда на половину длины планки дугообразной формы, кроме того, листовая основа имеет отверстия. Дугообразная форма планок предотвращает забивание и залипание их рабочих поверхностей частицами обмолачиваемого продукта (ворохом) и улучшает условия очищения их стеблями обмолачиваемого продукта при их протаскивании над терочным устройством. Наличие отверстий в листовой основе способствует увеличению сепарации вороха. На фиг. 1 изображено терочное устройство к зерноуборочному комбайну, вид сбоку на фиг. 2 - видна фиг. 1. Терочное устройство к зерноуборочному комбайну для семян трав и овощных культур содержит листовую основу 1, имеющую отверстия 2 с закрепленными на ней планками 3 дугообразной формы и крепящуюся болтами (на фигурах не показаны) к деке 4. Расстояние между соседними планками 3 дугообразной формы равно . Планки 3 дугообразной формы расположены в рядах с интервалом , а вершины планок 3 дугообразной формы последующего ряда смещены относительно предыдущего ряда на половину длины планки 3 дугообразной формы. Терочное устройство к зерноуборочному комбайну для семян трав и овощных культур в технологическом процессе взаимодействует с наклонным транспортером 5 и молотильным барабаном 6, имеющим бичи 7. Терочное устройство к зерноуборочному комбайну для семян трав и овощных культур работает следующим образом. Обмолачиваемый продукт транспортером 5 подается к молотильному барабану 6, который бичами 7 захватывает обмолачиваемый продукт и протягивает его в зазор между планками 3 дугообразной формы и бичами 7. При движении обмолачиваемого продукта по всей ширине терочного устройства и деки 4 при соответствующем усилии сжатия в зависимости от установленного зазора между бичами 7 и поверхностью планок 3 дугообразной формы происходит отделение от обмолачиваемого продукта вороха и сепарация его через отверстия 2 в листовой основе 1. Дугообразная форма планок 3 предотвращает забивание и залипание их рабочих поверхностей частицами обмолачиваемого продукта (ворохом) и улучшает условия очищения их стеблями обмолачиваемого продукта при их протаскивании над терочным устройством. Наличие отверстий 2 в листовой основе 1 способствует увеличению сепарации вороха. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
