Трехфазное устройство для компенсации реактивной мощности

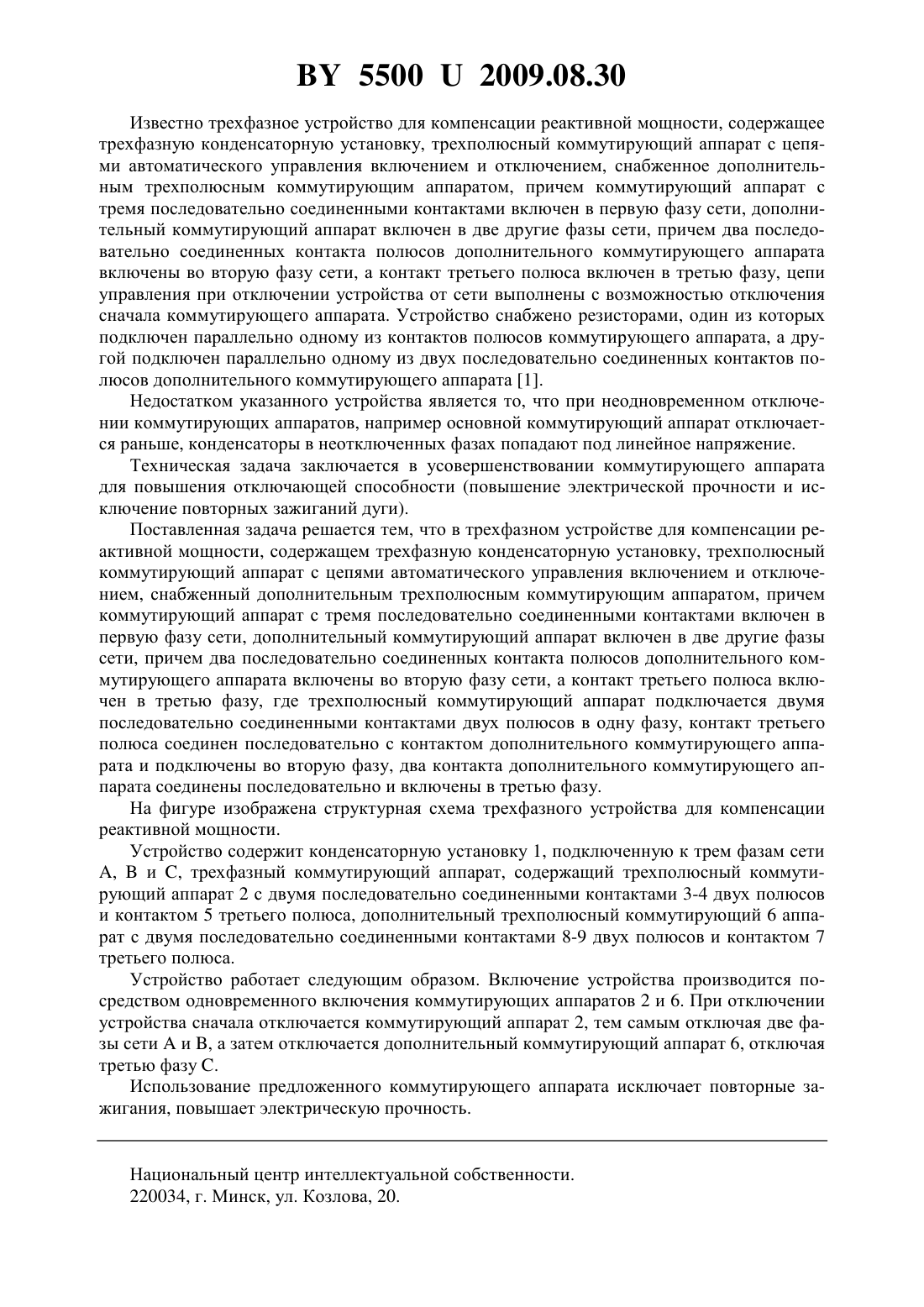

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ТРЕХФАЗНОЕ УСТРОЙСТВО ДЛЯ КОМПЕНСАЦИИ РЕАКТИВНОЙ МОЩНОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Зеленькевич Александр Иосифович Михайлова Евгения Викторовна(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Трехфазное устройство для компенсации реактивной мощности, содержащее трехфазную конденсаторную установку, трехполюсный коммутирующий аппарат с цепями автоматического управления включением и отключением, снабжено дополнительным трехполюсным коммутирующим аппаратом, причем трехполюсный коммутирующий аппарат с тремя последовательно соединенными контактами включен в первую фазу сети,дополнительный трехполюсный коммутирующий аппарат включен в две другие фазы сети, причем два последовательно соединенных контакта полюсов дополнительного трехполюсного коммутирующего аппарата включены во вторую фазу сети, а контакт третьего полюса включен в третью фазу, отличающееся тем, что трехполюсный коммутирующий аппарат подключается двумя последовательно соединенными контактами двух полюсов в одну фазу, контакт третьего полюса соединен последовательно с контактом дополнительного трехполюсного коммутирующего аппарата и подключены во вторую фазу, два контакта дополнительного трехполюсного коммутирующего аппарата соединены последовательно и включены в третью фазу. Полезная модель относится к электротехнике и может быть использована в системах электроснабжения потребителей. 55002009.08.30 Известно трехфазное устройство для компенсации реактивной мощности, содержащее трехфазную конденсаторную установку, трехполюсный коммутирующий аппарат с цепями автоматического управления включением и отключением, снабженное дополнительным трехполюсным коммутирующим аппаратом, причем коммутирующий аппарат с тремя последовательно соединенными контактами включен в первую фазу сети, дополнительный коммутирующий аппарат включен в две другие фазы сети, причем два последовательно соединенных контакта полюсов дополнительного коммутирующего аппарата включены во вторую фазу сети, а контакт третьего полюса включен в третью фазу, цепи управления при отключении устройства от сети выполнены с возможностью отключения сначала коммутирующего аппарата. Устройство снабжено резисторами, один из которых подключен параллельно одному из контактов полюсов коммутирующего аппарата, а другой подключен параллельно одному из двух последовательно соединенных контактов полюсов дополнительного коммутирующего аппарата 1. Недостатком указанного устройства является то, что при неодновременном отключении коммутирующих аппаратов, например основной коммутирующий аппарат отключается раньше, конденсаторы в неотключенных фазах попадают под линейное напряжение. Техническая задача заключается в усовершенствовании коммутирующего аппарата для повышения отключающей способности (повышение электрической прочности и исключение повторных зажиганий дуги). Поставленная задача решается тем, что в трехфазном устройстве для компенсации реактивной мощности, содержащем трехфазную конденсаторную установку, трехполюсный коммутирующий аппарат с цепями автоматического управления включением и отключением, снабженный дополнительным трехполюсным коммутирующим аппаратом, причем коммутирующий аппарат с тремя последовательно соединенными контактами включен в первую фазу сети, дополнительный коммутирующий аппарат включен в две другие фазы сети, причем два последовательно соединенных контакта полюсов дополнительного коммутирующего аппарата включены во вторую фазу сети, а контакт третьего полюса включен в третью фазу, где трехполюсный коммутирующий аппарат подключается двумя последовательно соединенными контактами двух полюсов в одну фазу, контакт третьего полюса соединен последовательно с контактом дополнительного коммутирующего аппарата и подключены во вторую фазу, два контакта дополнительного коммутирующего аппарата соединены последовательно и включены в третью фазу. На фигуре изображена структурная схема трехфазного устройства для компенсации реактивной мощности. Устройство содержит конденсаторную установку 1, подключенную к трем фазам сети,и , трехфазный коммутирующий аппарат, содержащий трехполюсный коммутирующий аппарат 2 с двумя последовательно соединенными контактами 3-4 двух полюсов и контактом 5 третьего полюса, дополнительный трехполюсный коммутирующий 6 аппарат с двумя последовательно соединенными контактами 8-9 двух полюсов и контактом 7 третьего полюса. Устройство работает следующим образом. Включение устройства производится посредством одновременного включения коммутирующих аппаратов 2 и 6. При отключении устройства сначала отключается коммутирующий аппарат 2, тем самым отключая две фазы сетии , а затем отключается дополнительный коммутирующий аппарат 6, отключая третью фазу . Использование предложенного коммутирующего аппарата исключает повторные зажигания, повышает электрическую прочность. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
