Водонагреватель

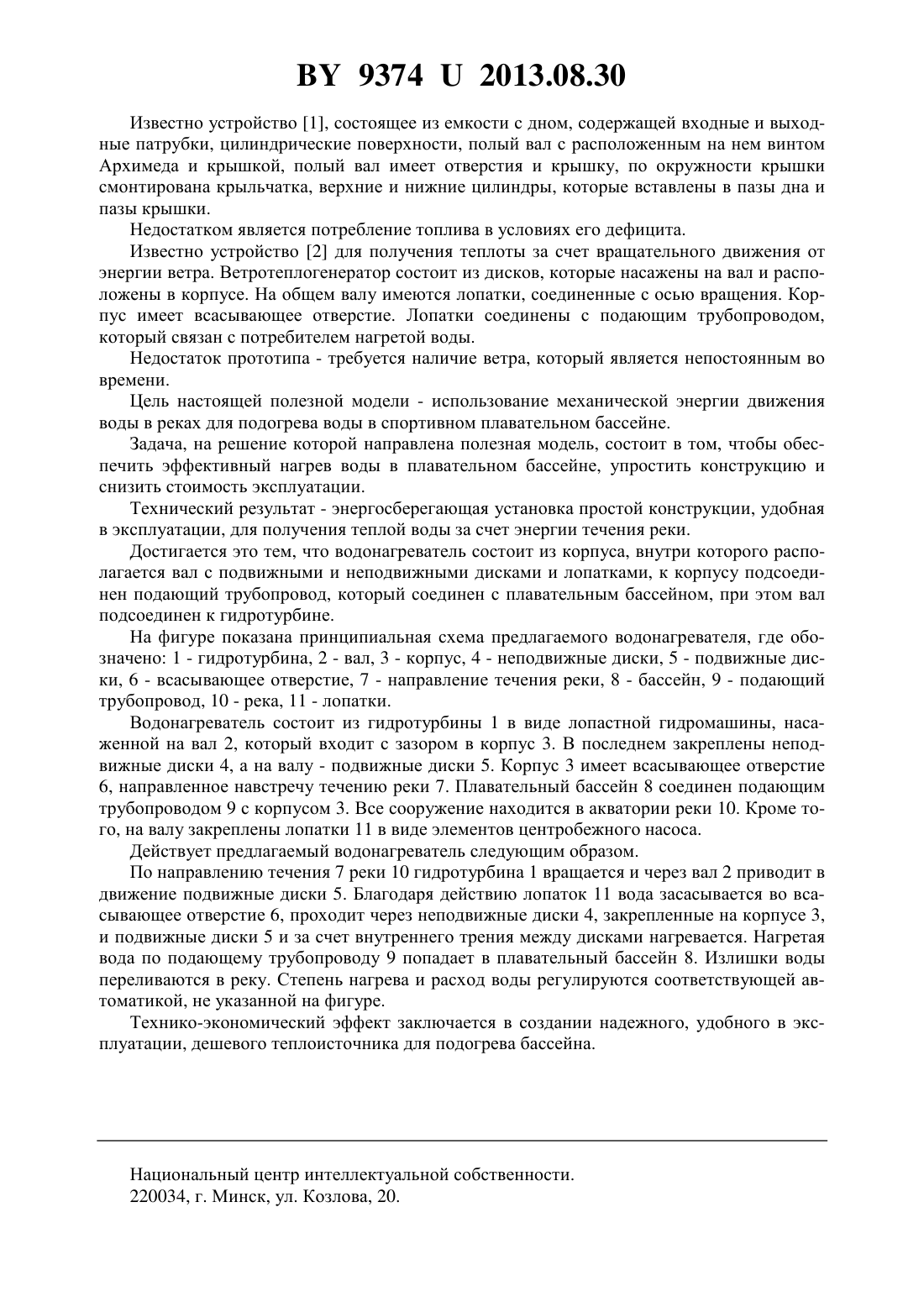

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Муха Марина Витальевна Данилович Татьяна Александровна Тихманович Анастасия Александровна Трофимович Виктория Васильевна(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Водонагреватель, состоящий из корпуса, внутри которого располагается вал с подвижными и неподвижными дисками и лопатками, к корпусу подсоединен подающий трубопровод, который соединен с плавательным бассейном, отличающийся тем, что вал подсоединен к гидротурбине. Водонагреватель относится к промышленной и коммунальной теплотехнике и может быть использован для нагрева воды в системах отопления и в технологических схемах(коммунальное и сельское хозяйство, химические производства, транспорт), а также для нагрева воды в плавательном бассейне. 93742013.08.30 Известно устройство 1, состоящее из емкости с дном, содержащей входные и выходные патрубки, цилиндрические поверхности, полый вал с расположенным на нем винтом Архимеда и крышкой, полый вал имеет отверстия и крышку, по окружности крышки смонтирована крыльчатка, верхние и нижние цилиндры, которые вставлены в пазы дна и пазы крышки. Недостатком является потребление топлива в условиях его дефицита. Известно устройство 2 для получения теплоты за счет вращательного движения от энергии ветра. Ветротеплогенератор состоит из дисков, которые насажены на вал и расположены в корпусе. На общем валу имеются лопатки, соединенные с осью вращения. Корпус имеет всасывающее отверстие. Лопатки соединены с подающим трубопроводом,который связан с потребителем нагретой воды. Недостаток прототипа - требуется наличие ветра, который является непостоянным во времени. Цель настоящей полезной модели - использование механической энергии движения воды в реках для подогрева воды в спортивном плавательном бассейне. Задача, на решение которой направлена полезная модель, состоит в том, чтобы обеспечить эффективный нагрев воды в плавательном бассейне, упростить конструкцию и снизить стоимость эксплуатации. Технический результат - энергосберегающая установка простой конструкции, удобная в эксплуатации, для получения теплой воды за счет энергии течения реки. Достигается это тем, что водонагреватель состоит из корпуса, внутри которого располагается вал с подвижными и неподвижными дисками и лопатками, к корпусу подсоединен подающий трубопровод, который соединен с плавательным бассейном, при этом вал подсоединен к гидротурбине. На фигуре показана принципиальная схема предлагаемого водонагревателя, где обозначено 1 - гидротурбина, 2 - вал, 3 - корпус, 4 - неподвижные диски, 5 - подвижные диски, 6 - всасывающее отверстие, 7 - направление течения реки, 8 - бассейн, 9 - подающий трубопровод, 10 - река, 11 - лопатки. Водонагреватель состоит из гидротурбины 1 в виде лопастной гидромашины, насаженной на вал 2, который входит с зазором в корпус 3. В последнем закреплены неподвижные диски 4, а на валу - подвижные диски 5. Корпус 3 имеет всасывающее отверстие 6, направленное навстречу течению реки 7. Плавательный бассейн 8 соединен подающим трубопроводом 9 с корпусом 3. Все сооружение находится в акватории реки 10. Кроме того, на валу закреплены лопатки 11 в виде элементов центробежного насоса. Действует предлагаемый водонагреватель следующим образом. По направлению течения 7 реки 10 гидротурбина 1 вращается и через вал 2 приводит в движение подвижные диски 5. Благодаря действию лопаток 11 вода засасывается во всасывающее отверстие 6, проходит через неподвижные диски 4, закрепленные на корпусе 3,и подвижные диски 5 и за счет внутреннего трения между дисками нагревается. Нагретая вода по подающему трубопроводу 9 попадает в плавательный бассейн 8. Излишки воды переливаются в реку. Степень нагрева и расход воды регулируются соответствующей автоматикой, не указанной на фигуре. Технико-экономический эффект заключается в создании надежного, удобного в эксплуатации, дешевого теплоисточника для подогрева бассейна. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
