Оптически переменная защитная голограмма с дифракционными структурами

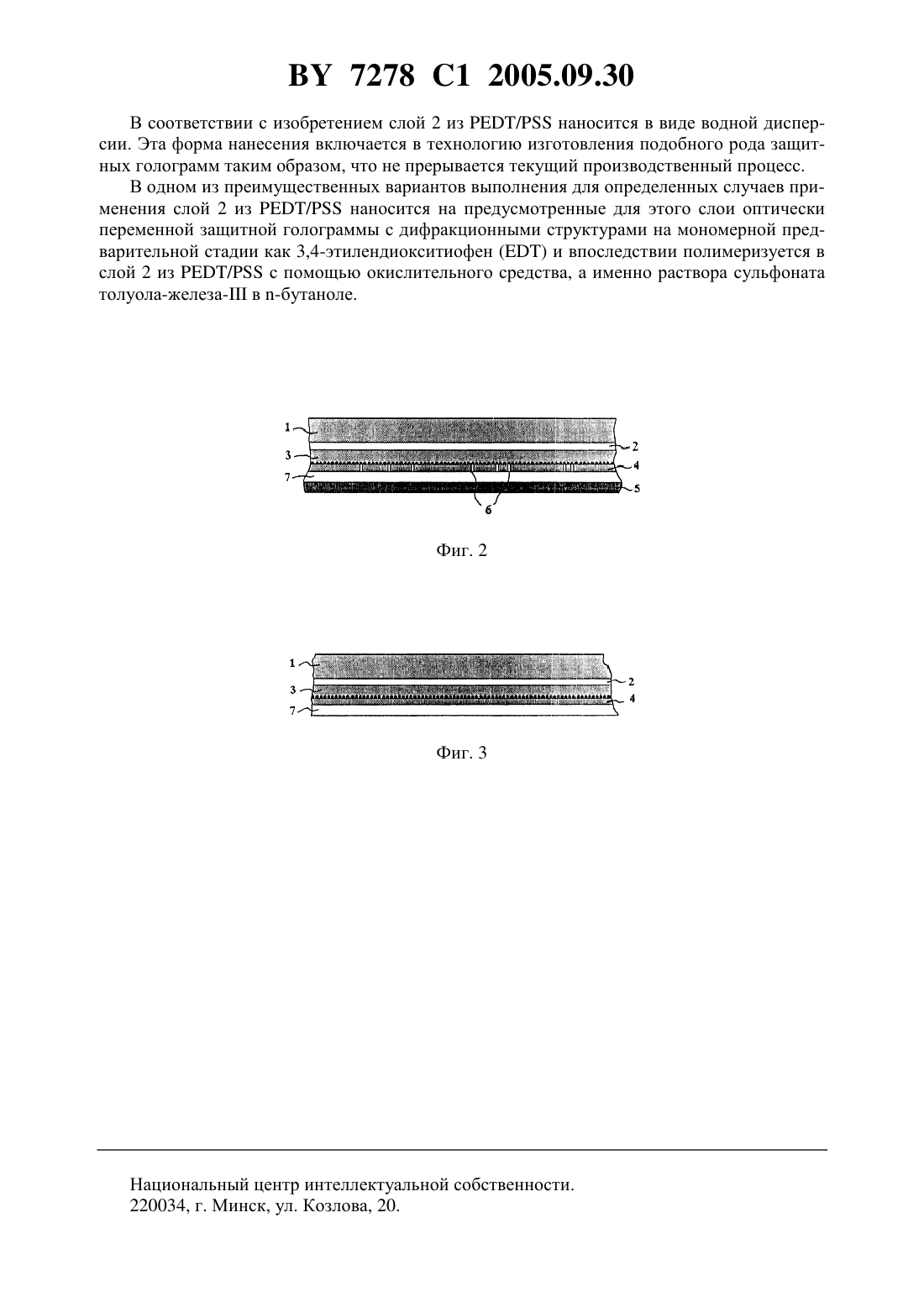

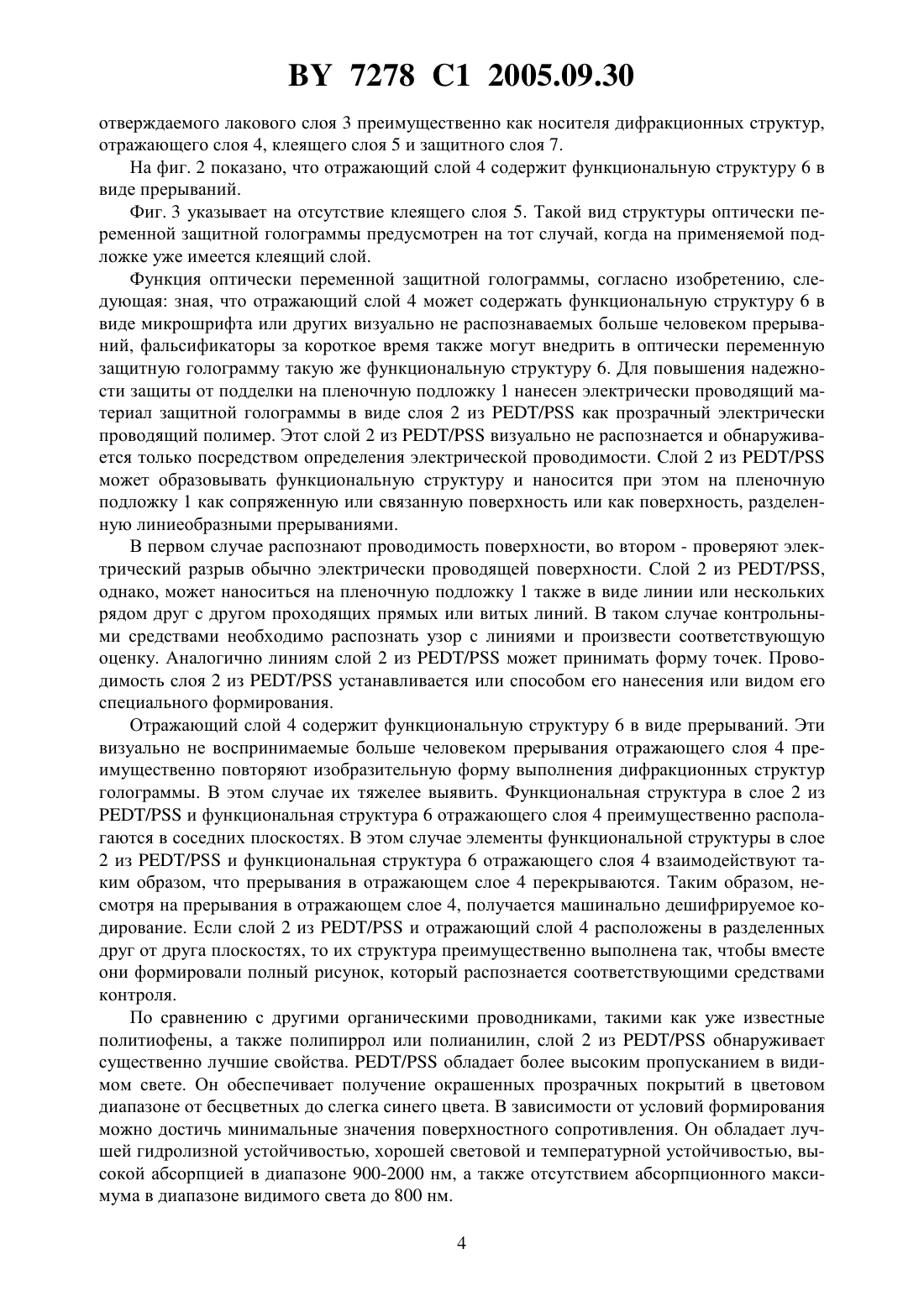

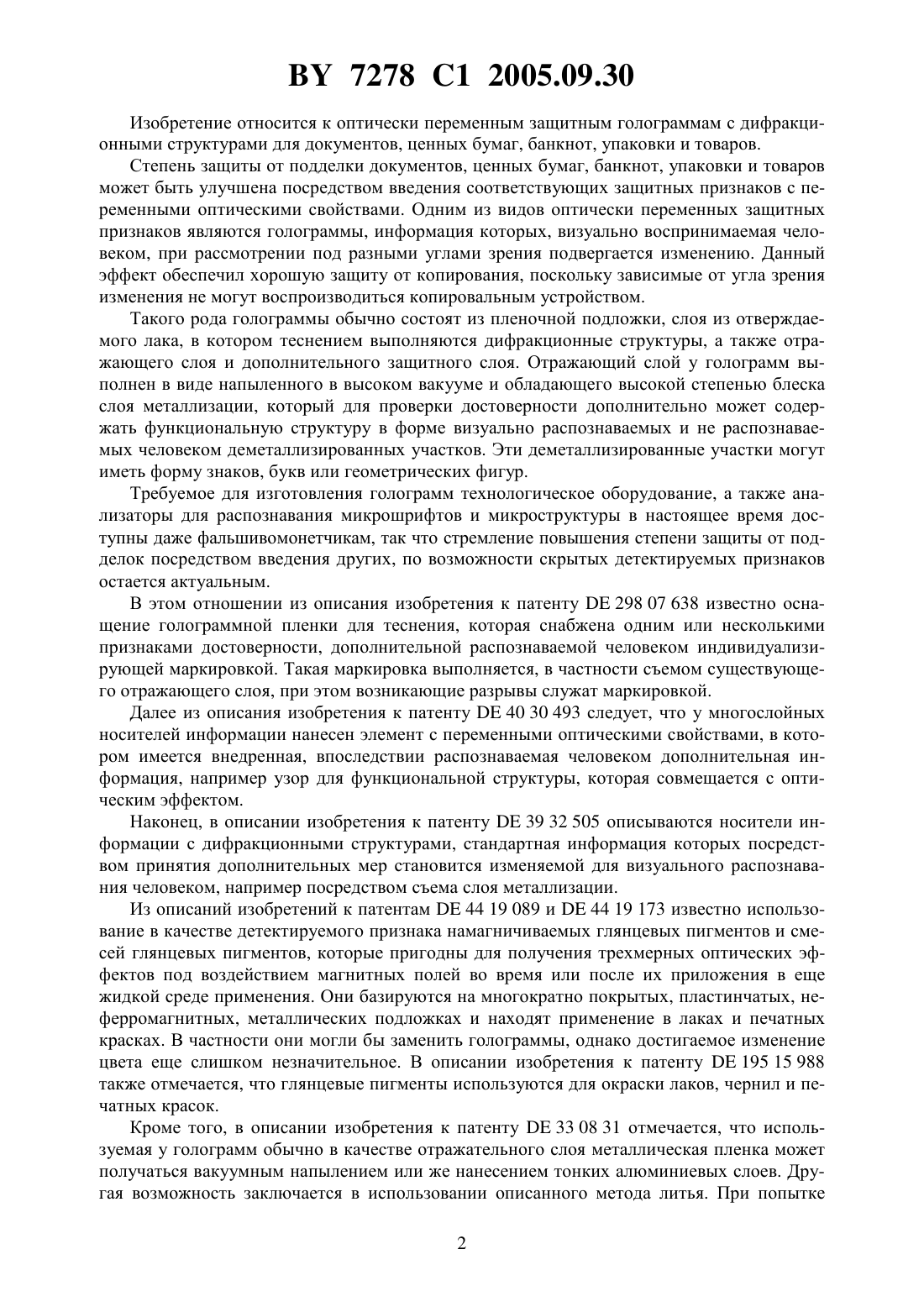

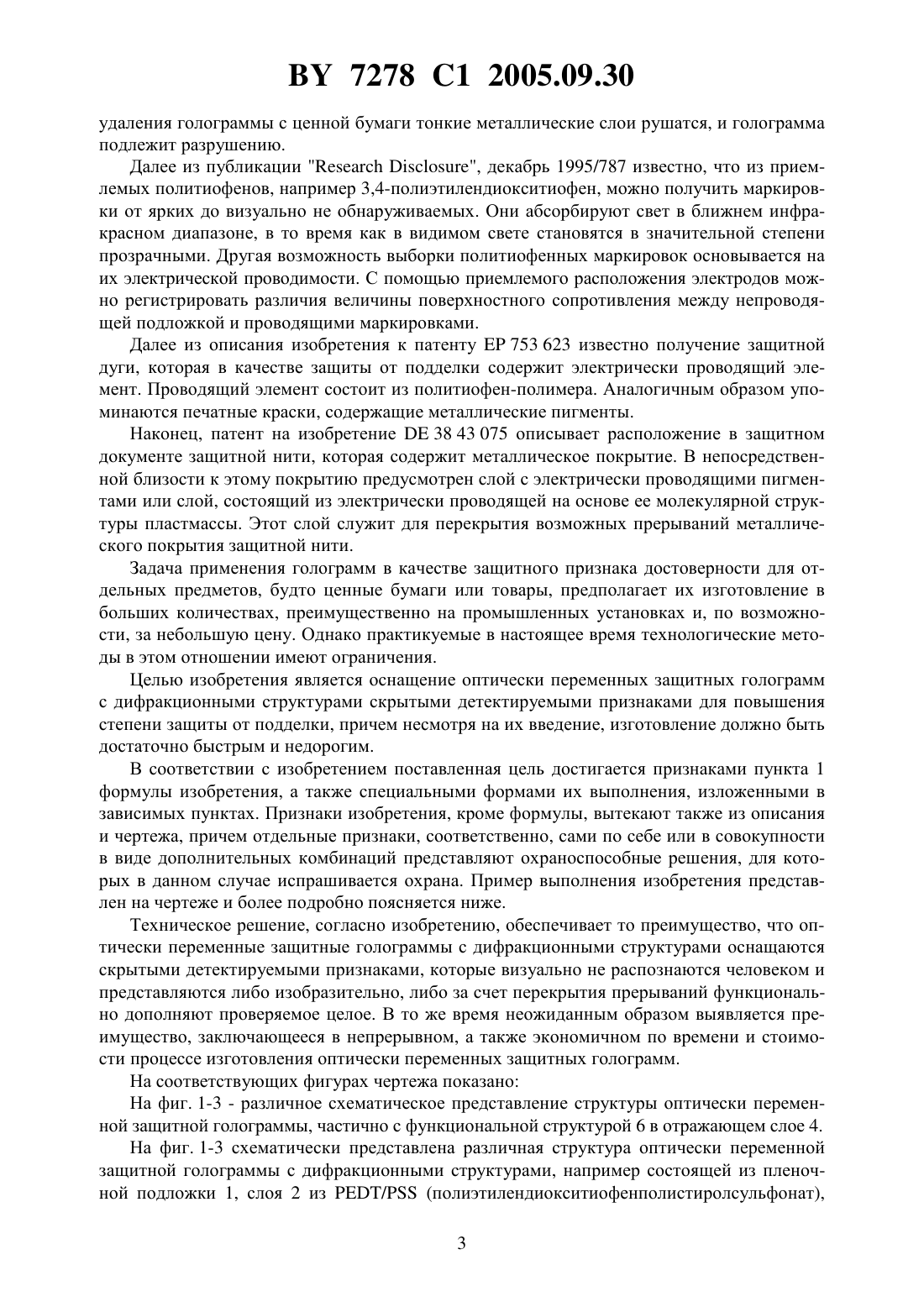

ОПТИЧЕСКИ ПЕРЕМЕННАЯ ЗАЩИТНАЯ ГОЛОГРАММА С ДИФРАКЦИОННЫМИ СТРУКТУРАМИ(71) Заявитель ВХД ЭЛЕКТРОНИШЕ ПРЮФТЕХНИК ГМБХ(73) Патентообладатель ВХД ЭЛЕКТРОНИШЕ ПРЮФТЕХНИК ГМБХ(57) 1. Оптически переменная защитная голограмма с дифракционными структурами, содержащая электрически проводящий полимер и, по меньшей мере, пленочную подложку(1), лаковый слой (3), отражающий слой (4) и защитный слой (7), отличающаяся тем, что электрически проводящий полимер нанесен на предусмотренные для этого слои защитной голограммы и представляет собой полиэтилендиокситиофенполистиролсульфонат (/). 2. Голограмма по п. 1, отличающаяся тем, что / на предусмотренных для этого слоях образует функциональную структуру. 3. Голограмма по п. 1 или 2, отличающаяся тем, что функциональная структура, образованная / и функциональная структура (6), образованная в отражающем слое(4) изобразительно или функционально посредством перекрытия прерываний между электрически проводящими зонами, взаимно дополняют друг друга до проверяемого целого. 4. Голограмма по любому из п. 1-3, отличающаяся тем, что /, по меньшей мере, как сопряженная поверхность нанесен на пленочную подложку (1). 5. Голограмма по любому из п. 1-4, отличающаяся тем, что / нанесен на пленочную подложку (1) как поверхность, разделенную, по меньшей мере, линиеобразным прерыванием. 6. Голограмма по любому из п. 1-5, отличающаяся тем, что / нанесен на пленочную подложку (1), по меньшей мере, в виде линии. 7. Голограмма по любому из п. 1-6, отличающаяся тем, что / нанесен на пленочную подложку (1) в виде точек. 7278 1 2005.09.30 Изобретение относится к оптически переменным защитным голограммам с дифракционными структурами для документов, ценных бумаг, банкнот, упаковки и товаров. Степень защиты от подделки документов, ценных бумаг, банкнот, упаковки и товаров может быть улучшена посредством введения соответствующих защитных признаков с переменными оптическими свойствами. Одним из видов оптически переменных защитных признаков являются голограммы, информация которых, визуально воспринимаемая человеком, при рассмотрении под разными углами зрения подвергается изменению. Данный эффект обеспечил хорошую защиту от копирования, поскольку зависимые от угла зрения изменения не могут воспроизводиться копировальным устройством. Такого рода голограммы обычно состоят из пленочной подложки, слоя из отверждаемого лака, в котором теснением выполняются дифракционные структуры, а также отражающего слоя и дополнительного защитного слоя. Отражающий слой у голограмм выполнен в виде напыленного в высоком вакууме и обладающего высокой степенью блеска слоя металлизации, который для проверки достоверности дополнительно может содержать функциональную структуру в форме визуально распознаваемых и не распознаваемых человеком деметаллизированных участков. Эти деметаллизированные участки могут иметь форму знаков, букв или геометрических фигур. Требуемое для изготовления голограмм технологическое оборудование, а также анализаторы для распознавания микрошрифтов и микроструктуры в настоящее время доступны даже фальшивомонетчикам, так что стремление повышения степени защиты от подделок посредством введения других, по возможности скрытых детектируемых признаков остается актуальным. В этом отношении из описания изобретения к патенту 298 07 638 известно оснащение голограммной пленки для теснения, которая снабжена одним или несколькими признаками достоверности, дополнительной распознаваемой человеком индивидуализирующей маркировкой. Такая маркировка выполняется, в частности съемом существующего отражающего слоя, при этом возникающие разрывы служат маркировкой. Далее из описания изобретения к патенту 40 30 493 следует, что у многослойных носителей информации нанесен элемент с переменными оптическими свойствами, в котором имеется внедренная, впоследствии распознаваемая человеком дополнительная информация, например узор для функциональной структуры, которая совмещается с оптическим эффектом. Наконец, в описании изобретения к патенту 39 32 505 описываются носители информации с дифракционными структурами, стандартная информация которых посредством принятия дополнительных мер становится изменяемой для визуального распознавания человеком, например посредством съема слоя металлизации. Из описаний изобретений к патентам 44 19 089 и 44 19 173 известно использование в качестве детектируемого признака намагничиваемых глянцевых пигментов и смесей глянцевых пигментов, которые пригодны для получения трехмерных оптических эффектов под воздействием магнитных полей во время или после их приложения в еще жидкой среде применения. Они базируются на многократно покрытых, пластинчатых, неферромагнитных, металлических подложках и находят применение в лаках и печатных красках. В частности они могли бы заменить голограммы, однако достигаемое изменение цвета еще слишком незначительное. В описании изобретения к патенту 195 15 988 также отмечается, что глянцевые пигменты используются для окраски лаков, чернил и печатных красок. Кроме того, в описании изобретения к патенту 33 08 31 отмечается, что используемая у голограмм обычно в качестве отражательного слоя металлическая пленка может получаться вакуумным напылением или же нанесением тонких алюминиевых слоев. Другая возможность заключается в использовании описанного метода литья. При попытке 2 7278 1 2005.09.30 удаления голограммы с ценной бумаги тонкие металлические слои рушатся, и голограмма подлежит разрушению. Далее из публикации, декабрь 1995/787 известно, что из приемлемых политиофенов, например 3,4-полиэтилендиокситиофен, можно получить маркировки от ярких до визуально не обнаруживаемых. Они абсорбируют свет в ближнем инфракрасном диапазоне, в то время как в видимом свете становятся в значительной степени прозрачными. Другая возможность выборки политиофенных маркировок основывается на их электрической проводимости. С помощью приемлемого расположения электродов можно регистрировать различия величины поверхностного сопротивления между непроводящей подложкой и проводящими маркировками. Далее из описания изобретения к патенту 753 623 известно получение защитной дуги, которая в качестве защиты от подделки содержит электрически проводящий элемент. Проводящий элемент состоит из политиофен-полимера. Аналогичным образом упоминаются печатные краски, содержащие металлические пигменты. Наконец, патент на изобретение 38 43 075 описывает расположение в защитном документе защитной нити, которая содержит металлическое покрытие. В непосредственной близости к этому покрытию предусмотрен слой с электрически проводящими пигментами или слой, состоящий из электрически проводящей на основе ее молекулярной структуры пластмассы. Этот слой служит для перекрытия возможных прерываний металлического покрытия защитной нити. Задача применения голограмм в качестве защитного признака достоверности для отдельных предметов, будто ценные бумаги или товары, предполагает их изготовление в больших количествах, преимущественно на промышленных установках и, по возможности, за небольшую цену. Однако практикуемые в настоящее время технологические методы в этом отношении имеют ограничения. Целью изобретения является оснащение оптически переменных защитных голограмм с дифракционными структурами скрытыми детектируемыми признаками для повышения степени защиты от подделки, причем несмотря на их введение, изготовление должно быть достаточно быстрым и недорогим. В соответствии с изобретением поставленная цель достигается признаками пункта 1 формулы изобретения, а также специальными формами их выполнения, изложенными в зависимых пунктах. Признаки изобретения, кроме формулы, вытекают также из описания и чертежа, причем отдельные признаки, соответственно, сами по себе или в совокупности в виде дополнительных комбинаций представляют охраноспособные решения, для которых в данном случае испрашивается охрана. Пример выполнения изобретения представлен на чертеже и более подробно поясняется ниже. Техническое решение, согласно изобретению, обеспечивает то преимущество, что оптически переменные защитные голограммы с дифракционными структурами оснащаются скрытыми детектируемыми признаками, которые визуально не распознаются человеком и представляются либо изобразительно, либо за счет перекрытия прерываний функционально дополняют проверяемое целое. В то же время неожиданным образом выявляется преимущество, заключающееся в непрерывном, а также экономичном по времени и стоимости процессе изготовления оптически переменных защитных голограмм. На соответствующих фигурах чертежа показано На фиг. 1-3 - различное схематическое представление структуры оптически переменной защитной голограммы, частично с функциональной структурой 6 в отражающем слое 4. На фиг. 1-3 схематически представлена различная структура оптически переменной защитной голограммы с дифракционными структурами, например состоящей из пленочной подложки 1, слоя 2 из / (полиэтилендиокситиофенполистиролсульфонат),3 7278 1 2005.09.30 отверждаемого лакового слоя 3 преимущественно как носителя дифракционных структур,отражающего слоя 4, клеящего слоя 5 и защитного слоя 7. На фиг. 2 показано, что отражающий слой 4 содержит функциональную структуру 6 в виде прерываний. Фиг. 3 указывает на отсутствие клеящего слоя 5. Такой вид структуры оптически переменной защитной голограммы предусмотрен на тот случай, когда на применяемой подложке уже имеется клеящий слой. Функция оптически переменной защитной голограммы, согласно изобретению, следующая зная, что отражающий слой 4 может содержать функциональную структуру 6 в виде микрошрифта или других визуально не распознаваемых больше человеком прерываний, фальсификаторы за короткое время также могут внедрить в оптически переменную защитную голограмму такую же функциональную структуру 6. Для повышения надежности защиты от подделки на пленочную подложку 1 нанесен электрически проводящий материал защитной голограммы в виде слоя 2 из / как прозрачный электрически проводящий полимер. Этот слой 2 из / визуально не распознается и обнаруживается только посредством определения электрической проводимости. Слой 2 из / может образовывать функциональную структуру и наносится при этом на пленочную подложку 1 как сопряженную или связанную поверхность или как поверхность, разделенную линиеобразными прерываниями. В первом случае распознают проводимость поверхности, во втором - проверяют электрический разрыв обычно электрически проводящей поверхности. Слой 2 из /,однако, может наноситься на пленочную подложку 1 также в виде линии или нескольких рядом друг с другом проходящих прямых или витых линий. В таком случае контрольными средствами необходимо распознать узор с линиями и произвести соответствующую оценку. Аналогично линиям слой 2 из / может принимать форму точек. Проводимость слоя 2 из / устанавливается или способом его нанесения или видом его специального формирования. Отражающий слой 4 содержит функциональную структуру 6 в виде прерываний. Эти визуально не воспринимаемые больше человеком прерывания отражающего слоя 4 преимущественно повторяют изобразительную форму выполнения дифракционных структур голограммы. В этом случае их тяжелее выявить. Функциональная структура в слое 2 из/ и функциональная структура 6 отражающего слоя 4 преимущественно располагаются в соседних плоскостях. В этом случае элементы функциональной структуры в слое 2 из / и функциональная структура 6 отражающего слоя 4 взаимодействуют таким образом, что прерывания в отражающем слое 4 перекрываются. Таким образом, несмотря на прерывания в отражающем слое 4, получается машинально дешифрируемое кодирование. Если слой 2 из / и отражающий слой 4 расположены в разделенных друг от друга плоскостях, то их структура преимущественно выполнена так, чтобы вместе они формировали полный рисунок, который распознается соответствующими средствами контроля. По сравнению с другими органическими проводниками, такими как уже известные политиофены, а также полипиррол или полианилин, слой 2 из / обнаруживает существенно лучшие свойства. / обладает более высоким пропусканием в видимом свете. Он обеспечивает получение окрашенных прозрачных покрытий в цветовом диапазоне от бесцветных до слегка синего цвета. В зависимости от условий формирования можно достичь минимальные значения поверхностного сопротивления. Он обладает лучшей гидролизной устойчивостью, хорошей световой и температурной устойчивостью, высокой абсорпцией в диапазоне 900-2000 нм, а также отсутствием абсорпционного максимума в диапазоне видимого света до 800 нм. 4 7278 1 2005.09.30 В соответствии с изобретением слой 2 из / наносится в виде водной дисперсии. Эта форма нанесения включается в технологию изготовления подобного рода защитных голограмм таким образом, что не прерывается текущий производственный процесс. В одном из преимущественных вариантов выполнения для определенных случаев применения слой 2 из / наносится на предусмотренные для этого слои оптически переменной защитной голограммы с дифракционными структурами на мономерной предварительной стадии как 3,4-этилендиокситиофени впоследствии полимеризуется в слой 2 из / с помощью окислительного средства, а именно раствора сульфоната толуола-железа- в -бутаноле. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
