Воздухоохладитель

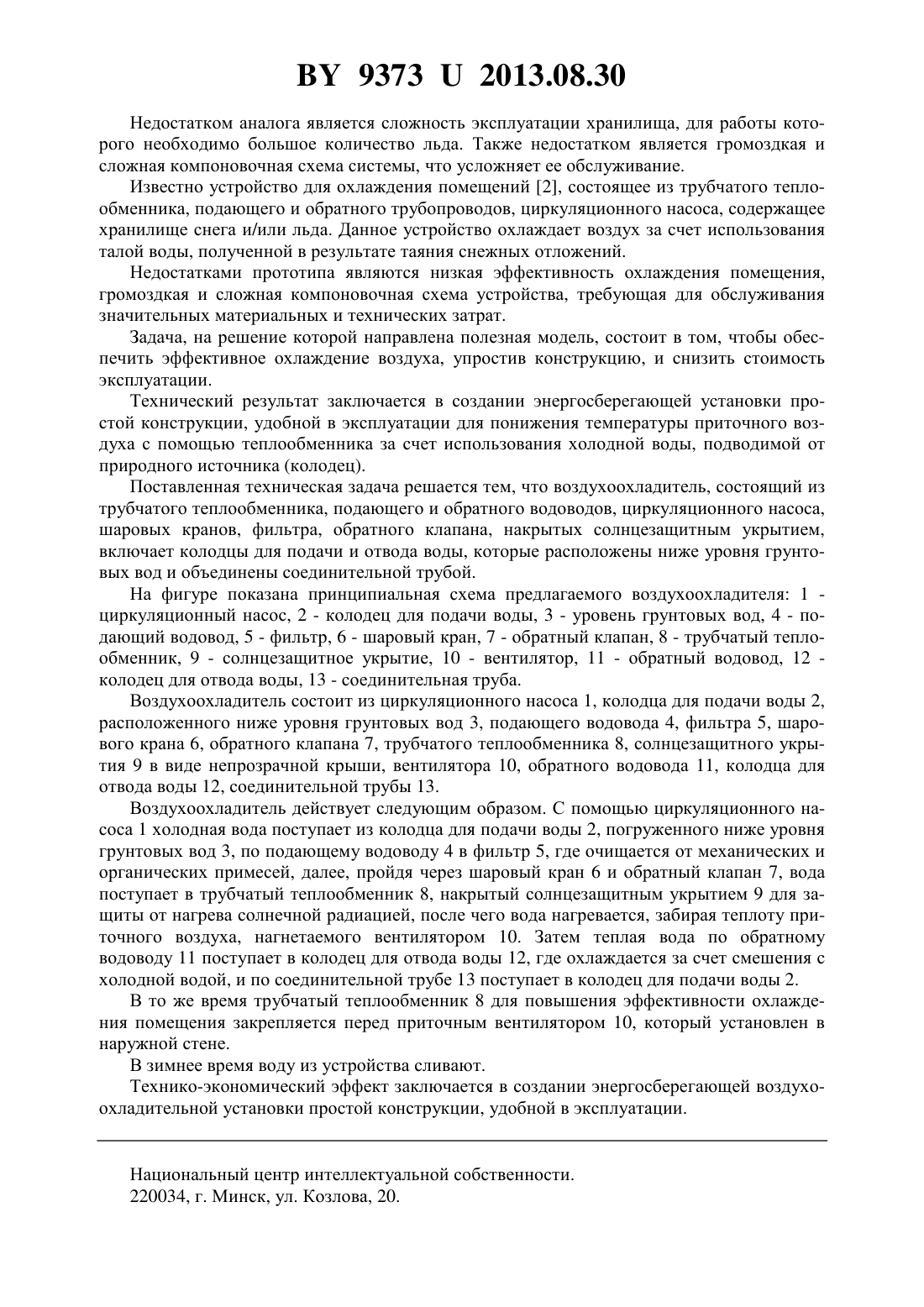

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Денисюк Александр Александрович Ковальчук Виктория Николаевна Куксин Артем Сергеевич Овсяник Андрей Викторович(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Воздухоохладитель, состоящий из трубчатого теплообменника, подающего и обратного водоводов, циркуляционного насоса, шаровых кранов, фильтра, обратного клапана, накрытых солнцезащитным укрытием, отличающийся тем, что включает колодцы для подачи и отвода воды, расположенные ниже уровня грунтовых вод и объединенные соединительной трубой. Воздухоохладитель относится к устройствам системы кондиционирования воздуха и может быть использован для охлаждения воздуха на различных объектах (сельские дома,коттеджи, производственные и сельскохозяйственные помещения и т.п.). Известно охлаждающее устройство 1, которое содержит хранилище для блоков замороженной жидкости, подающий и обратный трубопровод, радиатор. Данное устройство охлаждает воздух за счет использования талой воды, полученной в результате таяния замороженных блоков жидкости. 93732013.08.30 Недостатком аналога является сложность эксплуатации хранилища, для работы которого необходимо большое количество льда. Также недостатком является громоздкая и сложная компоновочная схема системы, что усложняет ее обслуживание. Известно устройство для охлаждения помещений 2, состоящее из трубчатого теплообменника, подающего и обратного трубопроводов, циркуляционного насоса, содержащее хранилище снега и/или льда. Данное устройство охлаждает воздух за счет использования талой воды, полученной в результате таяния снежных отложений. Недостатками прототипа являются низкая эффективность охлаждения помещения,громоздкая и сложная компоновочная схема устройства, требующая для обслуживания значительных материальных и технических затрат. Задача, на решение которой направлена полезная модель, состоит в том, чтобы обеспечить эффективное охлаждение воздуха, упростив конструкцию, и снизить стоимость эксплуатации. Технический результат заключается в создании энергосберегающей установки простой конструкции, удобной в эксплуатации для понижения температуры приточного воздуха с помощью теплообменника за счет использования холодной воды, подводимой от природного источника (колодец). Поставленная техническая задача решается тем, что воздухоохладитель, состоящий из трубчатого теплообменника, подающего и обратного водоводов, циркуляционного насоса,шаровых кранов, фильтра, обратного клапана, накрытых солнцезащитным укрытием,включает колодцы для подачи и отвода воды, которые расположены ниже уровня грунтовых вод и объединены соединительной трубой. На фигуре показана принципиальная схема предлагаемого воздухоохладителя 1 циркуляционный насос, 2 - колодец для подачи воды, 3 - уровень грунтовых вод, 4 - подающий водовод, 5 - фильтр, 6 - шаровый кран, 7 - обратный клапан, 8 - трубчатый теплообменник, 9 - солнцезащитное укрытие, 10 - вентилятор, 11 - обратный водовод, 12 колодец для отвода воды, 13 - соединительная труба. Воздухоохладитель состоит из циркуляционного насоса 1, колодца для подачи воды 2,расположенного ниже уровня грунтовых вод 3, подающего водовода 4, фильтра 5, шарового крана 6, обратного клапана 7, трубчатого теплообменника 8, солнцезащитного укрытия 9 в виде непрозрачной крыши, вентилятора 10, обратного водовода 11, колодца для отвода воды 12, соединительной трубы 13. Воздухоохладитель действует следующим образом. С помощью циркуляционного насоса 1 холодная вода поступает из колодца для подачи воды 2, погруженного ниже уровня грунтовых вод 3, по подающему водоводу 4 в фильтр 5, где очищается от механических и органических примесей, далее, пройдя через шаровый кран 6 и обратный клапан 7, вода поступает в трубчатый теплообменник 8, накрытый солнцезащитным укрытием 9 для защиты от нагрева солнечной радиацией, после чего вода нагревается, забирая теплоту приточного воздуха, нагнетаемого вентилятором 10. Затем теплая вода по обратному водоводу 11 поступает в колодец для отвода воды 12, где охлаждается за счет смешения с холодной водой, и по соединительной трубе 13 поступает в колодец для подачи воды 2. В то же время трубчатый теплообменник 8 для повышения эффективности охлаждения помещения закрепляется перед приточным вентилятором 10, который установлен в наружной стене. В зимнее время воду из устройства сливают. Технико-экономический эффект заключается в создании энергосберегающей воздухоохладительной установки простой конструкции, удобной в эксплуатации. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
