Циркуляционный насос с сухим ротором

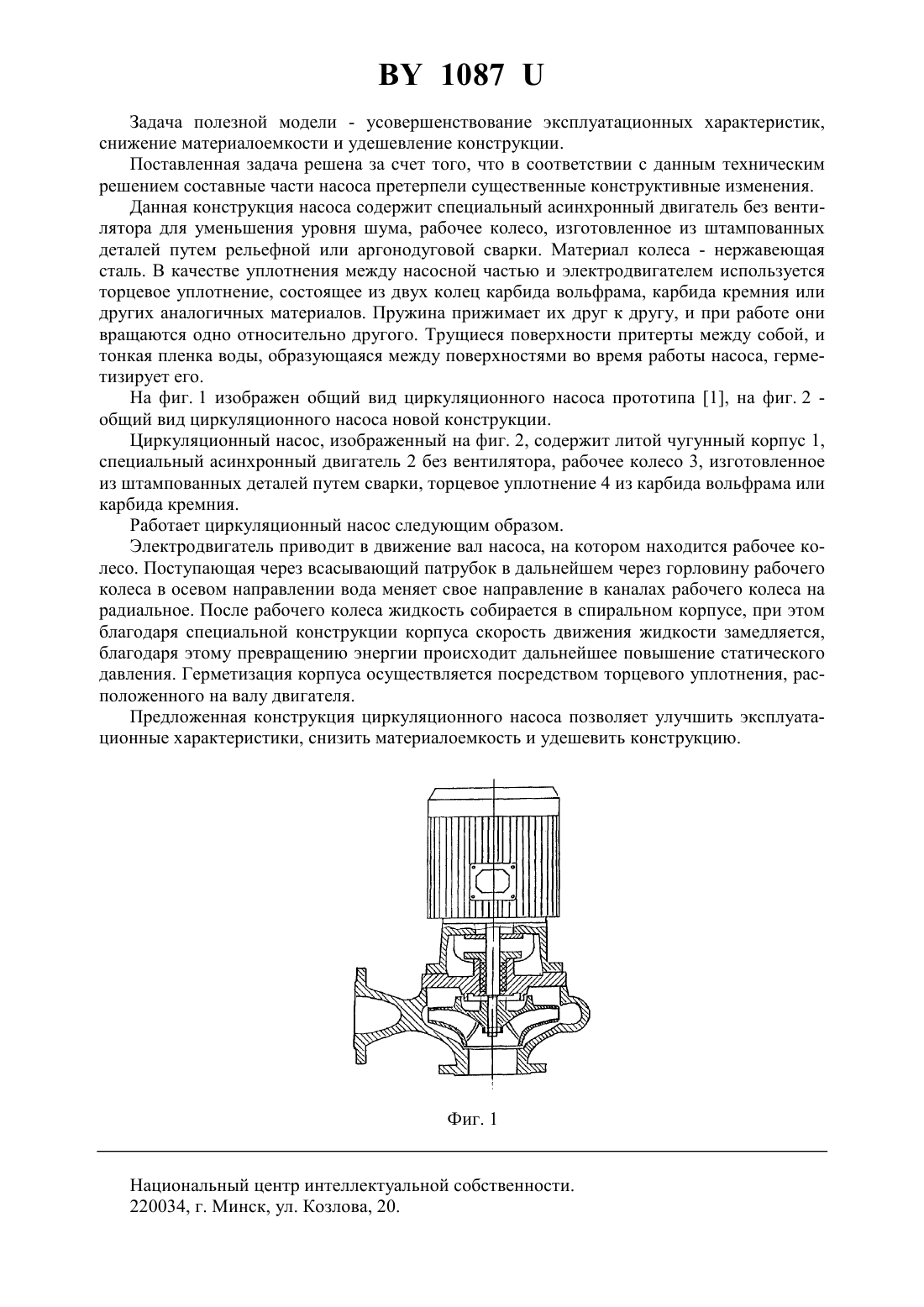

(72) Авторы Марковец Леонид Борисович Асташонок Григорий Николаевич(57) Циркуляционный насос, отличающийся тем, что в нем применены двигатель радиаторного типа, в котором отсутствует вентилятор рабочее колесо из нержавеющей стали, выполненное методом штамповки и рельефной или аргонодуговой сварки торцевое уплотнение вала двигателя. Фиг. 2 Полезная модель относится к насосам, обеспечивающим циркуляцию воды в системах холодного и горячего водоснабжения, отопления и других технологических процессов. Известна конструкция циркуляционного насоса, содержащая двигатель с вентилятором, корпус насоса, рабочее колесо и сальниковое уплотнение вала двигателя 1. Недостатком данной конструкции является высокий уровень шума, вызываемый вентилятором, увеличенный уровень вибрации, создаваемый рабочим колесом, изготовленным методом литья. Сальниковое уплотнение ненадежно в работе и требует постоянного обслуживания. 1087 Задача полезной модели - усовершенствование эксплуатационных характеристик,снижение материалоемкости и удешевление конструкции. Поставленная задача решена за счет того, что в соответствии с данным техническим решением составные части насоса претерпели существенные конструктивные изменения. Данная конструкция насоса содержит специальный асинхронный двигатель без вентилятора для уменьшения уровня шума, рабочее колесо, изготовленное из штампованных деталей путем рельефной или аргонодуговой сварки. Материал колеса - нержавеющая сталь. В качестве уплотнения между насосной частью и электродвигателем используется торцевое уплотнение, состоящее из двух колец карбида вольфрама, карбида кремния или других аналогичных материалов. Пружина прижимает их друг к другу, и при работе они вращаются одно относительно другого. Трущиеся поверхности притерты между собой, и тонкая пленка воды, образующаяся между поверхностями во время работы насоса, герметизирует его. На фиг. 1 изображен общий вид циркуляционного насоса прототипа 1, на фиг. 2 общий вид циркуляционного насоса новой конструкции. Циркуляционный насос, изображенный на фиг. 2, содержит литой чугунный корпус 1,специальный асинхронный двигатель 2 без вентилятора, рабочее колесо 3, изготовленное из штампованных деталей путем сварки, торцевое уплотнение 4 из карбида вольфрама или карбида кремния. Работает циркуляционный насос следующим образом. Электродвигатель приводит в движение вал насоса, на котором находится рабочее колесо. Поступающая через всасывающий патрубок в дальнейшем через горловину рабочего колеса в осевом направлении вода меняет свое направление в каналах рабочего колеса на радиальное. После рабочего колеса жидкость собирается в спиральном корпусе, при этом благодаря специальной конструкции корпуса скорость движения жидкости замедляется,благодаря этому превращению энергии происходит дальнейшее повышение статического давления. Герметизация корпуса осуществляется посредством торцевого уплотнения, расположенного на валу двигателя. Предложенная конструкция циркуляционного насоса позволяет улучшить эксплуатационные характеристики, снизить материалоемкость и удешевить конструкцию. Фиг. 1 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
