Кольчато-шпоровый каток

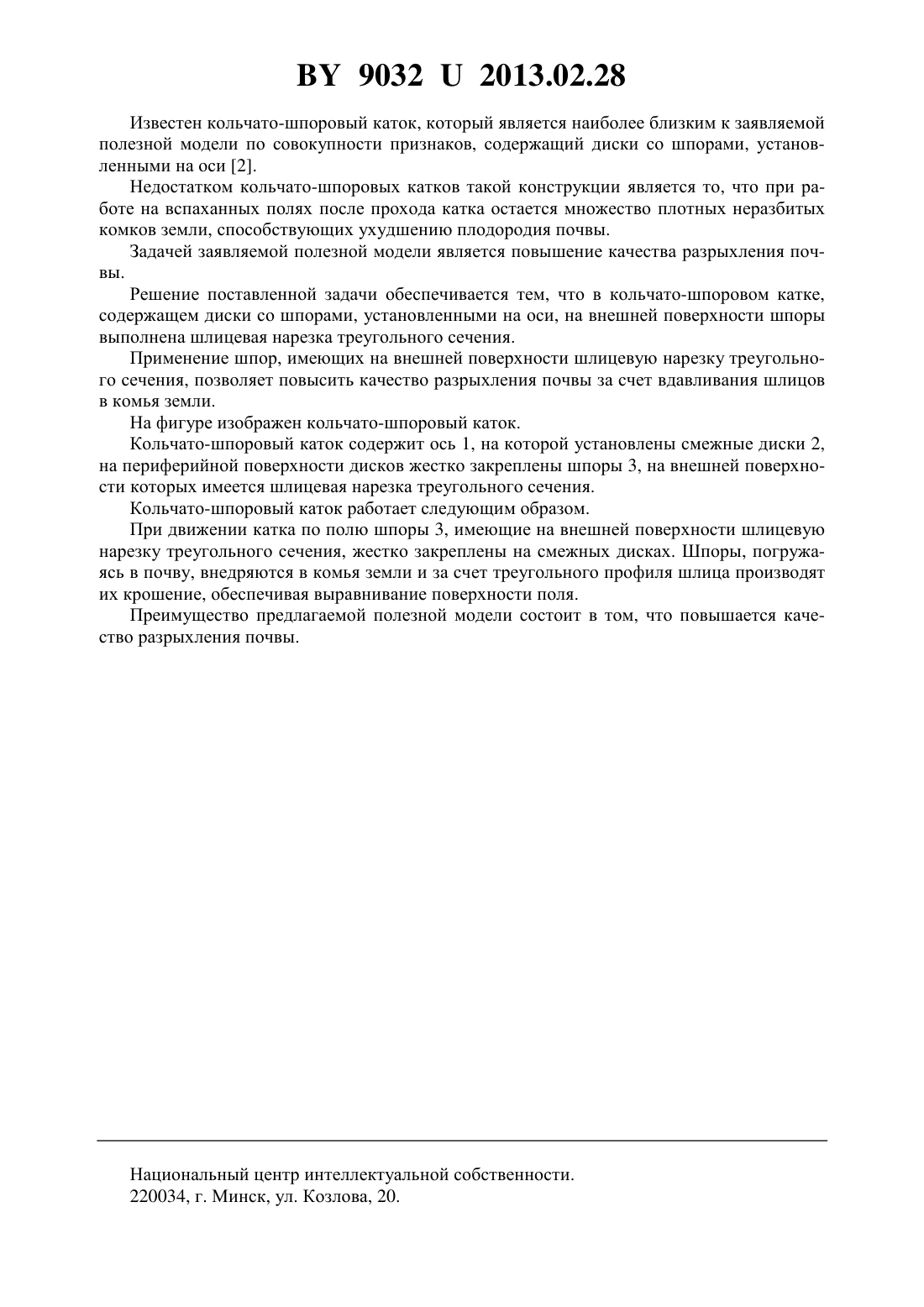

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Басаревский Александр Николаевич Мажугин Иван Евгеньевич Минич Юрий Леонидович(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Кольчато-шпоровый каток, содержащий диски со шпорами, установленными на оси,отличающийся тем, что на внешней поверхности шпоры выполнена шлицевая нарезка треугольного сечения. Полезная модель относится к сельскохозяйственному машиностроению, в частности к почвообрабатывающим орудиям. Известно почвообрабатывающее орудие, включающее раму, на которой смонтированы две секции катков, каждая из которых выполнена в виде оси со свободно установленными на ней дисками со шпорами 1. 90322013.02.28 Известен кольчато-шпоровый каток, который является наиболее близким к заявляемой полезной модели по совокупности признаков, содержащий диски со шпорами, установленными на оси 2. Недостатком кольчато-шпоровых катков такой конструкции является то, что при работе на вспаханных полях после прохода катка остается множество плотных неразбитых комков земли, способствующих ухудшению плодородия почвы. Задачей заявляемой полезной модели является повышение качества разрыхления почвы. Решение поставленной задачи обеспечивается тем, что в кольчато-шпоровом катке,содержащем диски со шпорами, установленными на оси, на внешней поверхности шпоры выполнена шлицевая нарезка треугольного сечения. Применение шпор, имеющих на внешней поверхности шлицевую нарезку треугольного сечения, позволяет повысить качество разрыхления почвы за счет вдавливания шлицов в комья земли. На фигуре изображен кольчато-шпоровый каток. Кольчато-шпоровый каток содержит ось 1, на которой установлены смежные диски 2,на периферийной поверхности дисков жестко закреплены шпоры 3, на внешней поверхности которых имеется шлицевая нарезка треугольного сечения. Кольчато-шпоровый каток работает следующим образом. При движении катка по полю шпоры 3, имеющие на внешней поверхности шлицевую нарезку треугольного сечения, жестко закреплены на смежных дисках. Шпоры, погружаясь в почву, внедряются в комья земли и за счет треугольного профиля шлица производят их крошение, обеспечивая выравнивание поверхности поля. Преимущество предлагаемой полезной модели состоит в том, что повышается качество разрыхления почвы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
