Кольчато-шпоровый каток

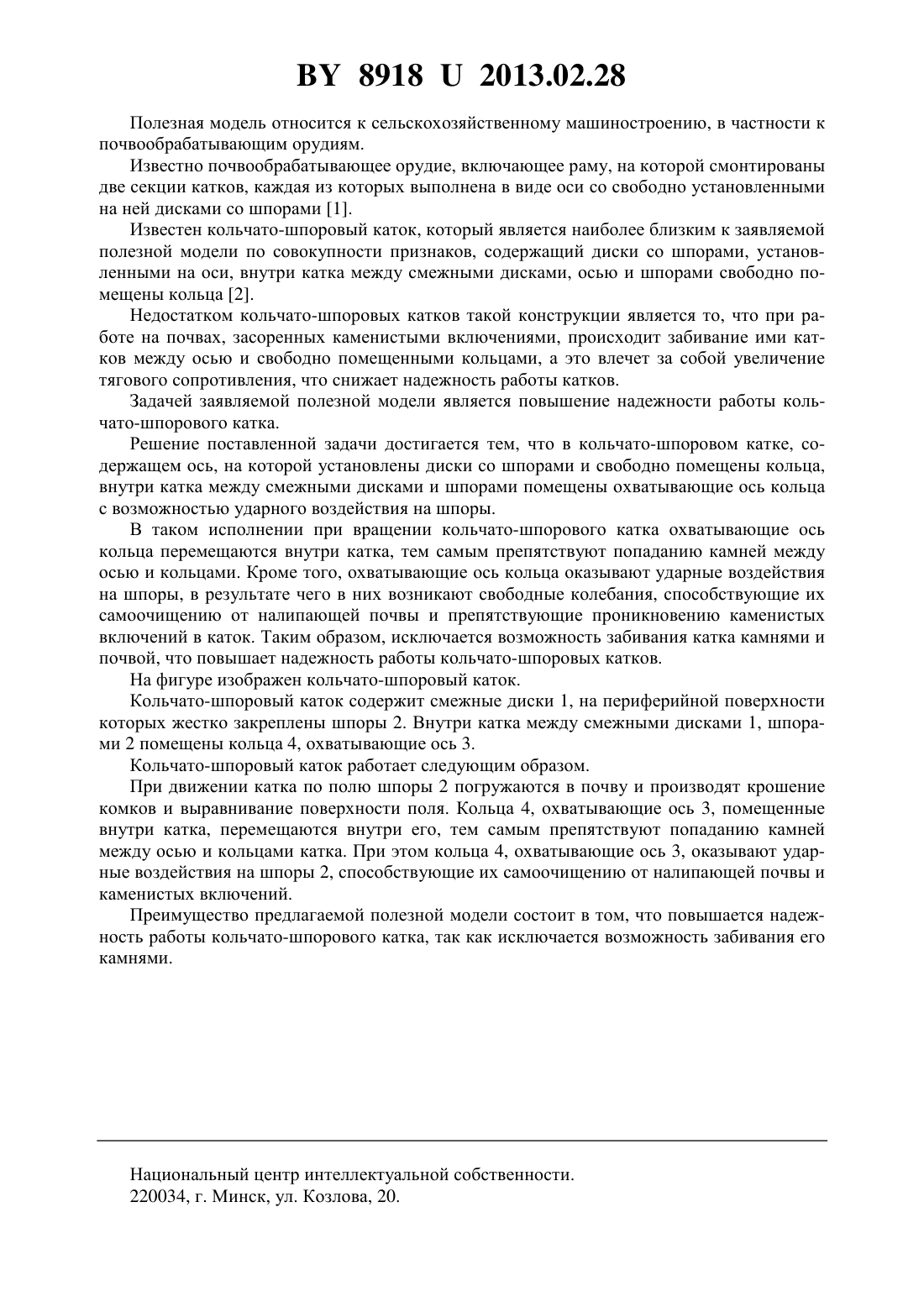

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Басаревский Александр Николаевич Назаров Александр Сергеевич Мажугин Иван Евгеньевич Минич Юрий Леонидович(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Кольчато-шпоровый каток, содержащий ось, на которой установлены диски со шпорами и свободно помещены кольца, отличающийся тем, что внутри катка между смежными дисками и шпорами помещены охватывающие ось кольца с возможностью ударного воздействия на шпоры. 89182013.02.28 Полезная модель относится к сельскохозяйственному машиностроению, в частности к почвообрабатывающим орудиям. Известно почвообрабатывающее орудие, включающее раму, на которой смонтированы две секции катков, каждая из которых выполнена в виде оси со свободно установленными на ней дисками со шпорами 1. Известен кольчато-шпоровый каток, который является наиболее близким к заявляемой полезной модели по совокупности признаков, содержащий диски со шпорами, установленными на оси, внутри катка между смежными дисками, осью и шпорами свободно помещены кольца 2. Недостатком кольчато-шпоровых катков такой конструкции является то, что при работе на почвах, засоренных каменистыми включениями, происходит забивание ими катков между осью и свободно помещенными кольцами, а это влечет за собой увеличение тягового сопротивления, что снижает надежность работы катков. Задачей заявляемой полезной модели является повышение надежности работы кольчато-шпорового катка. Решение поставленной задачи достигается тем, что в кольчато-шпоровом катке, содержащем ось, на которой установлены диски со шпорами и свободно помещены кольца,внутри катка между смежными дисками и шпорами помещены охватывающие ось кольца с возможностью ударного воздействия на шпоры. В таком исполнении при вращении кольчато-шпорового катка охватывающие ось кольца перемещаются внутри катка, тем самым препятствуют попаданию камней между осью и кольцами. Кроме того, охватывающие ось кольца оказывают ударные воздействия на шпоры, в результате чего в них возникают свободные колебания, способствующие их самоочищению от налипающей почвы и препятствующие проникновению каменистых включений в каток. Таким образом, исключается возможность забивания катка камнями и почвой, что повышает надежность работы кольчато-шпоровых катков. На фигуре изображен кольчато-шпоровый каток. Кольчато-шпоровый каток содержит смежные диски 1, на периферийной поверхности которых жестко закреплены шпоры 2. Внутри катка между смежными дисками 1, шпорами 2 помещены кольца 4, охватывающие ось 3. Кольчато-шпоровый каток работает следующим образом. При движении катка по полю шпоры 2 погружаются в почву и производят крошение комков и выравнивание поверхности поля. Кольца 4, охватывающие ось 3, помещенные внутри катка, перемещаются внутри его, тем самым препятствуют попаданию камней между осью и кольцами катка. При этом кольца 4, охватывающие ось 3, оказывают ударные воздействия на шпоры 2, способствующие их самоочищению от налипающей почвы и каменистых включений. Преимущество предлагаемой полезной модели состоит в том, что повышается надежность работы кольчато-шпорового катка, так как исключается возможность забивания его камнями. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
