Кольчато-шпоровый каток

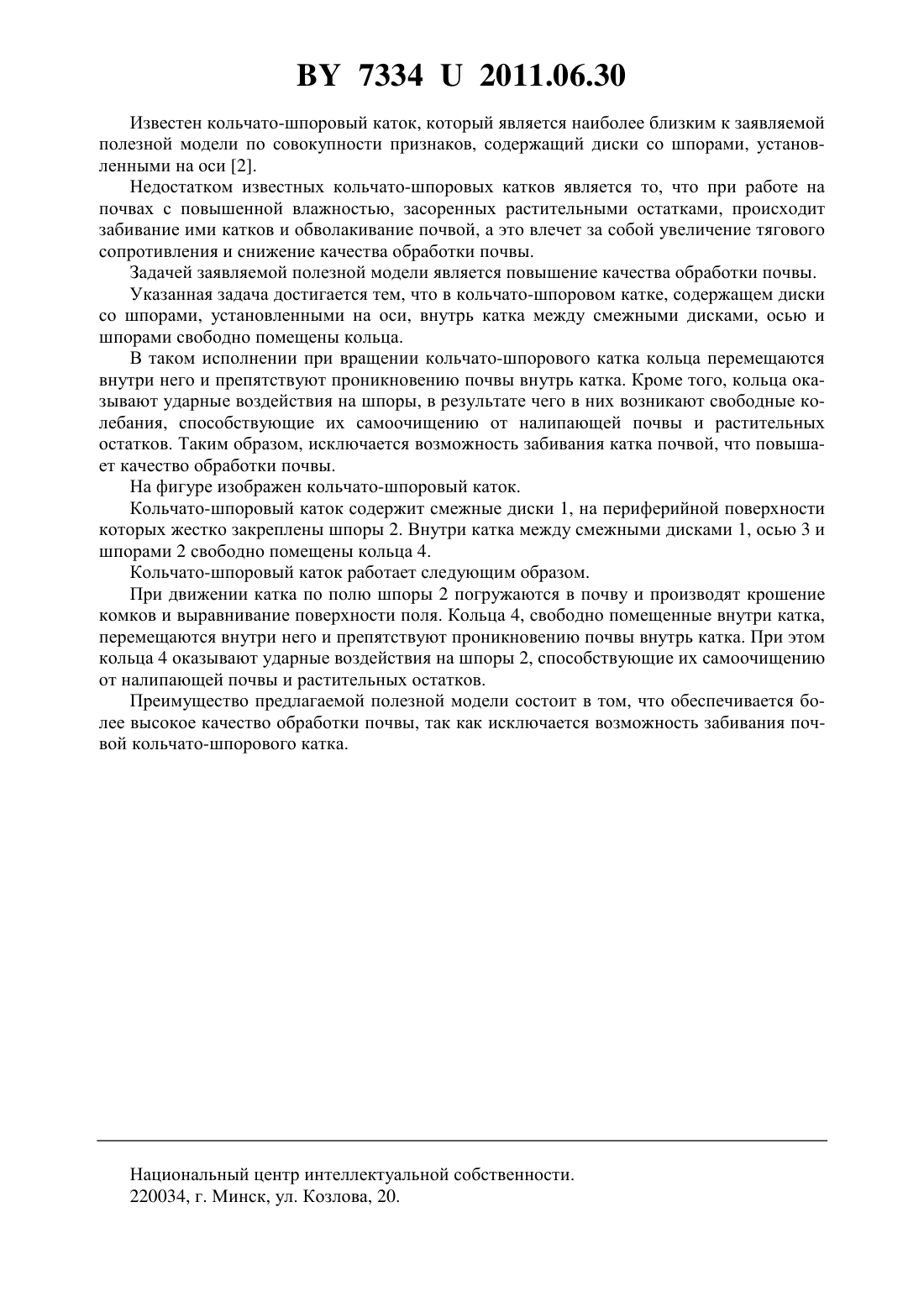

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Назаров Александр Сергеевич Бакач Николай Георгиевич Кострома Сергей Павлович Минич Юрий Леонидович Мажугин Иван Евгеньевич(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Кольчато-шпоровый каток, содержащий диски со шпорами, установленными на оси,отличающийся тем, что внутрь катка между смежными дисками, осью и шпорами свободно помещены кольца. Полезная модель относится к сельскохозяйственному машиностроению, в частности к почвообрабатывающим орудиям. Известно почвообрабатывающее орудие, включающее раму, на которой смонтированы две секции катков, каждая из которых выполнена в виде оси со свободно установленными на ней дисками со шпорами 1. 73342011.06.30 Известен кольчато-шпоровый каток, который является наиболее близким к заявляемой полезной модели по совокупности признаков, содержащий диски со шпорами, установленными на оси 2. Недостатком известных кольчато-шпоровых катков является то, что при работе на почвах с повышенной влажностью, засоренных растительными остатками, происходит забивание ими катков и обволакивание почвой, а это влечет за собой увеличение тягового сопротивления и снижение качества обработки почвы. Задачей заявляемой полезной модели является повышение качества обработки почвы. Указанная задача достигается тем, что в кольчато-шпоровом катке, содержащем диски со шпорами, установленными на оси, внутрь катка между смежными дисками, осью и шпорами свободно помещены кольца. В таком исполнении при вращении кольчато-шпорового катка кольца перемещаются внутри него и препятствуют проникновению почвы внутрь катка. Кроме того, кольца оказывают ударные воздействия на шпоры, в результате чего в них возникают свободные колебания, способствующие их самоочищению от налипающей почвы и растительных остатков. Таким образом, исключается возможность забивания катка почвой, что повышает качество обработки почвы. На фигуре изображен кольчато-шпоровый каток. Кольчато-шпоровый каток содержит смежные диски 1, на периферийной поверхности которых жестко закреплены шпоры 2. Внутри катка между смежными дисками 1, осью 3 и шпорами 2 свободно помещены кольца 4. Кольчато-шпоровый каток работает следующим образом. При движении катка по полю шпоры 2 погружаются в почву и производят крошение комков и выравнивание поверхности поля. Кольца 4, свободно помещенные внутри катка,перемещаются внутри него и препятствуют проникновению почвы внутрь катка. При этом кольца 4 оказывают ударные воздействия на шпоры 2, способствующие их самоочищению от налипающей почвы и растительных остатков. Преимущество предлагаемой полезной модели состоит в том, что обеспечивается более высокое качество обработки почвы, так как исключается возможность забивания почвой кольчато-шпорового катка. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
