Кольчато-шпоровый каток

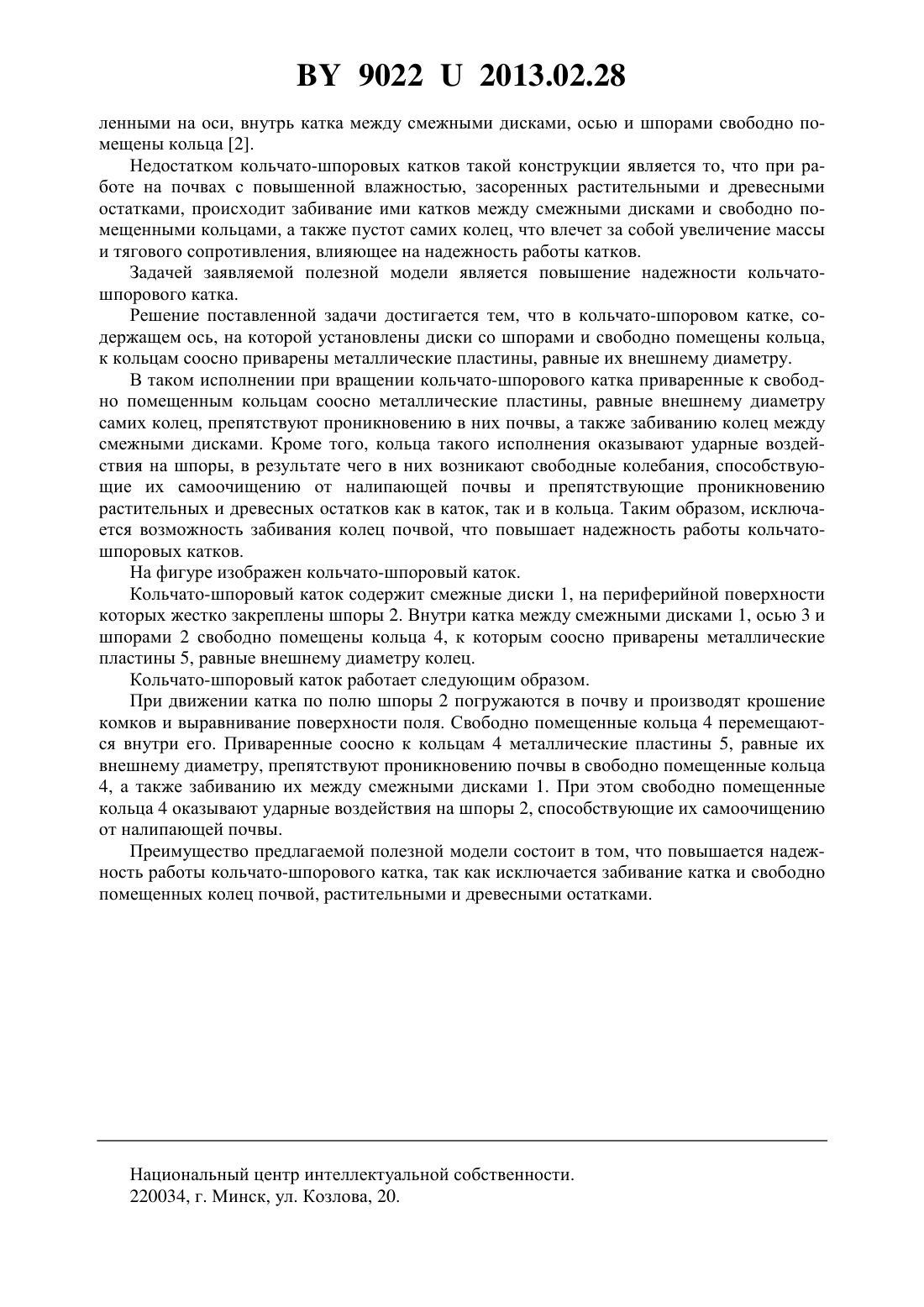

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Басаревский Александр Николаевич Мажугин Иван Евгеньевич(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Кольчато-шпоровый каток, содержащий ось, на которой установлены диски со шпорами и свободно помещены кольца, отличающийся тем, что к кольцам соосно приварены металлические пластины, равные их внешнему диаметру. Полезная модель относится к сельскохозяйственному машиностроению, в частности к почвообрабатывающим орудиям. Известно почвообрабатывающее орудие, включающее раму, на которой смонтированы две секции катков, каждая из которых выполнена в виде оси со свободно установленными на ней дисками со шпорами 1. Известен кольчато-шпоровый каток, который является наиболее близким к заявляемой полезной модели по совокупности признаков, содержащий диски со шпорами, установ 90222013.02.28 ленными на оси, внутрь катка между смежными дисками, осью и шпорами свободно помещены кольца 2. Недостатком кольчато-шпоровых катков такой конструкции является то, что при работе на почвах с повышенной влажностью, засоренных растительными и древесными остатками, происходит забивание ими катков между смежными дисками и свободно помещенными кольцами, а также пустот самих колец, что влечет за собой увеличение массы и тягового сопротивления, влияющее на надежность работы катков. Задачей заявляемой полезной модели является повышение надежности кольчатошпорового катка. Решение поставленной задачи достигается тем, что в кольчато-шпоровом катке, содержащем ось, на которой установлены диски со шпорами и свободно помещены кольца,к кольцам соосно приварены металлические пластины, равные их внешнему диаметру. В таком исполнении при вращении кольчато-шпорового катка приваренные к свободно помещенным кольцам соосно металлические пластины, равные внешнему диаметру самих колец, препятствуют проникновению в них почвы, а также забиванию колец между смежными дисками. Кроме того, кольца такого исполнения оказывают ударные воздействия на шпоры, в результате чего в них возникают свободные колебания, способствующие их самоочищению от налипающей почвы и препятствующие проникновению растительных и древесных остатков как в каток, так и в кольца. Таким образом, исключается возможность забивания колец почвой, что повышает надежность работы кольчатошпоровых катков. На фигуре изображен кольчато-шпоровый каток. Кольчато-шпоровый каток содержит смежные диски 1, на периферийной поверхности которых жестко закреплены шпоры 2. Внутри катка между смежными дисками 1, осью 3 и шпорами 2 свободно помещены кольца 4, к которым соосно приварены металлические пластины 5, равные внешнему диаметру колец. Кольчато-шпоровый каток работает следующим образом. При движении катка по полю шпоры 2 погружаются в почву и производят крошение комков и выравнивание поверхности поля. Свободно помещенные кольца 4 перемещаются внутри его. Приваренные соосно к кольцам 4 металлические пластины 5, равные их внешнему диаметру, препятствуют проникновению почвы в свободно помещенные кольца 4, а также забиванию их между смежными дисками 1. При этом свободно помещенные кольца 4 оказывают ударные воздействия на шпоры 2, способствующие их самоочищению от налипающей почвы. Преимущество предлагаемой полезной модели состоит в том, что повышается надежность работы кольчато-шпорового катка, так как исключается забивание катка и свободно помещенных колец почвой, растительными и древесными остатками. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
