Отвал землеройной машины

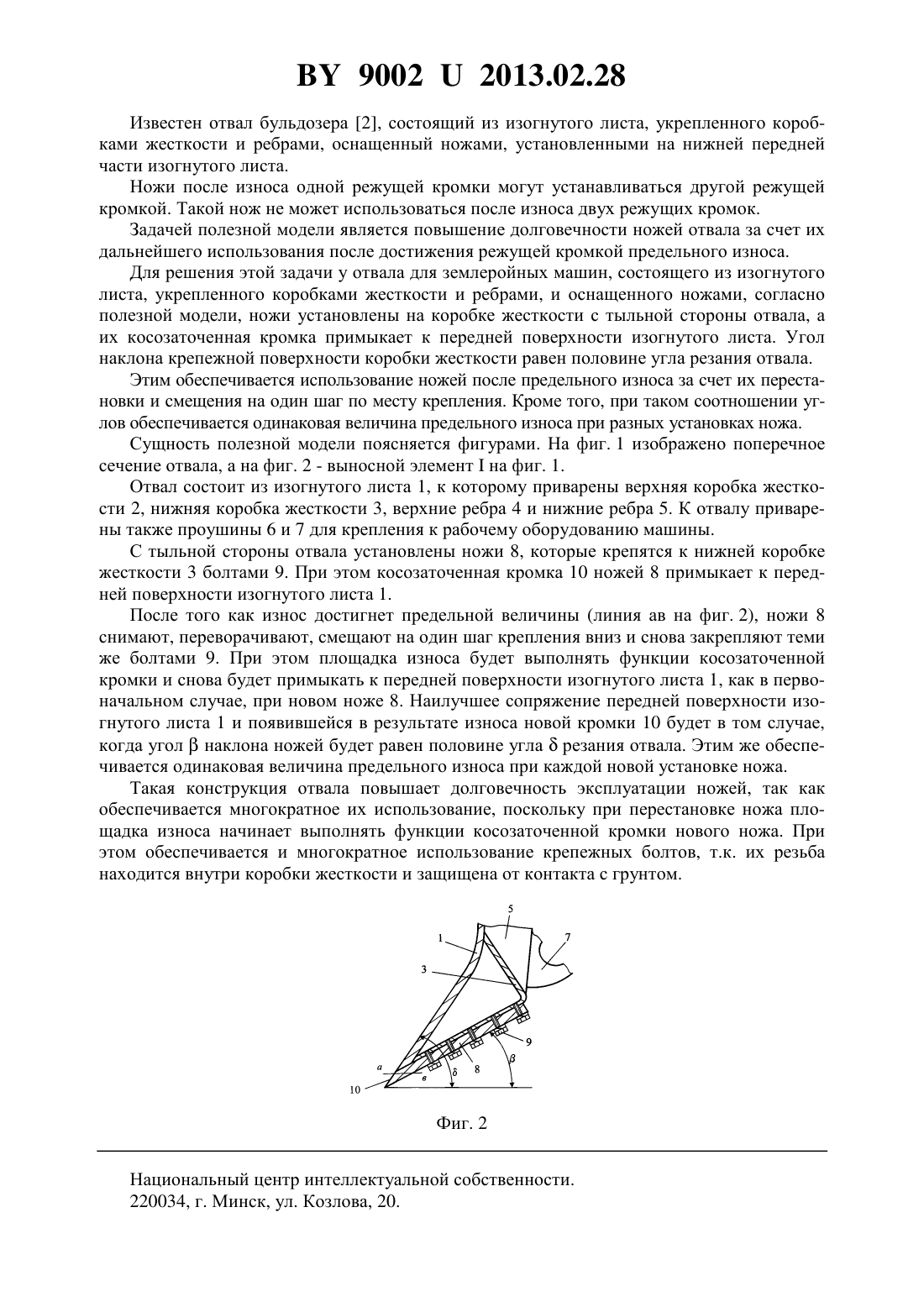

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(72) Авторы Берестов Евгений Иванович Афхами Алишах Алиасгар Хассан Эхсан Хоррам Джалилванд(73) Патентообладатель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(57) 1. Отвал землеройной машины, состоящий из изогнутого листа, укрепленного коробками жесткости и ребрами, и оснащенный ножами, отличающийся тем, что ножи установлены на коробке жесткости с тыльной стороны отвала, а их косозаточенная кромка примыкает к передней поверхности изогнутого листа. 2. Отвал по п. 1, отличающийся тем, что угол наклона крепежной поверхности коробки жесткости равен половине угла резания отвала.(56) 1. Патентна полезную модель 42832 , МПК 02 3/815,01 5/06, 2004. 2. Домбровский Н.Г., Картвелишвили Ю.Л., Гальперин М.И. Строительные машины Учебник для вузов. - М. Машиностроение, 1976. - С. 372, рис. 227. Фиг. 1 Полезная модель относится к отвалам, установленным на бульдозерах, скреперах и других машинах для земляных работ. Известен нож среднего отвала автогрейдера 1, режущая кромка которого оснащена твердосплавным элементом. Такой нож не может использоваться после износа режущей кромки. 90022013.02.28 Известен отвал бульдозера 2, состоящий из изогнутого листа, укрепленного коробками жесткости и ребрами, оснащенный ножами, установленными на нижней передней части изогнутого листа. Ножи после износа одной режущей кромки могут устанавливаться другой режущей кромкой. Такой нож не может использоваться после износа двух режущих кромок. Задачей полезной модели является повышение долговечности ножей отвала за счет их дальнейшего использования после достижения режущей кромкой предельного износа. Для решения этой задачи у отвала для землеройных машин, состоящего из изогнутого листа, укрепленного коробками жесткости и ребрами, и оснащенного ножами, согласно полезной модели, ножи установлены на коробке жесткости с тыльной стороны отвала, а их косозаточенная кромка примыкает к передней поверхности изогнутого листа. Угол наклона крепежной поверхности коробки жесткости равен половине угла резания отвала. Этим обеспечивается использование ножей после предельного износа за счет их перестановки и смещения на один шаг по месту крепления. Кроме того, при таком соотношении углов обеспечивается одинаковая величина предельного износа при разных установках ножа. Сущность полезной модели поясняется фигурами. На фиг. 1 изображено поперечное сечение отвала, а на фиг. 2 - выносной элементна фиг. 1. Отвал состоит из изогнутого листа 1, к которому приварены верхняя коробка жесткости 2, нижняя коробка жесткости 3, верхние ребра 4 и нижние ребра 5. К отвалу приварены также проушины 6 и 7 для крепления к рабочему оборудованию машины. С тыльной стороны отвала установлены ножи 8, которые крепятся к нижней коробке жесткости 3 болтами 9. При этом косозаточенная кромка 10 ножей 8 примыкает к передней поверхности изогнутого листа 1. После того как износ достигнет предельной величины (линия ав на фиг. 2), ножи 8 снимают, переворачивают, смещают на один шаг крепления вниз и снова закрепляют теми же болтами 9. При этом площадка износа будет выполнять функции косозаточенной кромки и снова будет примыкать к передней поверхности изогнутого листа 1, как в первоначальном случае, при новом ноже 8. Наилучшее сопряжение передней поверхности изогнутого листа 1 и появившейся в результате износа новой кромки 10 будет в том случае,когда уголнаклона ножей будет равен половине угларезания отвала. Этим же обеспечивается одинаковая величина предельного износа при каждой новой установке ножа. Такая конструкция отвала повышает долговечность эксплуатации ножей, так как обеспечивается многократное их использование, поскольку при перестановке ножа площадка износа начинает выполнять функции косозаточенной кромки нового ножа. При этом обеспечивается и многократное использование крепежных болтов, т.к. их резьба находится внутри коробки жесткости и защищена от контакта с грунтом. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
