Рабочее оборудование землеройной машины

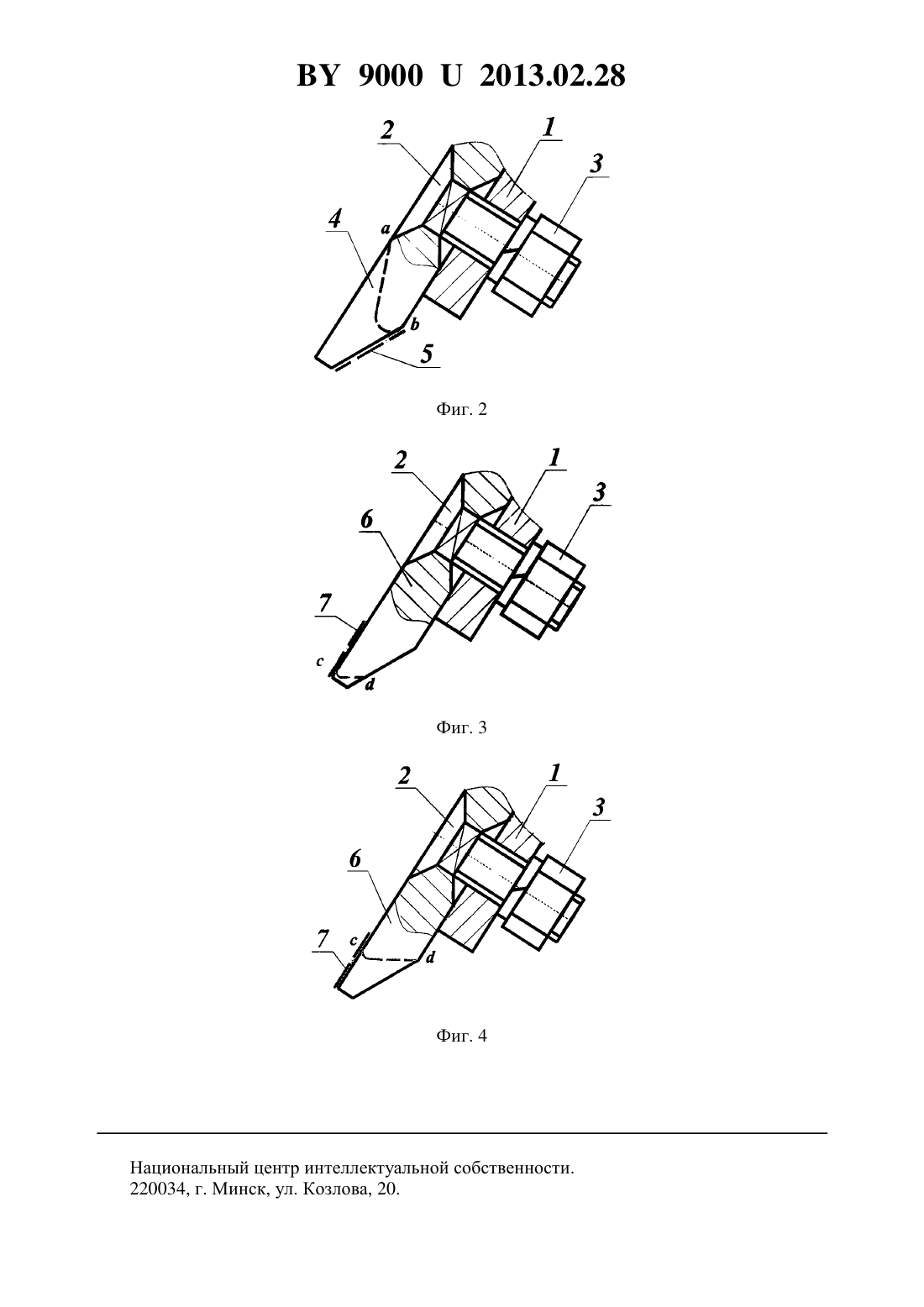

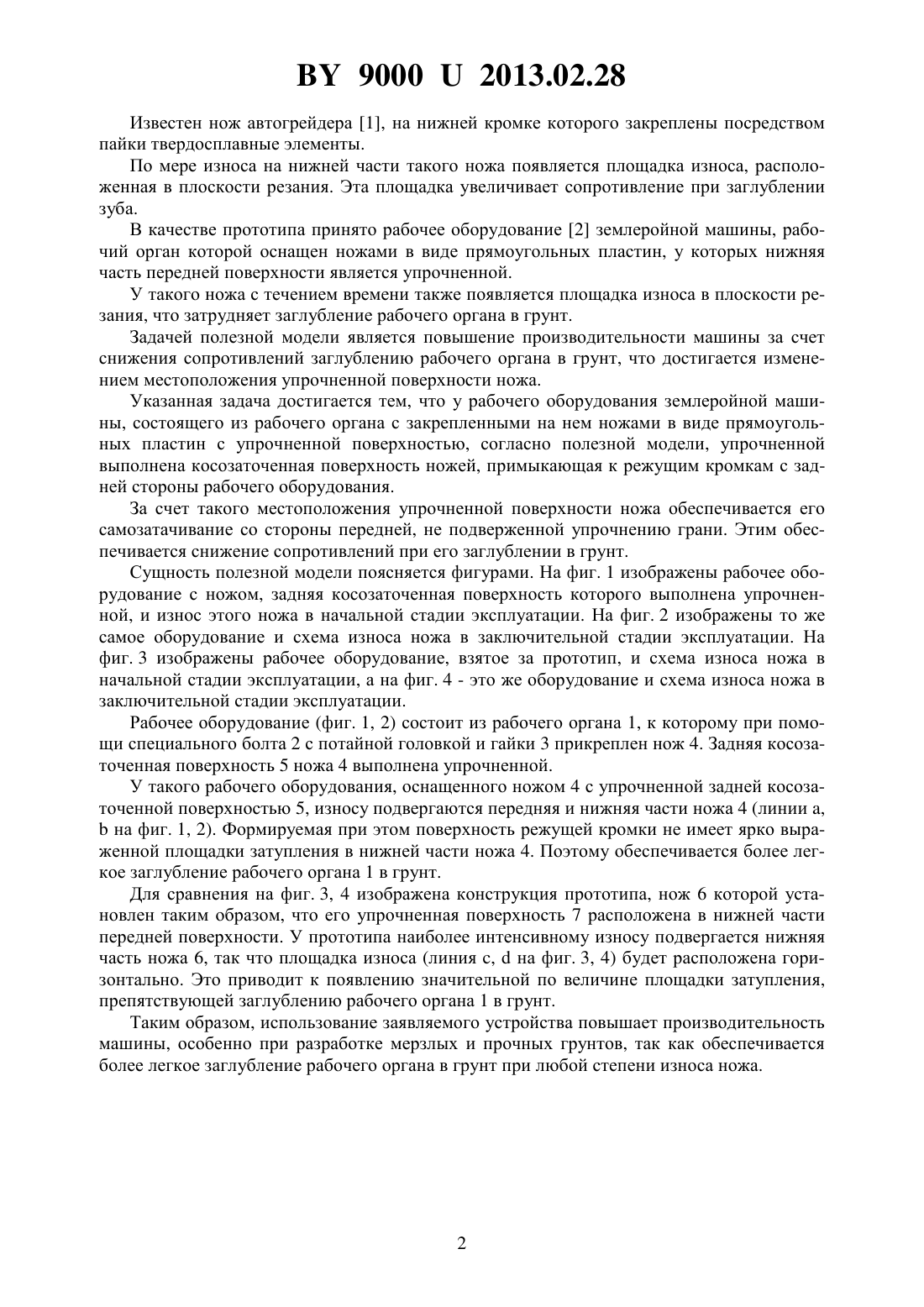

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РАБОЧЕЕ ОБОРУДОВАНИЕ ЗЕМЛЕРОЙНОЙ МАШИНЫ(71) Заявитель Государственное учреждение высшего профессионального образования БелорусскоРоссийский университет(72) Авторы Берестов Евгений Иванович Афхами Алишах Алиасгар Хассан Эхсан Хоррам Джалилванд(73) Патентообладатель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(57) Рабочее оборудование землеройной машины, состоящее из рабочего органа с закрепленными на нем ножами в виде прямоугольных пластин с упрочненной поверхностью,отличающееся тем, что упрочненной выполнена косозаточенная поверхность ножей,примыкающая к режущим кромкам с задней стороны рабочего оборудования.(56) 1. Патентна полезную модель 21403 1, МПК 02 3/815,01 5/06, 2002. 2. Справочник конструктора дорожных машин / Под ред. И.П.Бородачева. - М. Машиностроение, 1973. - С. 160, рис. 10. Полезная модель относится к землеройным машинам. Наиболее целесообразно ее использование на бульдозерах, скреперах и автогрейдерах. 90002013.02.28 Известен нож автогрейдера 1, на нижней кромке которого закреплены посредством пайки твердосплавные элементы. По мере износа на нижней части такого ножа появляется площадка износа, расположенная в плоскости резания. Эта площадка увеличивает сопротивление при заглублении зуба. В качестве прототипа принято рабочее оборудование 2 землеройной машины, рабочий орган которой оснащен ножами в виде прямоугольных пластин, у которых нижняя часть передней поверхности является упрочненной. У такого ножа с течением времени также появляется площадка износа в плоскости резания, что затрудняет заглубление рабочего органа в грунт. Задачей полезной модели является повышение производительности машины за счет снижения сопротивлений заглублению рабочего органа в грунт, что достигается изменением местоположения упрочненной поверхности ножа. Указанная задача достигается тем, что у рабочего оборудования землеройной машины, состоящего из рабочего органа с закрепленными на нем ножами в виде прямоугольных пластин с упрочненной поверхностью, согласно полезной модели, упрочненной выполнена косозаточенная поверхность ножей, примыкающая к режущим кромкам с задней стороны рабочего оборудования. За счет такого местоположения упрочненной поверхности ножа обеспечивается его самозатачивание со стороны передней, не подверженной упрочнению грани. Этим обеспечивается снижение сопротивлений при его заглублении в грунт. Сущность полезной модели поясняется фигурами. На фиг. 1 изображены рабочее оборудование с ножом, задняя косозаточенная поверхность которого выполнена упрочненной, и износ этого ножа в начальной стадии эксплуатации. На фиг. 2 изображены то же самое оборудование и схема износа ножа в заключительной стадии эксплуатации. На фиг. 3 изображены рабочее оборудование, взятое за прототип, и схема износа ножа в начальной стадии эксплуатации, а на фиг. 4 - это же оборудование и схема износа ножа в заключительной стадии эксплуатации. Рабочее оборудование (фиг. 1, 2) состоит из рабочего органа 1, к которому при помощи специального болта 2 с потайной головкой и гайки 3 прикреплен нож 4. Задняя косозаточенная поверхность 5 ножа 4 выполнена упрочненной. У такого рабочего оборудования, оснащенного ножом 4 с упрочненной задней косозаточенной поверхностью 5, износу подвергаются передняя и нижняя части ножа 4 (линии , на фиг. 1, 2). Формируемая при этом поверхность режущей кромки не имеет ярко выраженной площадки затупления в нижней части ножа 4. Поэтому обеспечивается более легкое заглубление рабочего органа 1 в грунт. Для сравнения на фиг. 3, 4 изображена конструкция прототипа, нож 6 которой установлен таким образом, что его упрочненная поверхность 7 расположена в нижней части передней поверхности. У прототипа наиболее интенсивному износу подвергается нижняя часть ножа 6, так что площадка износа (линия ,на фиг. 3, 4) будет расположена горизонтально. Это приводит к появлению значительной по величине площадки затупления,препятствующей заглублению рабочего органа 1 в грунт. Таким образом, использование заявляемого устройства повышает производительность машины, особенно при разработке мерзлых и прочных грунтов, так как обеспечивается более легкое заглубление рабочего органа в грунт при любой степени износа ножа. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
