Полосовой отвал плуга

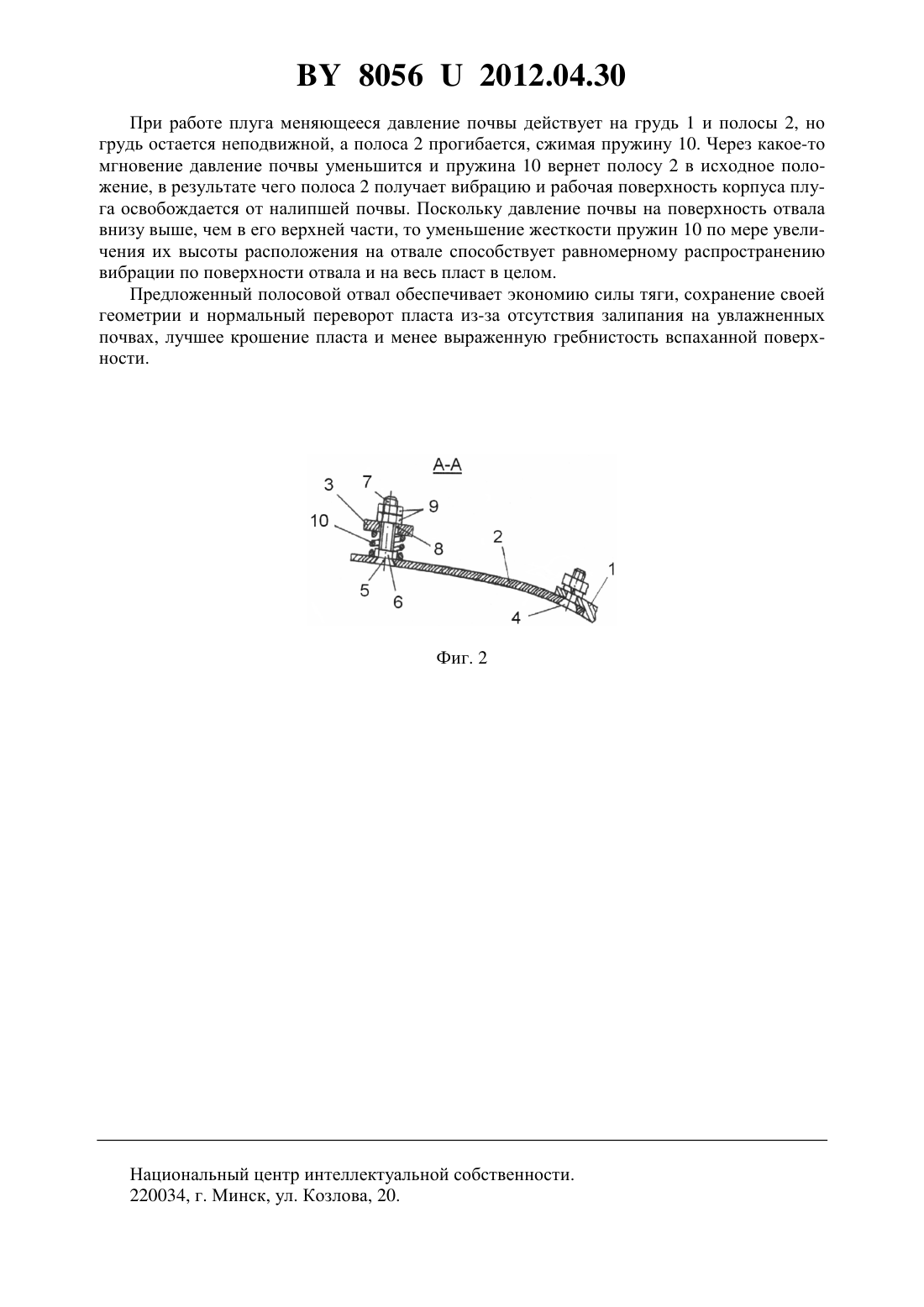

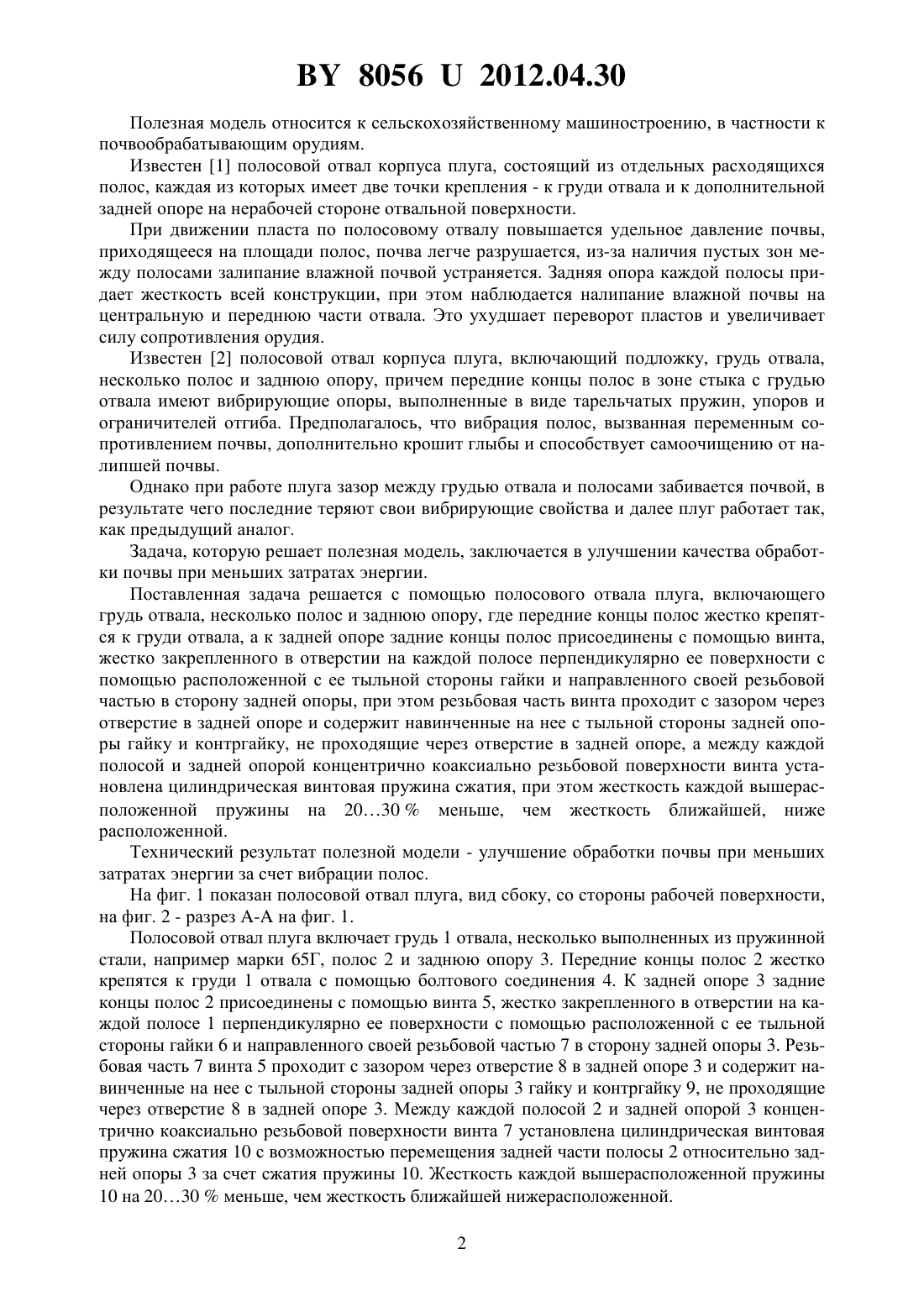

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван Николаевич Романюк Николай Николаевич Агейчик Валерий Александрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Полосовой отвал плуга, включающий грудь отвала, несколько полос и заднюю опору,отличающийся тем, что передние концы полос жестко крепятся к груди отвала, а к задней опоре задние концы полос присоединены с помощью винта, жестко закрепленного в отверстии на каждой полосе перпендикулярно ее поверхности с помощью расположенной с ее тыльной стороны гайки и направленного своей резьбовой частью в сторону задней опоры, при этом резьбовая часть винта проходит с зазором через отверстие в задней опоре и содержит навинченные на нее с тыльной стороны задней опоры гайку и контргайку, не проходящие через отверстие в задней опоре, а между каждой полосой и задней опорой концентрично коаксиально резьбовой поверхности винта установлена цилиндрическая винтовая пружина сжатия, при этом жесткость каждой вышерасположенной пружины на 2030 меньше, чем жесткость ближайшей, ниже расположенной.(56) 1. Лобачевский Я.П., Колчина Л.М. Современное состояние и тенденции развития почвообрабатывающих машин. - М., 2005. - С. 59-61. 2. Патент РФ 2426290 1, МПК 01 15/08, 2011. 80562012.04.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к почвообрабатывающим орудиям. Известен 1 полосовой отвал корпуса плуга, состоящий из отдельных расходящихся полос, каждая из которых имеет две точки крепления - к груди отвала и к дополнительной задней опоре на нерабочей стороне отвальной поверхности. При движении пласта по полосовому отвалу повышается удельное давление почвы,приходящееся на площади полос, почва легче разрушается, из-за наличия пустых зон между полосами залипание влажной почвой устраняется. Задняя опора каждой полосы придает жесткость всей конструкции, при этом наблюдается налипание влажной почвы на центральную и переднюю части отвала. Это ухудшает переворот пластов и увеличивает силу сопротивления орудия. Известен 2 полосовой отвал корпуса плуга, включающий подложку, грудь отвала,несколько полос и заднюю опору, причем передние концы полос в зоне стыка с грудью отвала имеют вибрирующие опоры, выполненные в виде тарельчатых пружин, упоров и ограничителей отгиба. Предполагалось, что вибрация полос, вызванная переменным сопротивлением почвы, дополнительно крошит глыбы и способствует самоочищению от налипшей почвы. Однако при работе плуга зазор между грудью отвала и полосами забивается почвой, в результате чего последние теряют свои вибрирующие свойства и далее плуг работает так,как предыдущий аналог. Задача, которую решает полезная модель, заключается в улучшении качества обработки почвы при меньших затратах энергии. Поставленная задача решается с помощью полосового отвала плуга, включающего грудь отвала, несколько полос и заднюю опору, где передние концы полос жестко крепятся к груди отвала, а к задней опоре задние концы полос присоединены с помощью винта,жестко закрепленного в отверстии на каждой полосе перпендикулярно ее поверхности с помощью расположенной с ее тыльной стороны гайки и направленного своей резьбовой частью в сторону задней опоры, при этом резьбовая часть винта проходит с зазором через отверстие в задней опоре и содержит навинченные на нее с тыльной стороны задней опоры гайку и контргайку, не проходящие через отверстие в задней опоре, а между каждой полосой и задней опорой концентрично коаксиально резьбовой поверхности винта установлена цилиндрическая винтовая пружина сжатия, при этом жесткость каждой вышерасположенной пружины на 2030 меньше, чем жесткость ближайшей, ниже расположенной. Технический результат полезной модели - улучшение обработки почвы при меньших затратах энергии за счет вибрации полос. На фиг. 1 показан полосовой отвал плуга, вид сбоку, со стороны рабочей поверхности,на фиг. 2 - разрез - на фиг. 1. Полосовой отвал плуга включает грудь 1 отвала, несколько выполненных из пружинной стали, например марки 65 Г, полос 2 и заднюю опору 3. Передние концы полос 2 жестко крепятся к груди 1 отвала с помощью болтового соединения 4. К задней опоре 3 задние концы полос 2 присоединены с помощью винта 5, жестко закрепленного в отверстии на каждой полосе 1 перпендикулярно ее поверхности с помощью расположенной с ее тыльной стороны гайки 6 и направленного своей резьбовой частью 7 в сторону задней опоры 3. Резьбовая часть 7 винта 5 проходит с зазором через отверстие 8 в задней опоре 3 и содержит навинченные на нее с тыльной стороны задней опоры 3 гайку и контргайку 9, не проходящие через отверстие 8 в задней опоре 3. Между каждой полосой 2 и задней опорой 3 концентрично коаксиально резьбовой поверхности винта 7 установлена цилиндрическая винтовая пружина сжатия 10 с возможностью перемещения задней части полосы 2 относительно задней опоры 3 за счет сжатия пружины 10. Жесткость каждой вышерасположенной пружины 10 на 2030 меньше, чем жесткость ближайшей нижерасположенной. 2 80562012.04.30 При работе плуга меняющееся давление почвы действует на грудь 1 и полосы 2, но грудь остается неподвижной, а полоса 2 прогибается, сжимая пружину 10. Через какое-то мгновение давление почвы уменьшится и пружина 10 вернет полосу 2 в исходное положение, в результате чего полоса 2 получает вибрацию и рабочая поверхность корпуса плуга освобождается от налипшей почвы. Поскольку давление почвы на поверхность отвала внизу выше, чем в его верхней части, то уменьшение жесткости пружин 10 по мере увеличения их высоты расположения на отвале способствует равномерному распространению вибрации по поверхности отвала и на весь пласт в целом. Предложенный полосовой отвал обеспечивает экономию силы тяги, сохранение своей геометрии и нормальный переворот пласта из-за отсутствия залипания на увлажненных почвах, лучшее крошение пласта и менее выраженную гребнистость вспаханной поверхности. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
