Устройство для восстановления равновесия пациента с ампутированной нижней конечностью

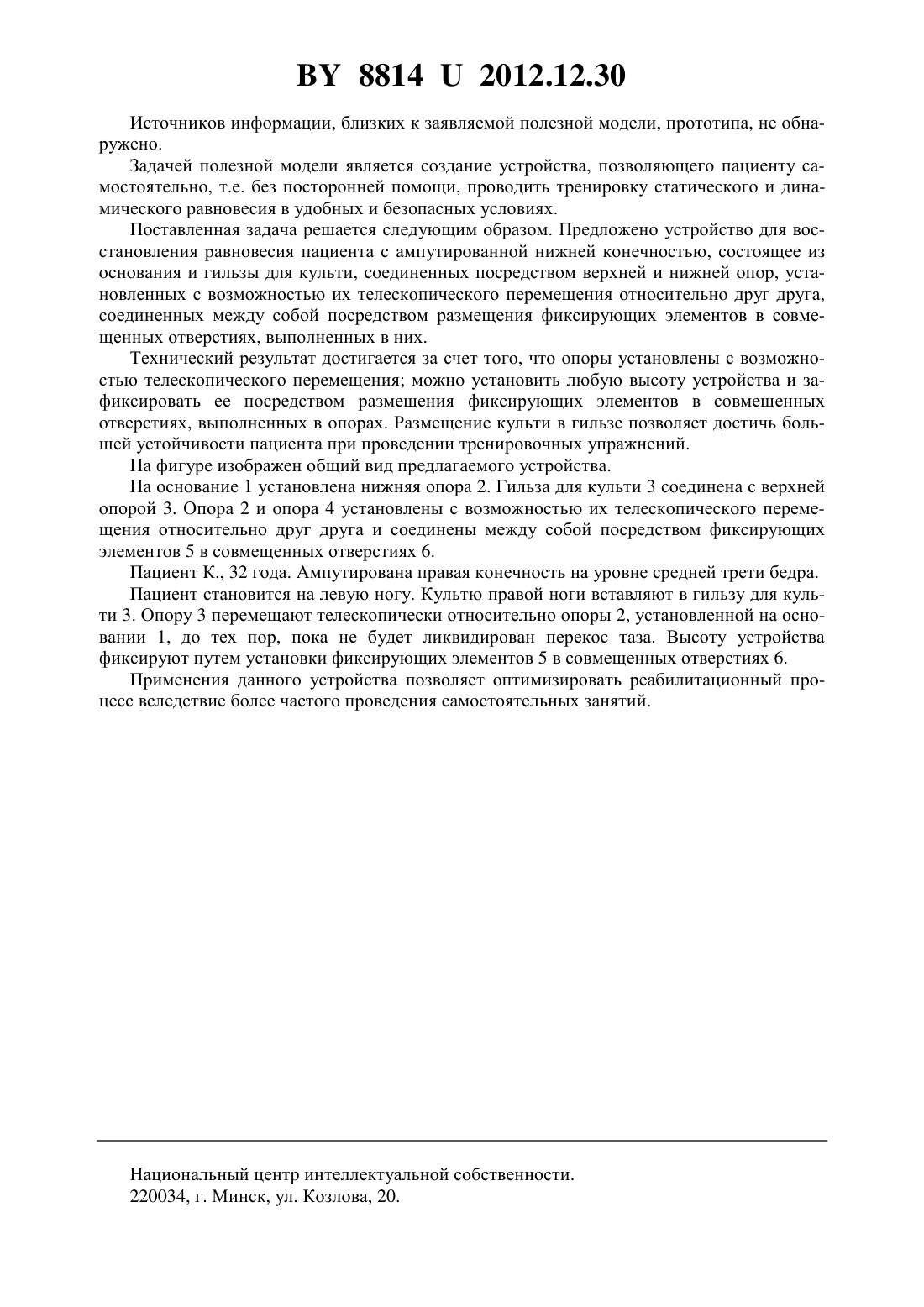

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ВОССТАНОВЛЕНИЯ РАВНОВЕСИЯ ПАЦИЕНТА С АМПУТИРОВАННОЙ НИЖНЕЙ КОНЕЧНОСТЬЮ(71) Заявитель Попова Галина Викторовна(72) Авторы Попова Галина Викторовна Чекирда Игорь ФедоровичПарамонова Наталья АндреевнаКалюжин Владимир ГеоргиевичКривель Людмила ВикторовнаПопов Вадим Николаевич(73) Патентообладатель Попова Галина Викторовна(57) Устройство для восстановления равновесия пациента с ампутированной нижней конечностью, состоящее из основания и гильзы для культи, соединенных посредством верхней и нижней опор, установленных с возможностью их телескопического перемещения относительно друг друга, соединенных между собой посредством размещения фиксирующих элементов в совмещенных отверстиях, выполненных в них. Полезная модель относится к медицине и может быть применима для реабилитации больных с ампутированной нижней конечностью. В случае ампутированной конечности пациенту необходимо восстановить как статическое, так и динамическое равновесие. Для этого ему подкладывают под культю различные подручные предметы, что не позволяет сохранить полный контроль вследствие перекоса таза и затрудняет восстановление статико-локоматорных функций пациента. Восстановление равновесия таким образом требует присутствия медицинского персонала,затрудняет самостоятельную тренировку равновесия. 88142012.12.30 Источников информации, близких к заявляемой полезной модели, прототипа, не обнаружено. Задачей полезной модели является создание устройства, позволяющего пациенту самостоятельно, т.е. без посторонней помощи, проводить тренировку статического и динамического равновесия в удобных и безопасных условиях. Поставленная задача решается следующим образом. Предложено устройство для восстановления равновесия пациента с ампутированной нижней конечностью, состоящее из основания и гильзы для культи, соединенных посредством верхней и нижней опор, установленных с возможностью их телескопического перемещения относительно друг друга,соединенных между собой посредством размещения фиксирующих элементов в совмещенных отверстиях, выполненных в них. Технический результат достигается за счет того, что опоры установлены с возможностью телескопического перемещения можно установить любую высоту устройства и зафиксировать ее посредством размещения фиксирующих элементов в совмещенных отверстиях, выполненных в опорах. Размещение культи в гильзе позволяет достичь большей устойчивости пациента при проведении тренировочных упражнений. На фигуре изображен общий вид предлагаемого устройства. На основание 1 установлена нижняя опора 2. Гильза для культи 3 соединена с верхней опорой 3. Опора 2 и опора 4 установлены с возможностью их телескопического перемещения относительно друг друга и соединены между собой посредством фиксирующих элементов 5 в совмещенных отверстиях 6. Пациент К., 32 года. Ампутирована правая конечность на уровне средней трети бедра. Пациент становится на левую ногу. Культю правой ноги вставляют в гильзу для культи 3. Опору 3 перемещают телескопически относительно опоры 2, установленной на основании 1, до тех пор, пока не будет ликвидирован перекос таза. Высоту устройства фиксируют путем установки фиксирующих элементов 5 в совмещенных отверстиях 6. Применения данного устройства позволяет оптимизировать реабилитационный процесс вследствие более частого проведения самостоятельных занятий. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
