Штанга опрыскивателя с ветрозащитными устройствами

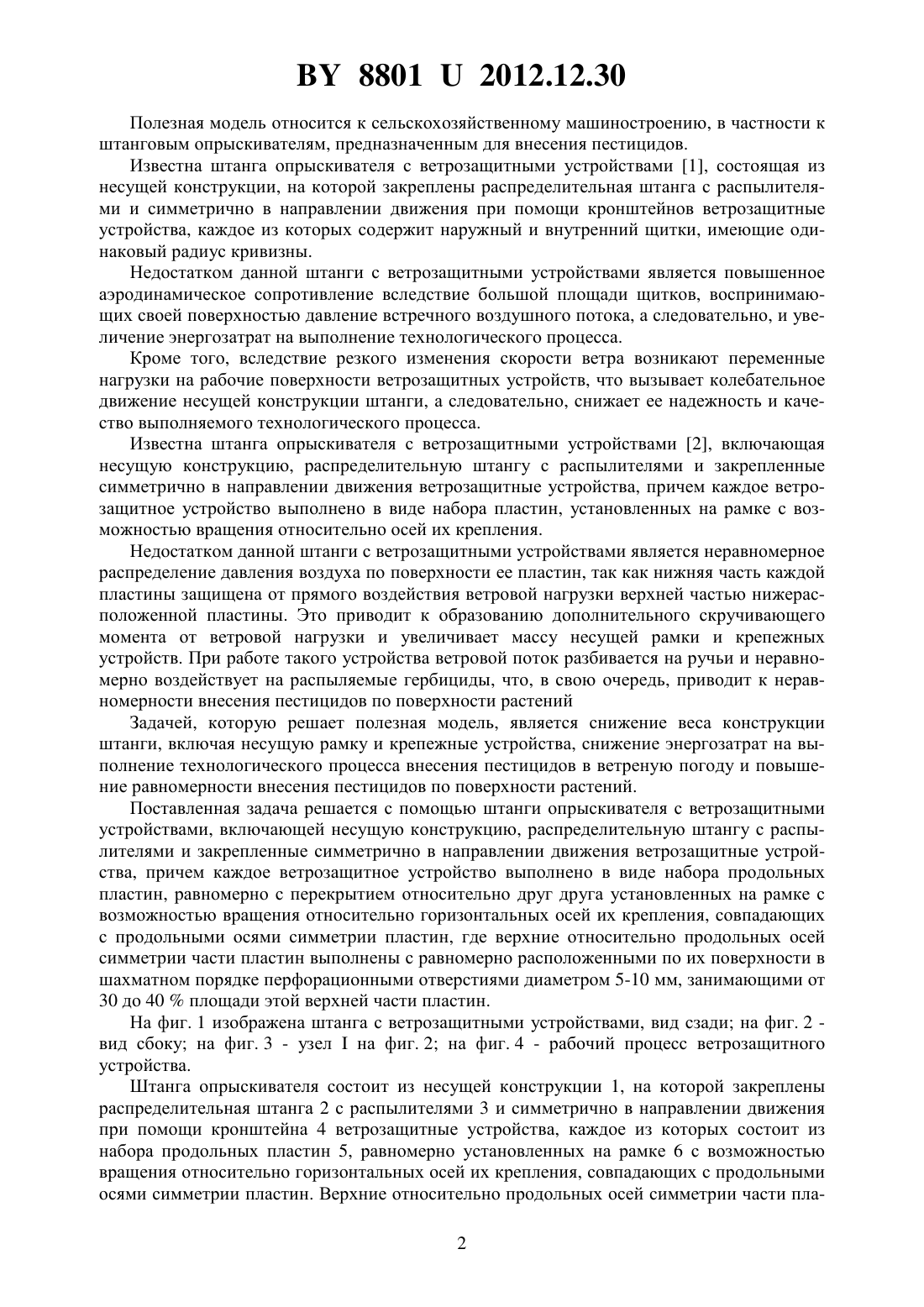

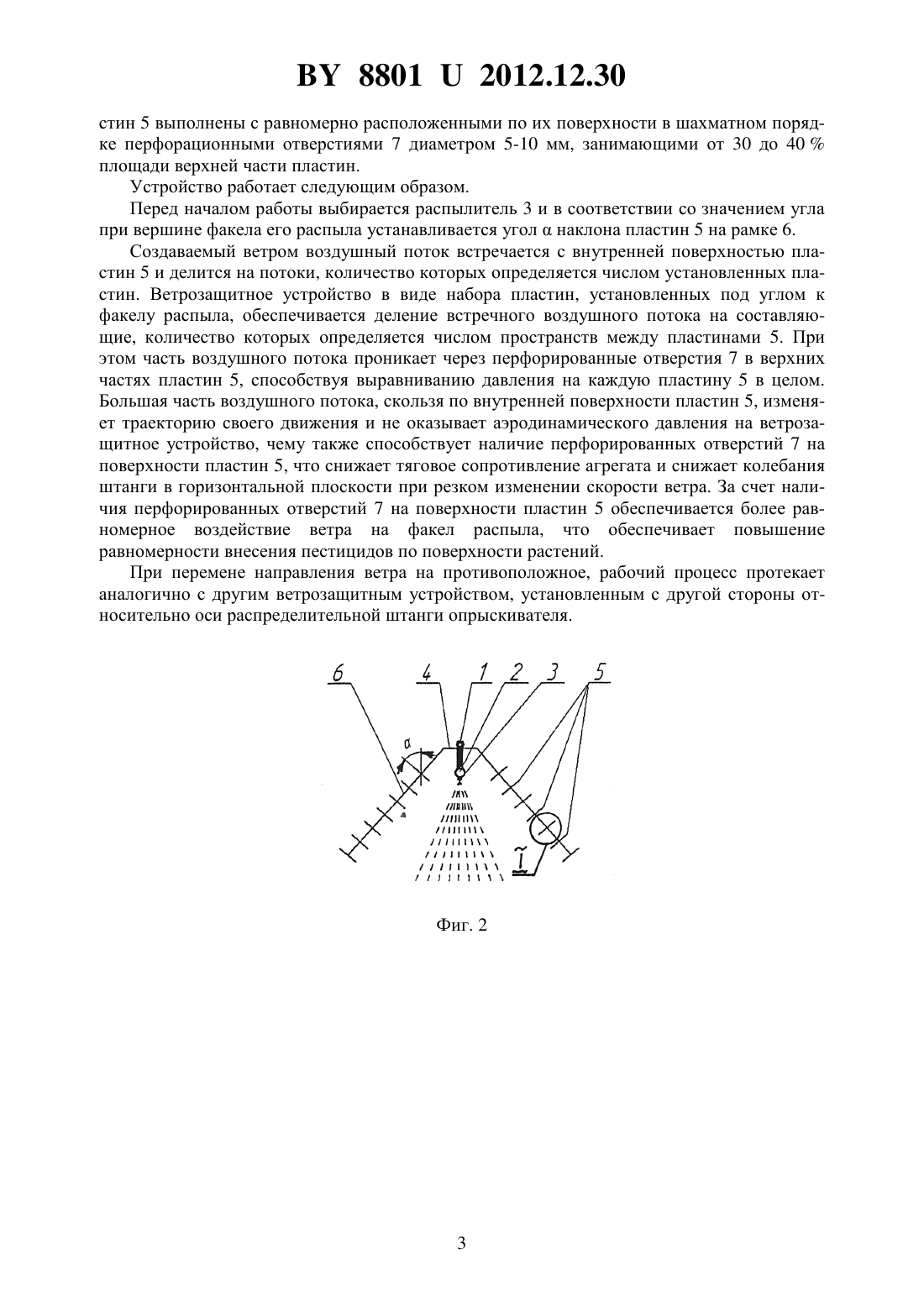

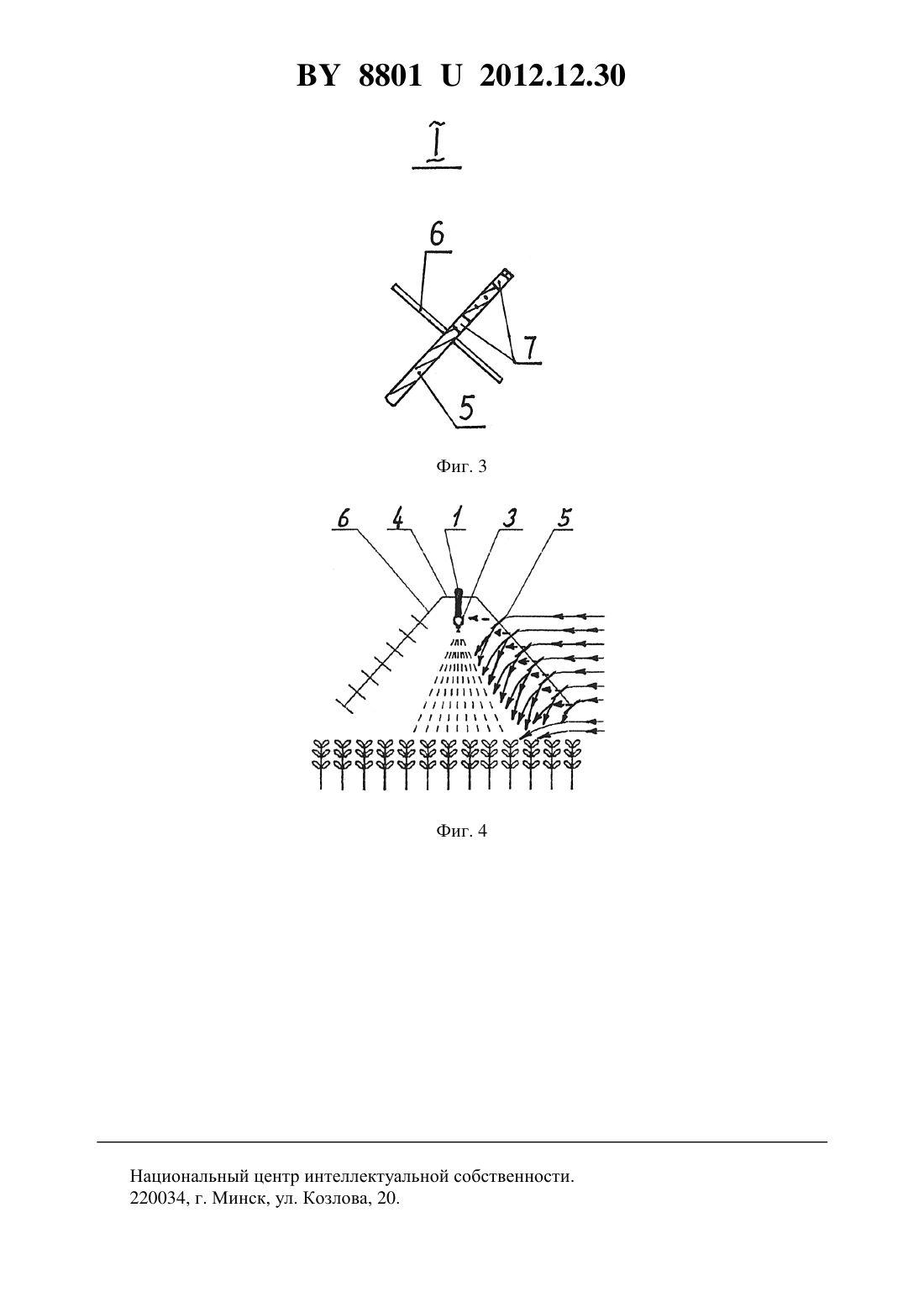

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Мисун Леонид Владимирович Мисун Алексей Леонидович Агейчик Юрий Валерьевич Агейчик Валерий Александрович Гурина Анна Николаевна(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Штанга опрыскивателя с ветрозащитными устройствами, включающая несущую конструкцию, распределительную штангу с распылителями и закрепленные симметрично в направлении движения ветрозащитные устройства, причем каждое ветрозащитное устройство выполнено в виде набора продольных пластин, равномерно с перекрытием относительно друг друга установленных на рамке с возможностью вращения относительно горизонтальных осей их крепления, совпадающих с продольными осями симметрии пластин, отличающаяся тем, что верхние относительно продольных осей симметрии части пластин выполнены с равномерно расположенными по их поверхности в шахматном порядке перфорационными отверстиями диаметром 5-10 мм, занимающими от 30 до 40 площади этой верхней части пластин. 88012012.12.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к штанговым опрыскивателям, предназначенным для внесения пестицидов. Известна штанга опрыскивателя с ветрозащитными устройствами 1, состоящая из несущей конструкции, на которой закреплены распределительная штанга с распылителями и симметрично в направлении движения при помощи кронштейнов ветрозащитные устройства, каждое из которых содержит наружный и внутренний щитки, имеющие одинаковый радиус кривизны. Недостатком данной штанги с ветрозащитными устройствами является повышенное аэродинамическое сопротивление вследствие большой площади щитков, воспринимающих своей поверхностью давление встречного воздушного потока, а следовательно, и увеличение энергозатрат на выполнение технологического процесса. Кроме того, вследствие резкого изменения скорости ветра возникают переменные нагрузки на рабочие поверхности ветрозащитных устройств, что вызывает колебательное движение несущей конструкции штанги, а следовательно, снижает ее надежность и качество выполняемого технологического процесса. Известна штанга опрыскивателя с ветрозащитными устройствами 2, включающая несущую конструкцию, распределительную штангу с распылителями и закрепленные симметрично в направлении движения ветрозащитные устройства, причем каждое ветрозащитное устройство выполнено в виде набора пластин, установленных на рамке с возможностью вращения относительно осей их крепления. Недостатком данной штанги с ветрозащитными устройствами является неравномерное распределение давления воздуха по поверхности ее пластин, так как нижняя часть каждой пластины защищена от прямого воздействия ветровой нагрузки верхней частью нижерасположенной пластины. Это приводит к образованию дополнительного скручивающего момента от ветровой нагрузки и увеличивает массу несущей рамки и крепежных устройств. При работе такого устройства ветровой поток разбивается на ручьи и неравномерно воздействует на распыляемые гербициды, что, в свою очередь, приводит к неравномерности внесения пестицидов по поверхности растений Задачей, которую решает полезная модель, является снижение веса конструкции штанги, включая несущую рамку и крепежные устройства, снижение энергозатрат на выполнение технологического процесса внесения пестицидов в ветреную погоду и повышение равномерности внесения пестицидов по поверхности растений. Поставленная задача решается с помощью штанги опрыскивателя с ветрозащитными устройствами, включающей несущую конструкцию, распределительную штангу с распылителями и закрепленные симметрично в направлении движения ветрозащитные устройства, причем каждое ветрозащитное устройство выполнено в виде набора продольных пластин, равномерно с перекрытием относительно друг друга установленных на рамке с возможностью вращения относительно горизонтальных осей их крепления, совпадающих с продольными осями симметрии пластин, где верхние относительно продольных осей симметрии части пластин выполнены с равномерно расположенными по их поверхности в шахматном порядке перфорационными отверстиями диаметром 5-10 мм, занимающими от 30 до 40 площади этой верхней части пластин. На фиг. 1 изображена штанга с ветрозащитными устройствами, вид сзади на фиг. 2 вид сбоку на фиг. 3 - узелна фиг. 2 на фиг. 4 - рабочий процесс ветрозащитного устройства. Штанга опрыскивателя состоит из несущей конструкции 1, на которой закреплены распределительная штанга 2 с распылителями 3 и симметрично в направлении движения при помощи кронштейна 4 ветрозащитные устройства, каждое из которых состоит из набора продольных пластин 5, равномерно установленных на рамке 6 с возможностью вращения относительно горизонтальных осей их крепления, совпадающих с продольными осями симметрии пластин. Верхние относительно продольных осей симметрии части пла 2 88012012.12.30 стин 5 выполнены с равномерно расположенными по их поверхности в шахматном порядке перфорационными отверстиями 7 диаметром 5-10 мм, занимающими от 30 до 40 площади верхней части пластин. Устройство работает следующим образом. Перед началом работы выбирается распылитель 3 и в соответствии со значением угла при вершине факела его распыла устанавливается уголнаклона пластин 5 на рамке 6. Создаваемый ветром воздушный поток встречается с внутренней поверхностью пластин 5 и делится на потоки, количество которых определяется числом установленных пластин. Ветрозащитное устройство в виде набора пластин, установленных под углом к факелу распыла, обеспечивается деление встречного воздушного потока на составляющие, количество которых определяется числом пространств между пластинами 5. При этом часть воздушного потока проникает через перфорированные отверстия 7 в верхних частях пластин 5, способствуя выравниванию давления на каждую пластину 5 в целом. Большая часть воздушного потока, скользя по внутренней поверхности пластин 5, изменяет траекторию своего движения и не оказывает аэродинамического давления на ветрозащитное устройство, чему также способствует наличие перфорированных отверстий 7 на поверхности пластин 5, что снижает тяговое сопротивление агрегата и снижает колебания штанги в горизонтальной плоскости при резком изменении скорости ветра. За счет наличия перфорированных отверстий 7 на поверхности пластин 5 обеспечивается более равномерное воздействие ветра на факел распыла, что обеспечивает повышение равномерности внесения пестицидов по поверхности растений. При перемене направления ветра на противоположное, рабочий процесс протекает аналогично с другим ветрозащитным устройством, установленным с другой стороны относительно оси распределительной штанги опрыскивателя. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
