Косостыковое паяное соединение

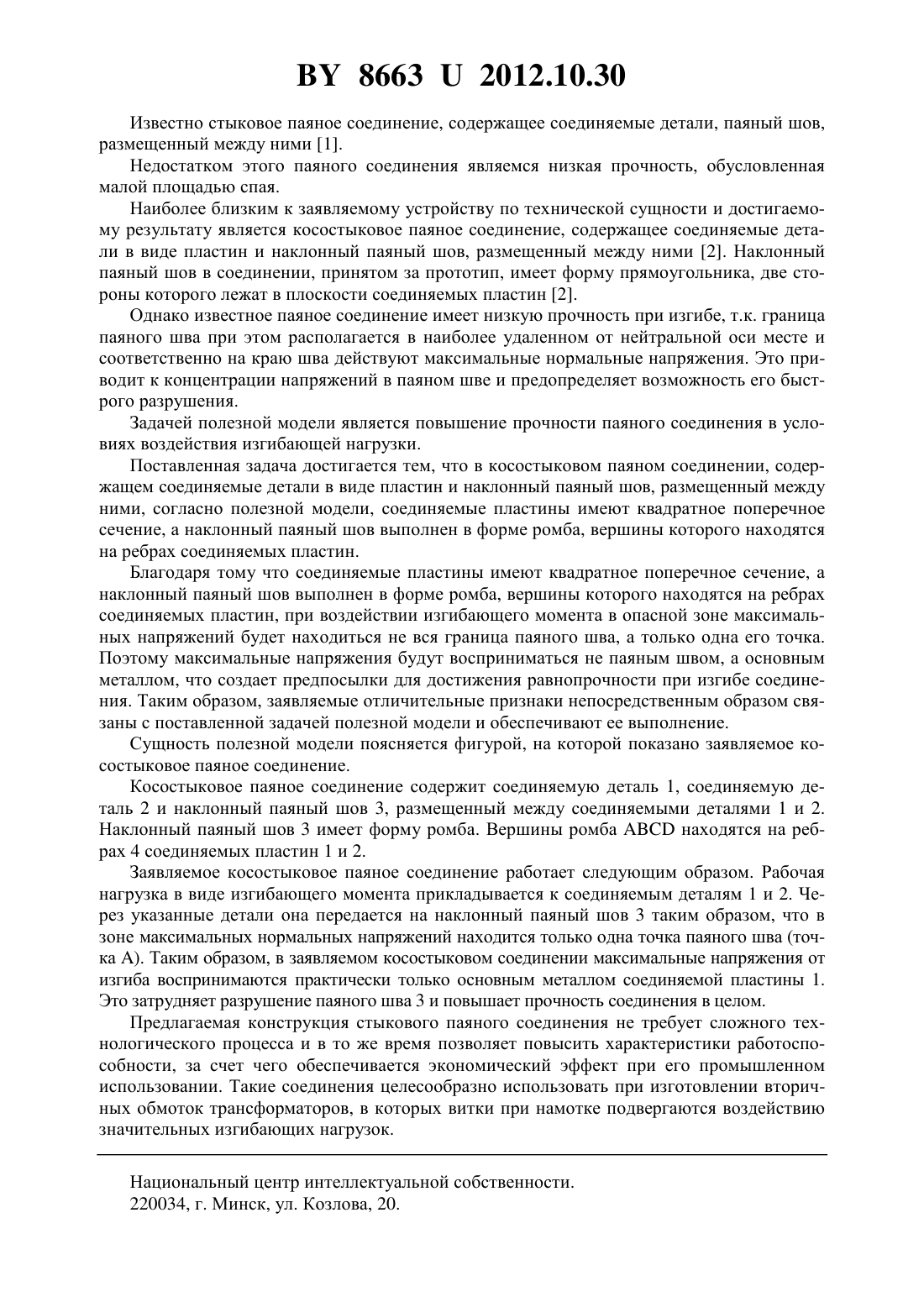

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное научное учреждение Институт порошковой металлургии(72) Авторы Игнатова Екатерина Валентиновна Цумарев Юрий Алексеевич Тюльменкова Ирина Валентиновна Ислевский Александр Владимирович Олешкевич Дмитрий Анатольевич(73) Патентообладатель Государственное научное учреждение Институт порошковой металлургии(57) Косостыковое паяное соединение, содержащее соединяемые детали в виде пластин и наклонный паяный шов, размещенный между ними, отличающееся тем, что соединяемые пластины имеют квадратное поперечное сечение, а наклонный паяный шов выполнен в форме ромба, вершины которого находятся на ребрах соединяемых пластин. Полезная модель относится к области пайки и может быть использована в различных областях машиностроения, а также в электротехнике, например, при соединении проводников квадратного сечения. 86632012.10.30 Известно стыковое паяное соединение, содержащее соединяемые детали, паяный шов,размещенный между ними 1. Недостатком этого паяного соединения являемся низкая прочность, обусловленная малой площадью спая. Наиболее близким к заявляемому устройству по технической сущности и достигаемому результату является косостыковое паяное соединение, содержащее соединяемые детали в виде пластин и наклонный паяный шов, размещенный между ними 2. Наклонный паяный шов в соединении, принятом за прототип, имеет форму прямоугольника, две стороны которого лежат в плоскости соединяемых пластин 2. Однако известное паяное соединение имеет низкую прочность при изгибе, т.к. граница паяного шва при этом располагается в наиболее удаленном от нейтральной оси месте и соответственно на краю шва действуют максимальные нормальные напряжения. Это приводит к концентрации напряжений в паяном шве и предопределяет возможность его быстрого разрушения. Задачей полезной модели является повышение прочности паяного соединения в условиях воздействия изгибающей нагрузки. Поставленная задача достигается тем, что в косостыковом паяном соединении, содержащем соединяемые детали в виде пластин и наклонный паяный шов, размещенный между ними, согласно полезной модели, соединяемые пластины имеют квадратное поперечное сечение, а наклонный паяный шов выполнен в форме ромба, вершины которого находятся на ребрах соединяемых пластин. Благодаря тому что соединяемые пластины имеют квадратное поперечное сечение, а наклонный паяный шов выполнен в форме ромба, вершины которого находятся на ребрах соединяемых пластин, при воздействии изгибающего момента в опасной зоне максимальных напряжений будет находиться не вся граница паяного шва, а только одна его точка. Поэтому максимальные напряжения будут восприниматься не паяным швом, а основным металлом, что создает предпосылки для достижения равнопрочности при изгибе соединения. Таким образом, заявляемые отличительные признаки непосредственным образом связаны с поставленной задачей полезной модели и обеспечивают ее выполнение. Сущность полезной модели поясняется фигурой, на которой показано заявляемое косостыковое паяное соединение. Косостыковое паяное соединение содержит соединяемую деталь 1, соединяемую деталь 2 и наклонный паяный шов 3, размещенный между соединяемыми деталями 1 и 2. Наклонный паяный шов 3 имеет форму ромба. Вершины ромбанаходятся на ребрах 4 соединяемых пластин 1 и 2. Заявляемое косостыковое паяное соединение работает следующим образом. Рабочая нагрузка в виде изгибающего момента прикладывается к соединяемым деталям 1 и 2. Через указанные детали она передается на наклонный паяный шов 3 таким образом, что в зоне максимальных нормальных напряжений находится только одна точка паяного шва (точка ). Таким образом, в заявляемом косостыковом соединении максимальные напряжения от изгиба воспринимаются практически только основным металлом соединяемой пластины 1. Это затрудняет разрушение паяного шва 3 и повышает прочность соединения в целом. Предлагаемая конструкция стыкового паяного соединения не требует сложного технологического процесса и в то же время позволяет повысить характеристики работоспособности, за счет чего обеспечивается экономический эффект при его промышленном использовании. Такие соединения целесообразно использовать при изготовлении вторичных обмоток трансформаторов, в которых витки при намотке подвергаются воздействию значительных изгибающих нагрузок. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
