Устройство для подогрева раствора

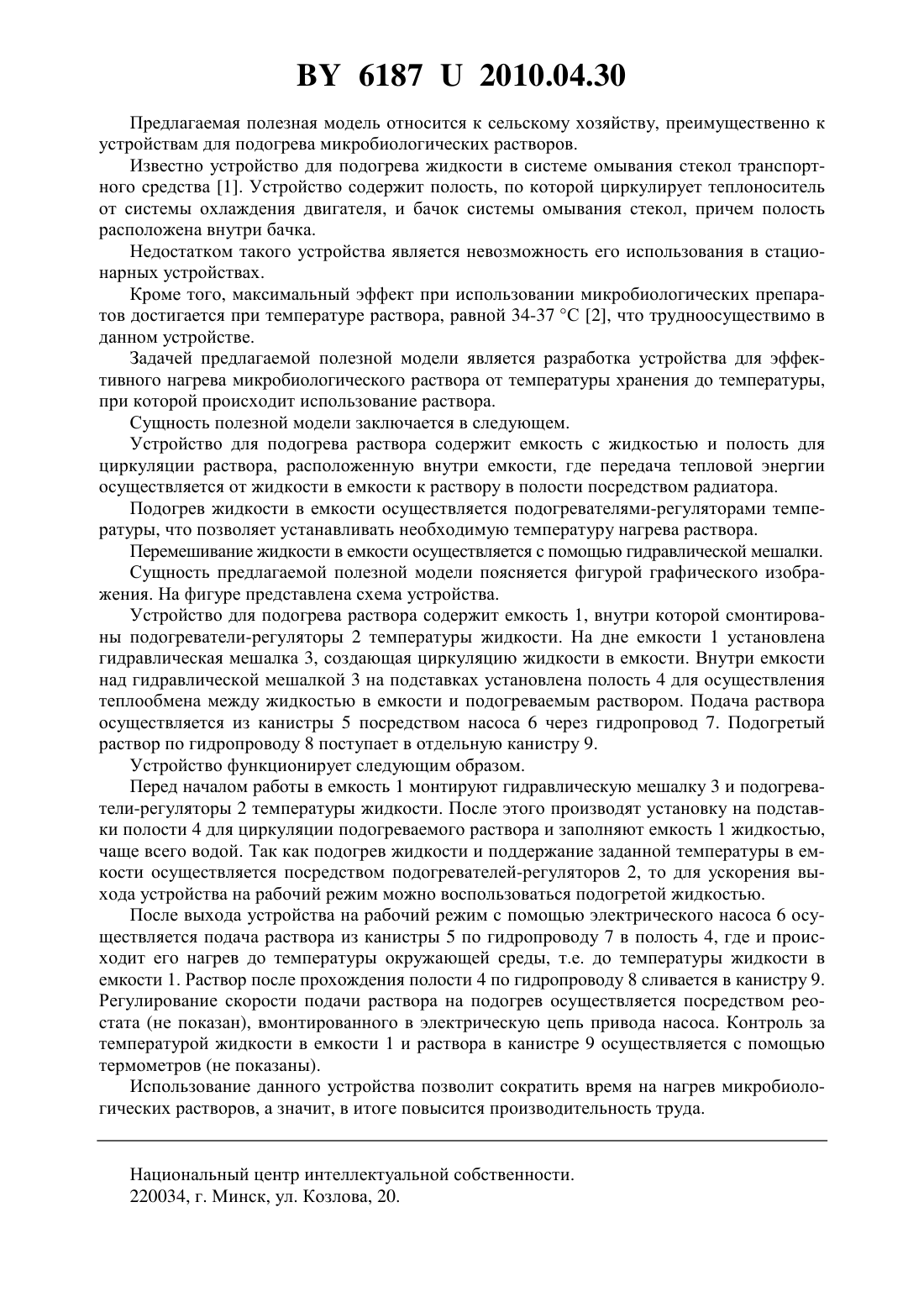

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПОДОГРЕВА РАСТВОРА(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Кузьмицкий Александр Васильевич Бычек Павел Николаевич Заяц Эдуард Владимирович Ладутько Сергей Николаевич Свиридов Александр Викторович(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) 1. Устройство для подогрева раствора, содержащее емкость с жидкостью и полость для циркуляции раствора, расположенную внутри емкости, отличающееся тем, что внутри емкости установлены подогреватели-регуляторы температуры с возможностью подогрева и поддержания температуры жидкости в емкости. 2. Устройство по п. 1, отличающееся тем, что содержит радиатор, обеспечивающий возможность передачи тепловой энергии от жидкости в емкости к раствору в полости. 3. Устройство по п. 1, отличающееся тем, что на дне емкости установлена гидравлическая мешалка, обеспечивающая возможность перемешивания жидкости в емкости.(56) 1. Патент РФ 40276, МПК 60 1/46. 2. Свиридов А.В., Просвиряков В.В., Кильчевская О.С., Гирилович .И., Коломиец Э.И. Влияние температуры на активность биопрепарата Бетапротектин против кагатной гнили сахарной свеклы. Состояние и перспективы развития свеклосахарного производства в Республике Беларусь. Материалы научно-производственной конференции 10-11 июля 2008. - есвиж, 2008. - С. 107-113. 61872010.04.30 Предлагаемая полезная модель относится к сельскому хозяйству, преимущественно к устройствам для подогрева микробиологических растворов. Известно устройство для подогрева жидкости в системе омывания стекол транспортного средства 1. Устройство содержит полость, по которой циркулирует теплоноситель от системы охлаждения двигателя, и бачок системы омывания стекол, причем полость расположена внутри бачка. Недостатком такого устройства является невозможность его использования в стационарных устройствах. Кроме того, максимальный эффект при использовании микробиологических препаратов достигается при температуре раствора, равной 34-37 С 2, что трудноосуществимо в данном устройстве. Задачей предлагаемой полезной модели является разработка устройства для эффективного нагрева микробиологического раствора от температуры хранения до температуры,при которой происходит использование раствора. Сущность полезной модели заключается в следующем. Устройство для подогрева раствора содержит емкость с жидкостью и полость для циркуляции раствора, расположенную внутри емкости, где передача тепловой энергии осуществляется от жидкости в емкости к раствору в полости посредством радиатора. Подогрев жидкости в емкости осуществляется подогревателями-регуляторами температуры, что позволяет устанавливать необходимую температуру нагрева раствора. Перемешивание жидкости в емкости осуществляется с помощью гидравлической мешалки. Сущность предлагаемой полезной модели поясняется фигурой графического изображения. На фигуре представлена схема устройства. Устройство для подогрева раствора содержит емкость 1, внутри которой смонтированы подогреватели-регуляторы 2 температуры жидкости. На дне емкости 1 установлена гидравлическая мешалка 3, создающая циркуляцию жидкости в емкости. Внутри емкости над гидравлической мешалкой 3 на подставках установлена полость 4 для осуществления теплообмена между жидкостью в емкости и подогреваемым раствором. Подача раствора осуществляется из канистры 5 посредством насоса 6 через гидропровод 7. Подогретый раствор по гидропроводу 8 поступает в отдельную канистру 9. Устройство функционирует следующим образом. Перед началом работы в емкость 1 монтируют гидравлическую мешалку 3 и подогреватели-регуляторы 2 температуры жидкости. После этого производят установку на подставки полости 4 для циркуляции подогреваемого раствора и заполняют емкость 1 жидкостью,чаще всего водой. Так как подогрев жидкости и поддержание заданной температуры в емкости осуществляется посредством подогревателей-регуляторов 2, то для ускорения выхода устройства на рабочий режим можно воспользоваться подогретой жидкостью. После выхода устройства на рабочий режим с помощью электрического насоса 6 осуществляется подача раствора из канистры 5 по гидропроводу 7 в полость 4, где и происходит его нагрев до температуры окружающей среды, т.е. до температуры жидкости в емкости 1. Раствор после прохождения полости 4 по гидропроводу 8 сливается в канистру 9. Регулирование скорости подачи раствора на подогрев осуществляется посредством реостата (не показан), вмонтированного в электрическую цепь привода насоса. Контроль за температурой жидкости в емкости 1 и раствора в канистре 9 осуществляется с помощью термометров (не показаны). Использование данного устройства позволит сократить время на нагрев микробиологических растворов, а значит, в итоге повысится производительность труда. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
