Полевая доска корпуса плуга

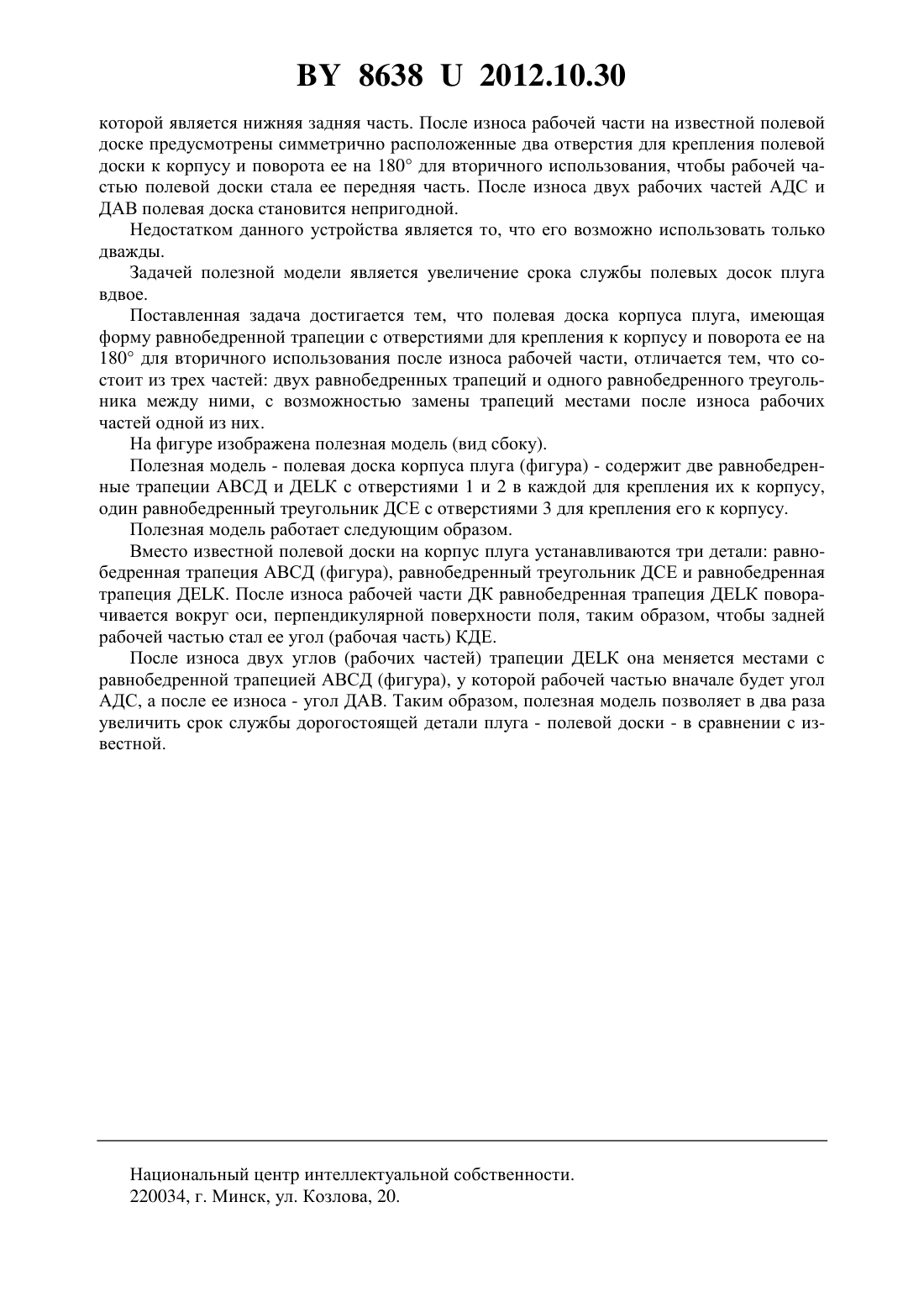

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПОЛЕВАЯ ДОСКА КОРПУСА ПЛУГА(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Тимошенко Василий Яковлевич Нагорный Андрей Валерьевич Кошля Геннадий Иванович Шейко Людмила Гавриловна(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Полевая доска корпуса плуга, имеющая форму равнобедренной трапеции с отверстиями для крепления к корпусу и вторичного использования после износа рабочей части поворотом ее на 180, отличающаяся тем, что состоит из двух равнобедренных трапеций и одного равнобедренного треугольника между ними с возможностью замены трапеций местами после износа рабочих частей одной из них. Полезная модель относится к сельскохозяйственным машинам и может быть использована при разработке плугов. Известна полевая доска корпуса плуга, имеющая форму равнобедренной трапеции с отверстиями для крепления к корпусу и поворота ее на 180 для вторичного использования после износа рабочей части 1. Известная полевая доска корпуса плуга работает следующим образом. При движении корпуса плуга в борозде он вынужден разворачиваться в горизонтальной плоскости под действием боковой составляющей тягового сопротивления плуга. Для восприятия этого усилия и передачи его на стенку борозды устанавливается полевая доска, рабочей частью 86382012.10.30 которой является нижняя задняя часть. После износа рабочей части на известной полевой доске предусмотрены симметрично расположенные два отверстия для крепления полевой доски к корпусу и поворота ее на 180 для вторичного использования, чтобы рабочей частью полевой доски стала ее передняя часть. После износа двух рабочих частей АДС и ДАВ полевая доска становится непригодной. Недостатком данного устройства является то, что его возможно использовать только дважды. Задачей полезной модели является увеличение срока службы полевых досок плуга вдвое. Поставленная задача достигается тем, что полевая доска корпуса плуга, имеющая форму равнобедренной трапеции с отверстиями для крепления к корпусу и поворота ее на 180 для вторичного использования после износа рабочей части, отличается тем, что состоит из трех частей двух равнобедренных трапеций и одного равнобедренного треугольника между ними, с возможностью замены трапеций местами после износа рабочих частей одной из них. На фигуре изображена полезная модель (вид сбоку). Полезная модель - полевая доска корпуса плуга (фигура) - содержит две равнобедренные трапеции АВСД и ДЕК с отверстиями 1 и 2 в каждой для крепления их к корпусу,один равнобедренный треугольник ДСЕ с отверстиями 3 для крепления его к корпусу. Полезная модель работает следующим образом. Вместо известной полевой доски на корпус плуга устанавливаются три детали равнобедренная трапеция АВСД (фигура), равнобедренный треугольник ДСЕ и равнобедренная трапеция ДЕК. После износа рабочей части ДК равнобедренная трапеция ДЕК поворачивается вокруг оси, перпендикулярной поверхности поля, таким образом, чтобы задней рабочей частью стал ее угол (рабочая часть) КДЕ. После износа двух углов (рабочих частей) трапеции ДЕК она меняется местами с равнобедренной трапецией АВСД (фигура), у которой рабочей частью вначале будет угол АДС, а после ее износа - угол ДАВ. Таким образом, полезная модель позволяет в два раза увеличить срок службы дорогостоящей детали плуга - полевой доски - в сравнении с известной. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
