Полевая доска-рыхлитель

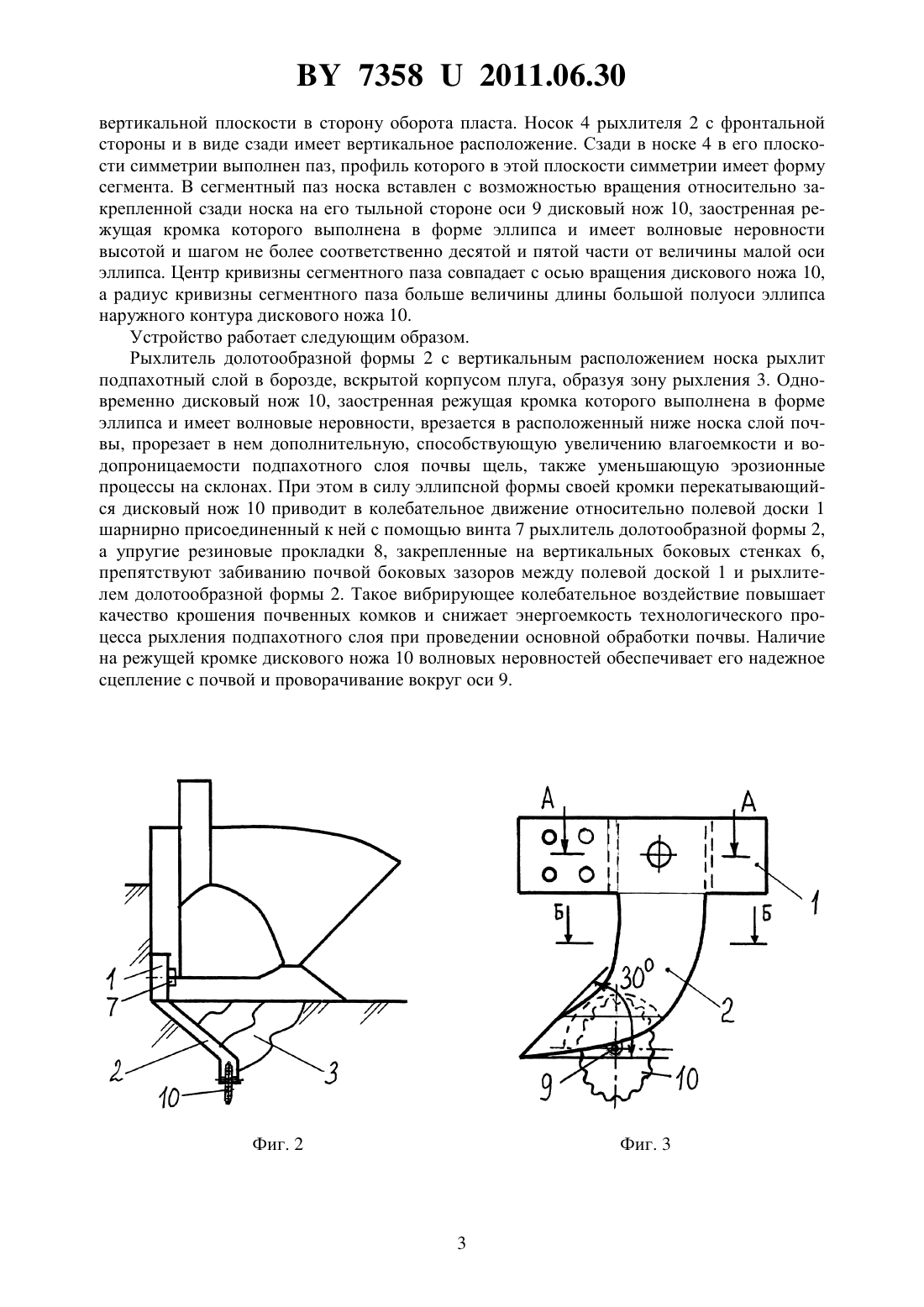

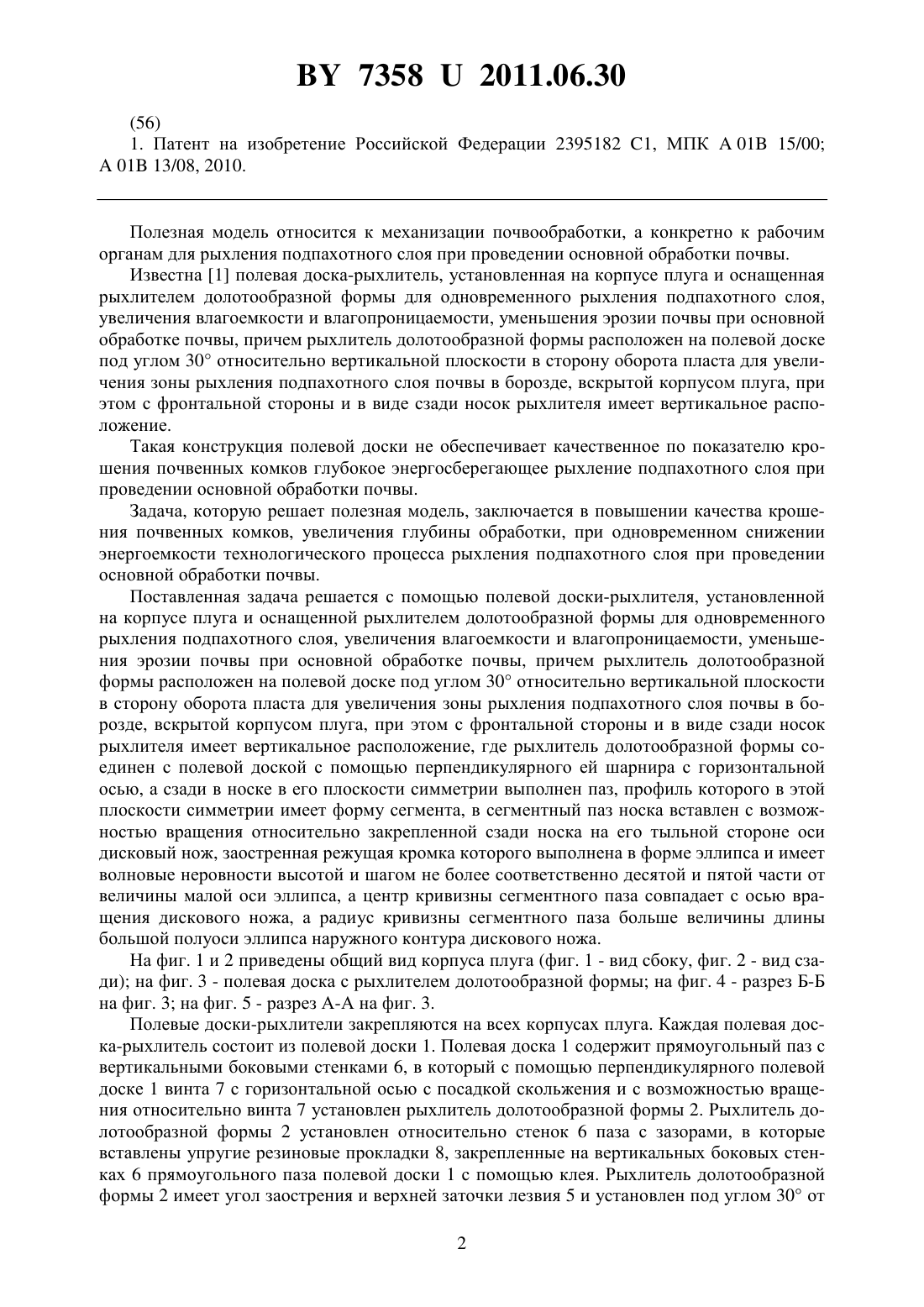

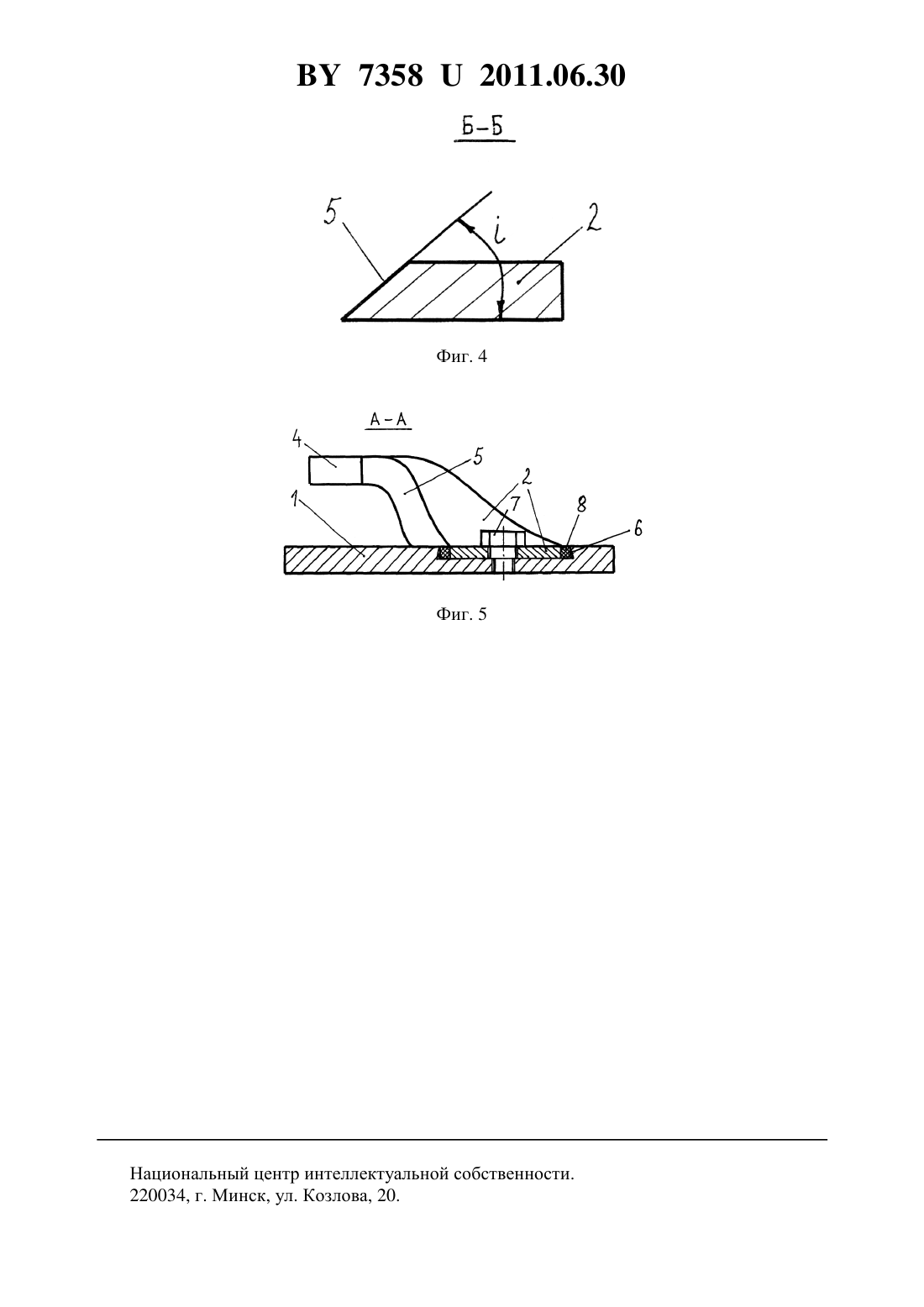

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван Николаевич Агейчик Валерий Александрович Романюк Николай Николаевич Агейчик Михаил Валерьевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Полевая доска-рыхлитель, установленная на корпусе плуга и оснащенная рыхлителем долотообразной формы для одновременного рыхления подпахотного слоя, увеличения влагоемкости и влагопроницаемости, уменьшения эрозии почвы при основной обработке почвы, причем рыхлитель долотообразной формы расположен на полевой доске под углом 30 относительно вертикальной плоскости в сторону оборота пласта для увеличения зоны рыхления подпахотного слоя почвы в борозде, вскрытой корпусом плуга, при этом с фронтальной стороны и в виде сзади носок рыхлителя имеет вертикальное расположение,отличающаяся тем, что рыхлитель долотообразной формы соединен с полевой доской с помощью перпендикулярного ей шарнира с горизонтальной осью, а сзади в носке в его плоскости симметрии выполнен паз, профиль которого в этой плоскости симметрии имеет форму сегмента, в сегментный паз носка вставлен с возможностью вращения относительно закрепленной сзади носка на его тыльной стороне оси дисковый нож, заостренная режущая кромка которого выполнена в форме эллипса и имеет волновые неровности высотой и шагом не более соответственно десятой и пятой части от величины малой оси эллипса, а центр кривизны сегментного паза совпадает с осью вращения дискового ножа, а радиус кривизны сегментного паза больше величины длины большой полуоси эллипса наружного контура дискового ножа.(56) 1. Патент на изобретение Российской Федерации 2395182 1, МПК 01 15/0001 13/08, 2010. Полезная модель относится к механизации почвообработки, а конкретно к рабочим органам для рыхления подпахотного слоя при проведении основной обработки почвы. Известна 1 полевая доска-рыхлитель, установленная на корпусе плуга и оснащенная рыхлителем долотообразной формы для одновременного рыхления подпахотного слоя,увеличения влагоемкости и влагопроницаемости, уменьшения эрозии почвы при основной обработке почвы, причем рыхлитель долотообразной формы расположен на полевой доске под углом 30 относительно вертикальной плоскости в сторону оборота пласта для увеличения зоны рыхления подпахотного слоя почвы в борозде, вскрытой корпусом плуга, при этом с фронтальной стороны и в виде сзади носок рыхлителя имеет вертикальное расположение. Такая конструкция полевой доски не обеспечивает качественное по показателю крошения почвенных комков глубокое энергосберегающее рыхление подпахотного слоя при проведении основной обработки почвы. Задача, которую решает полезная модель, заключается в повышении качества крошения почвенных комков, увеличения глубины обработки, при одновременном снижении энергоемкости технологического процесса рыхления подпахотного слоя при проведении основной обработки почвы. Поставленная задача решается с помощью полевой доски-рыхлителя, установленной на корпусе плуга и оснащенной рыхлителем долотообразной формы для одновременного рыхления подпахотного слоя, увеличения влагоемкости и влагопроницаемости, уменьшения эрозии почвы при основной обработке почвы, причем рыхлитель долотообразной формы расположен на полевой доске под углом 30 относительно вертикальной плоскости в сторону оборота пласта для увеличения зоны рыхления подпахотного слоя почвы в борозде, вскрытой корпусом плуга, при этом с фронтальной стороны и в виде сзади носок рыхлителя имеет вертикальное расположение, где рыхлитель долотообразной формы соединен с полевой доской с помощью перпендикулярного ей шарнира с горизонтальной осью, а сзади в носке в его плоскости симметрии выполнен паз, профиль которого в этой плоскости симметрии имеет форму сегмента, в сегментный паз носка вставлен с возможностью вращения относительно закрепленной сзади носка на его тыльной стороне оси дисковый нож, заостренная режущая кромка которого выполнена в форме эллипса и имеет волновые неровности высотой и шагом не более соответственно десятой и пятой части от величины малой оси эллипса, а центр кривизны сегментного паза совпадает с осью вращения дискового ножа, а радиус кривизны сегментного паза больше величины длины большой полуоси эллипса наружного контура дискового ножа. На фиг. 1 и 2 приведены общий вид корпуса плуга (фиг. 1 - вид сбоку, фиг. 2 - вид сзади) на фиг. 3 - полевая доска с рыхлителем долотообразной формы на фиг. 4 - разрез Б-Б на фиг. 3 на фиг. 5 - разрез А-А на фиг. 3. Полевые доски-рыхлители закрепляются на всех корпусах плуга. Каждая полевая доска-рыхлитель состоит из полевой доски 1. Полевая доска 1 содержит прямоугольный паз с вертикальными боковыми стенками 6, в который с помощью перпендикулярного полевой доске 1 винта 7 с горизонтальной осью с посадкой скольжения и с возможностью вращения относительно винта 7 установлен рыхлитель долотообразной формы 2. Рыхлитель долотообразной формы 2 установлен относительно стенок 6 паза с зазорами, в которые вставлены упругие резиновые прокладки 8, закрепленные на вертикальных боковых стенках 6 прямоугольного паза полевой доски 1 с помощью клея. Рыхлитель долотообразной формы 2 имеет угол заострения и верхней заточки лезвия 5 и установлен под углом 30 от 2 73582011.06.30 вертикальной плоскости в сторону оборота пласта. Носок 4 рыхлителя 2 с фронтальной стороны и в виде сзади имеет вертикальное расположение. Сзади в носке 4 в его плоскости симметрии выполнен паз, профиль которого в этой плоскости симметрии имеет форму сегмента. В сегментный паз носка вставлен с возможностью вращения относительно закрепленной сзади носка на его тыльной стороне оси 9 дисковый нож 10, заостренная режущая кромка которого выполнена в форме эллипса и имеет волновые неровности высотой и шагом не более соответственно десятой и пятой части от величины малой оси эллипса. Центр кривизны сегментного паза совпадает с осью вращения дискового ножа 10,а радиус кривизны сегментного паза больше величины длины большой полуоси эллипса наружного контура дискового ножа 10. Устройство работает следующим образом. Рыхлитель долотообразной формы 2 свертикальным расположением носка рыхлит подпахотный слой в борозде, вскрытой корпусом плуга, образуя зону рыхления 3. Одновременно дисковый нож 10, заостренная режущая кромка которого выполнена в форме эллипса и имеет волновые неровности, врезается в расположенный ниже носка слой почвы, прорезает в нем дополнительную, способствующую увеличению влагоемкости и водопроницаемости подпахотного слоя почвы щель, также уменьшающую эрозионные процессы на склонах. При этом в силу эллипсной формы своей кромки перекатывающийся дисковый нож 10 приводит в колебательное движение относительно полевой доски 1 шарнирно присоединенный к ней с помощью винта 7 рыхлитель долотообразной формы 2,а упругие резиновые прокладки 8, закрепленные на вертикальных боковых стенках 6,препятствуют забиванию почвой боковых зазоров между полевой доской 1 и рыхлителем долотообразной формы 2. Такое вибрирующее колебательное воздействие повышает качество крошения почвенных комков и снижает энергоемкость технологического процесса рыхления подпахотного слоя при проведении основной обработки почвы. Наличие на режущей кромке дискового ножа 10 волновых неровностей обеспечивает его надежное сцепление с почвой и проворачивание вокруг оси 9. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
