Полевая доска плуга

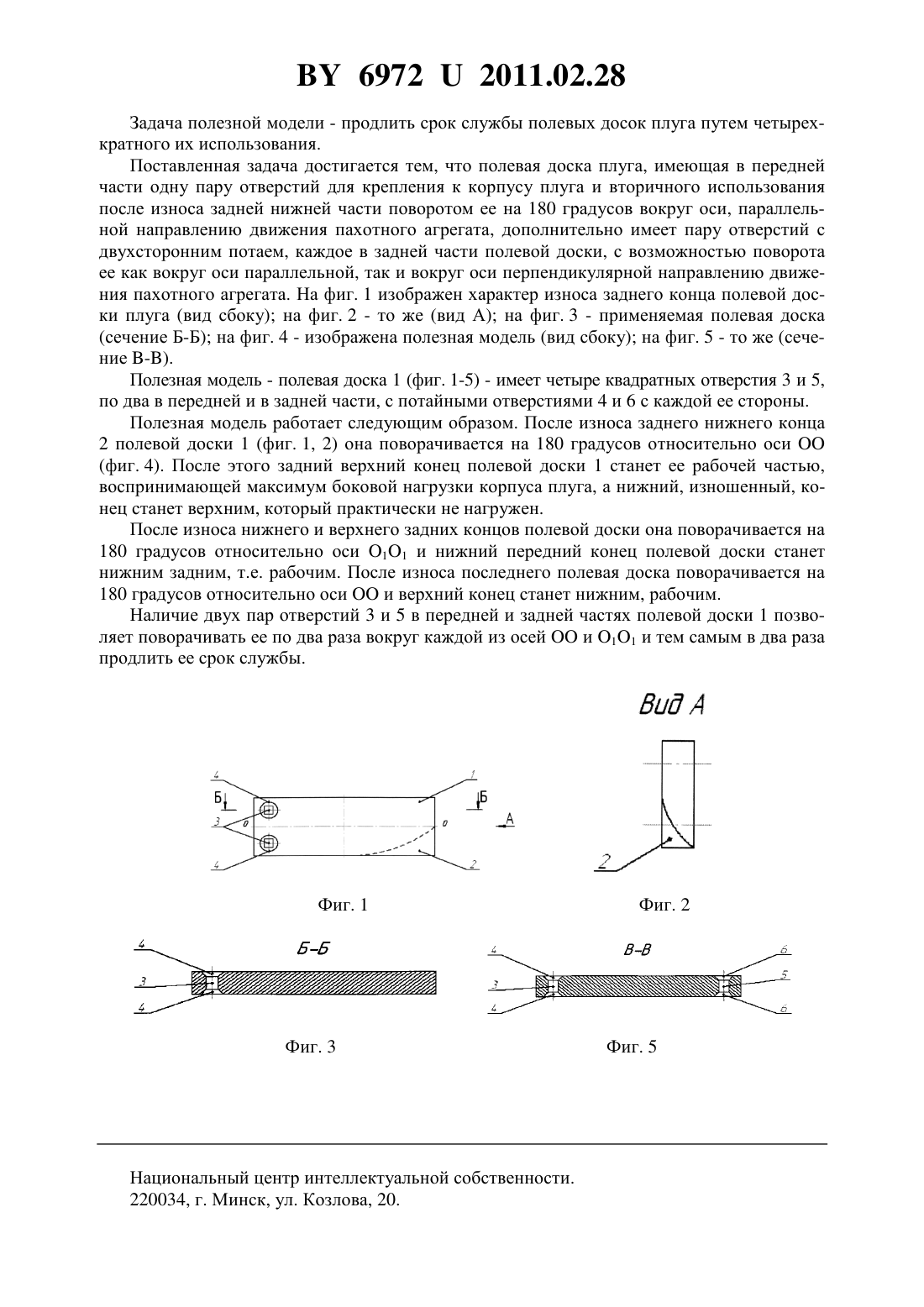

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Тимошенко Василий Яковлевич Жданко Дмитрий Анатольевич Новиков Анатолий Васильевич Смолякова Ольга Филипповна Шейко Людмила Гавриловна(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Полевая доска плуга, имеющая в передней части одну пару отверстий для крепления к корпусу плуга и вторичного использования после износа задней нижней части поворотом ее на 180 градусов вокруг оси, параллельной направлению движения пахотного агрегата,отличающаяся тем, что дополнительно имеет пару отверстий с двухсторонним потаем,каждое в задней части полевой доски, с возможностью поворота ее как вокруг оси параллельной, так и вокруг оси перпендикулярной направлению движения пахотного агрегата.(56) 1. ТУ 23-2.660-79 Плуг пятикорпусный навесной ПЛН-5-35. Полезная модель относится к сельскохозяйственной технике и может быть использована в качестве рабочего органа плуга. Известна полевая доска плуга 1, имеющая в передней части одну пару отверстий для крепления к корпусу плуга и вторичного использования после износа задней нижней части поворотом ее на 180 градусов вокруг оси, параллельной направлению движения пахотного агрегата. Недостатком данного устройства является непригодность использования после износа нижней и верхней частей его заднего конца. 69722011.02.28 Задача полезной модели - продлить срок службы полевых досок плуга путем четырехкратного их использования. Поставленная задача достигается тем, что полевая доска плуга, имеющая в передней части одну пару отверстий для крепления к корпусу плуга и вторичного использования после износа задней нижней части поворотом ее на 180 градусов вокруг оси, параллельной направлению движения пахотного агрегата, дополнительно имеет пару отверстий с двухсторонним потаем, каждое в задней части полевой доски, с возможностью поворота ее как вокруг оси параллельной, так и вокруг оси перпендикулярной направлению движения пахотного агрегата. На фиг. 1 изображен характер износа заднего конца полевой доски плуга (вид сбоку) на фиг. 2 - то же (вид А) на фиг. 3 - применяемая полевая доска(сечение Б-Б) на фиг. 4 - изображена полезная модель (вид сбоку) на фиг. 5 - то же (сечение -). Полезная модель - полевая доска 1 (фиг. 1-5) - имеет четыре квадратных отверстия 3 и 5,по два в передней и в задней части, с потайными отверстиями 4 и 6 с каждой ее стороны. Полезная модель работает следующим образом. После износа заднего нижнего конца 2 полевой доски 1 (фиг. 1, 2) она поворачивается на 180 градусов относительно оси(фиг. 4). После этого задний верхний конец полевой доски 1 станет ее рабочей частью,воспринимающей максимум боковой нагрузки корпуса плуга, а нижний, изношенный, конец станет верхним, который практически не нагружен. После износа нижнего и верхнего задних концов полевой доски она поворачивается на 180 градусов относительно оси 11 и нижний передний конец полевой доски станет нижним задним, т.е. рабочим. После износа последнего полевая доска поворачивается на 180 градусов относительно осии верхний конец станет нижним, рабочим. Наличие двух пар отверстий 3 и 5 в передней и задней частях полевой доски 1 позволяет поворачивать ее по два раза вокруг каждой из осейи 11 и тем самым в два раза продлить ее срок службы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
