Коллектор доильного аппарата с деконтаминацией молока

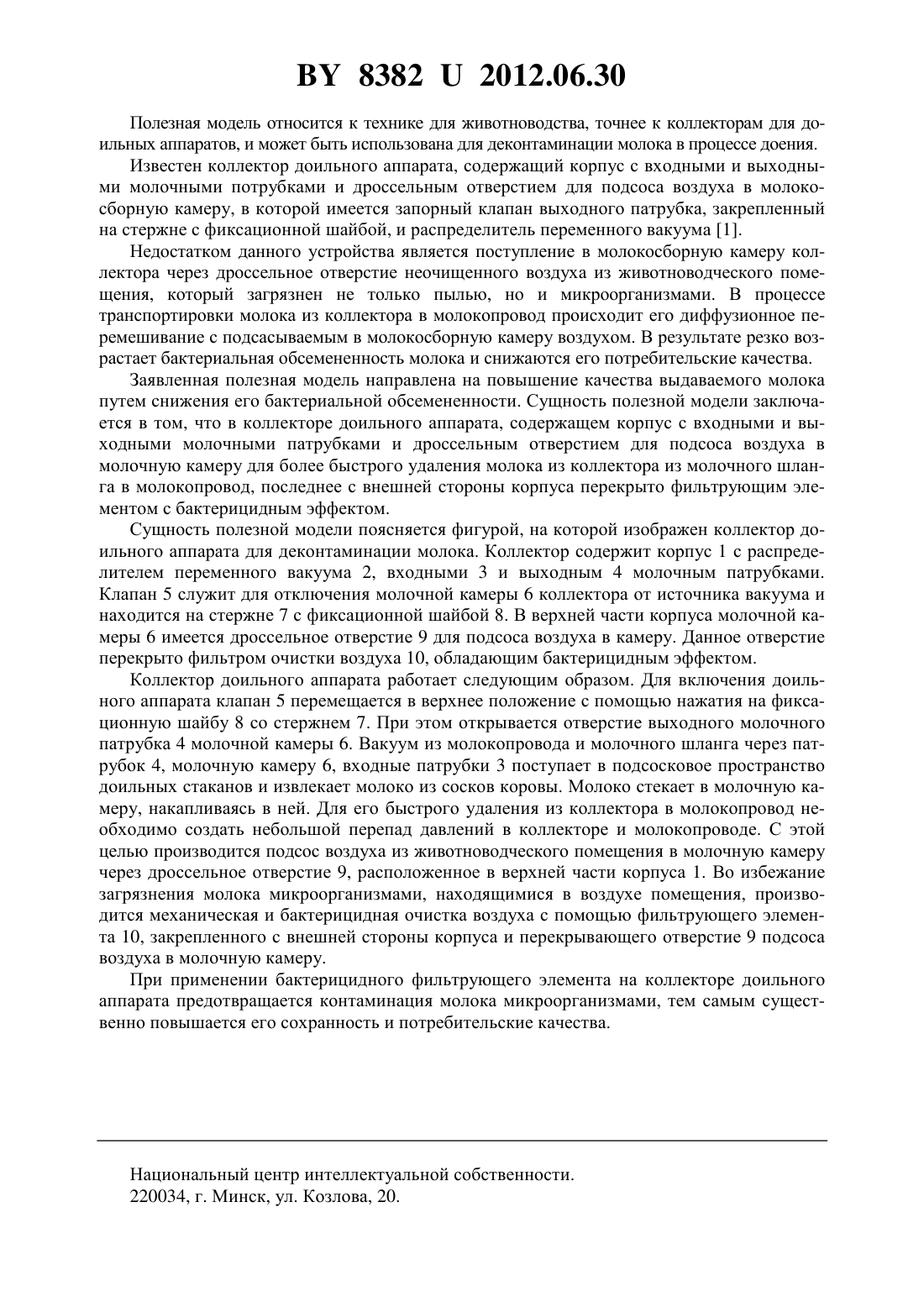

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОЛЛЕКТОР ДОИЛЬНОГО АППАРАТА С ДЕКОНТАМИНАЦИЕЙ МОЛОКА(71) Заявитель Учреждение образования Витебская ордена Знак почета государственная академия ветеринарной медицины(72) Авторы Садовский Михаил Францевич Гончаров Александр Владимирович Брикет Семен Семенович Подрез Виталий Николаевич(73) Патентообладатель Учреждение образования Витебская ордена Знак почета государственная академия ветеринарной медицины(57) Коллектор доильного аппарата с деконтаминацией молока, содержащий корпус с входными и выходным молочными патрубками и дроссельным отверстием для подсоса воздуха в молокосборную камеру, в которой имеется запорный клапан на стержне с фиксационной шайбой, и распределителем переменного вакуума, отличающийся тем, что отверстие для подсоса воздуха в молочную камеру с внешней стороны корпуса закрыто фильтрующим устройством с бактерицидным эффектом.(56) 1. Агрегаты доильные стационарные АДСН-01 2 АДСН-01 Руководство по эксплуатации АДСН-01 00.00.000 РЭ. - Гомель ОДО Центр оперативной печати, 2009. - 38 с. 83822012.06.30 Полезная модель относится к технике для животноводства, точнее к коллекторам для доильных аппаратов, и может быть использована для деконтаминации молока в процессе доения. Известен коллектор доильного аппарата, содержащий корпус с входными и выходными молочными потрубками и дроссельным отверстием для подсоса воздуха в молокосборную камеру, в которой имеется запорный клапан выходного патрубка, закрепленный на стержне с фиксационной шайбой, и распределитель переменного вакуума 1. Недостатком данного устройства является поступление в молокосборную камеру коллектора через дроссельное отверстие неочищенного воздуха из животноводческого помещения, который загрязнен не только пылью, но и микроорганизмами. В процессе транспортировки молока из коллектора в молокопровод происходит его диффузионное перемешивание с подсасываемым в молокосборную камеру воздухом. В результате резко возрастает бактериальная обсемененность молока и снижаются его потребительские качества. Заявленная полезная модель направлена на повышение качества выдаваемого молока путем снижения его бактериальной обсемененности. Сущность полезной модели заключается в том, что в коллекторе доильного аппарата, содержащем корпус с входными и выходными молочными патрубками и дроссельным отверстием для подсоса воздуха в молочную камеру для более быстрого удаления молока из коллектора из молочного шланга в молокопровод, последнее с внешней стороны корпуса перекрыто фильтрующим элементом с бактерицидным эффектом. Сущность полезной модели поясняется фигурой, на которой изображен коллектор доильного аппарата для деконтаминации молока. Коллектор содержит корпус 1 с распределителем переменного вакуума 2, входными 3 и выходным 4 молочным патрубками. Клапан 5 служит для отключения молочной камеры 6 коллектора от источника вакуума и находится на стержне 7 с фиксационной шайбой 8. В верхней части корпуса молочной камеры 6 имеется дроссельное отверстие 9 для подсоса воздуха в камеру. Данное отверстие перекрыто фильтром очистки воздуха 10, обладающим бактерицидным эффектом. Коллектор доильного аппарата работает следующим образом. Для включения доильного аппарата клапан 5 перемещается в верхнее положение с помощью нажатия на фиксационную шайбу 8 со стержнем 7. При этом открывается отверстие выходного молочного патрубка 4 молочной камеры 6. Вакуум из молокопровода и молочного шланга через патрубок 4, молочную камеру 6, входные патрубки 3 поступает в подсосковое пространство доильных стаканов и извлекает молоко из сосков коровы. Молоко стекает в молочную камеру, накапливаясь в ней. Для его быстрого удаления из коллектора в молокопровод необходимо создать небольшой перепад давлений в коллекторе и молокопроводе. С этой целью производится подсос воздуха из животноводческого помещения в молочную камеру через дроссельное отверстие 9, расположенное в верхней части корпуса 1. Во избежание загрязнения молока микроорганизмами, находящимися в воздухе помещения, производится механическая и бактерицидная очистка воздуха с помощью фильтрующего элемента 10, закрепленного с внешней стороны корпуса и перекрывающего отверстие 9 подсоса воздуха в молочную камеру. При применении бактерицидного фильтрующего элемента на коллекторе доильного аппарата предотвращается контаминация молока микроорганизмами, тем самым существенно повышается его сохранность и потребительские качества. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
