Коллектор доильного аппарата
Текст

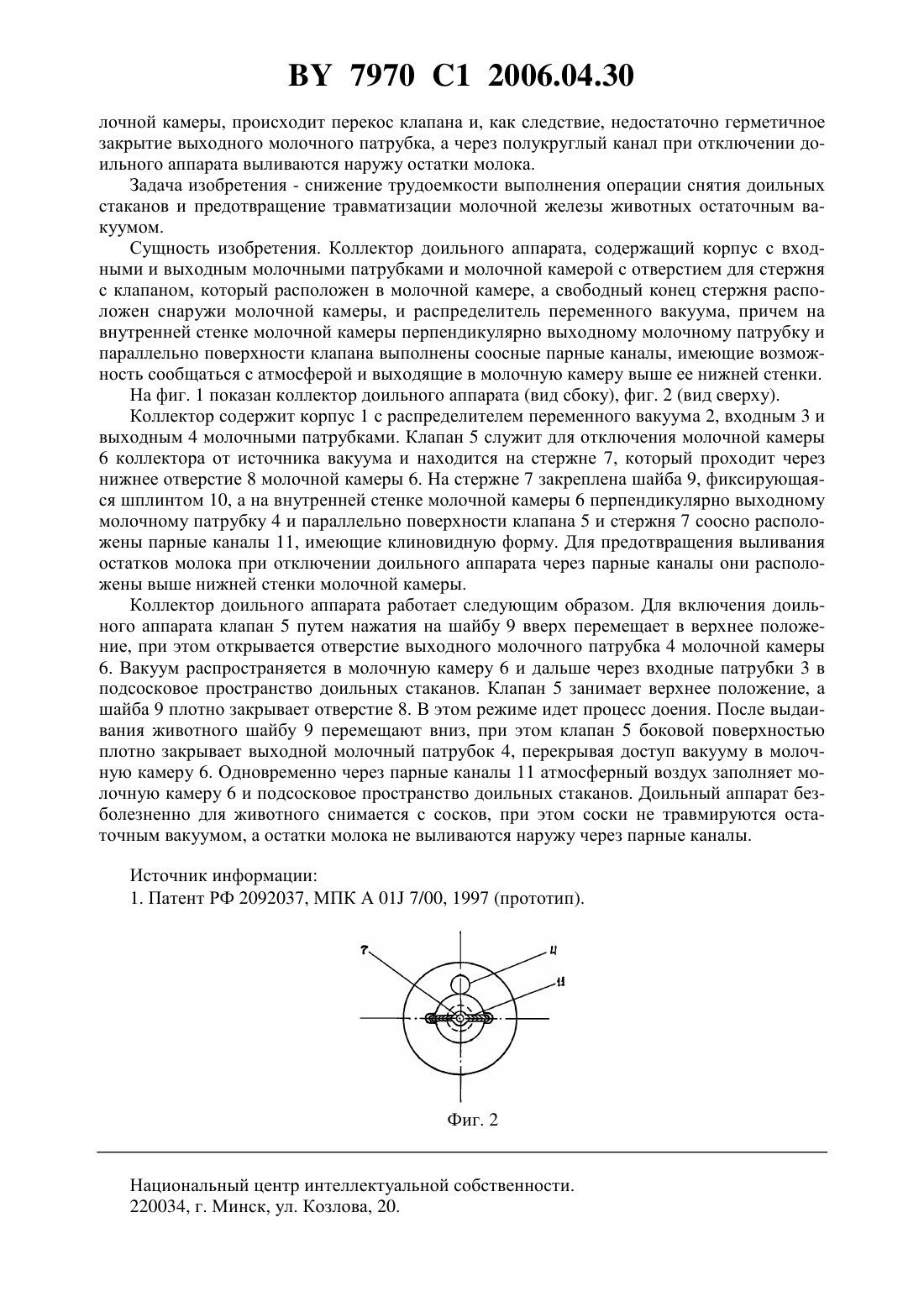

(51)01 7/00 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Гомельагрокомплект(72) Автор Курак Александр Степанович(73) Патентообладатель Открытое акционерное общество Гомельагрокомплект(57) Коллектор доильного аппарата, содержащий корпус с входными и выходным молочными патрубками и молочной камерой с отверстием для стержня с клапаном, который расположен в молочной камере, а свободный конец стержня расположен снаружи молочной камеры, и распределитель переменного вакуума, отличающийся тем, что на внутренней стенке молочной камеры перпендикулярно выходному молочному патрубку и параллельно поверхности клапана выполнены соосные парные каналы, имеющие возможность сообщаться с атмосферой, причем парные каналы выходят в молочную камеру выше ее нижней стенки. Фиг. 1 Изобретение относится к животноводству, в частности к коллекторам для доильных аппаратов. Известен коллектор доильного аппарата, содержащий корпус с молочными патрубками, распределителем переменного вакуума и молочной камерой с отверстием для стержня с клапаном, который расположен в молочной камере, а свободный конец стержня расположен снаружи молочной камеры, причем диаметр стержня выполнен меньше диаметра отверстия молочной камеры, а на внутренней поверхности молочной камеры перпендикулярно ее отверстию выполнен канал, имеющий полукруглую форму, длина которого больше радиуса клапана 1. Однако, в результате того что полукруглый канал выполнен только с одной стороны молочной камеры коллектора, а диаметр стержня клапана меньше диаметра отверстия мо 7970 1 2006.04.30 лочной камеры, происходит перекос клапана и, как следствие, недостаточно герметичное закрытие выходного молочного патрубка, а через полукруглый канал при отключении доильного аппарата выливаются наружу остатки молока. Задача изобретения - снижение трудоемкости выполнения операции снятия доильных стаканов и предотвращение травматизации молочной железы животных остаточным вакуумом. Сущность изобретения. Коллектор доильного аппарата, содержащий корпус с входными и выходным молочными патрубками и молочной камерой с отверстием для стержня с клапаном, который расположен в молочной камере, а свободный конец стержня расположен снаружи молочной камеры, и распределитель переменного вакуума, причем на внутренней стенке молочной камеры перпендикулярно выходному молочному патрубку и параллельно поверхности клапана выполнены соосные парные каналы, имеющие возможность сообщаться с атмосферой и выходящие в молочную камеру выше ее нижней стенки. На фиг. 1 показан коллектор доильного аппарата (вид сбоку), фиг. 2 (вид сверху). Коллектор содержит корпус 1 с распределителем переменного вакуума 2, входным 3 и выходным 4 молочными патрубками. Клапан 5 служит для отключения молочной камеры 6 коллектора от источника вакуума и находится на стержне 7, который проходит через нижнее отверстие 8 молочной камеры 6. На стержне 7 закреплена шайба 9, фиксирующаяся шплинтом 10, а на внутренней стенке молочной камеры 6 перпендикулярно выходному молочному патрубку 4 и параллельно поверхности клапана 5 и стержня 7 соосно расположены парные каналы 11, имеющие клиновидную форму. Для предотвращения выливания остатков молока при отключении доильного аппарата через парные каналы они расположены выше нижней стенки молочной камеры. Коллектор доильного аппарата работает следующим образом. Для включения доильного аппарата клапан 5 путем нажатия на шайбу 9 вверх перемещает в верхнее положение, при этом открывается отверстие выходного молочного патрубка 4 молочной камеры 6. Вакуум распространяется в молочную камеру 6 и дальше через входные патрубки 3 в подсосковое пространство доильных стаканов. Клапан 5 занимает верхнее положение, а шайба 9 плотно закрывает отверстие 8. В этом режиме идет процесс доения. После выдаивания животного шайбу 9 перемещают вниз, при этом клапан 5 боковой поверхностью плотно закрывает выходной молочный патрубок 4, перекрывая доступ вакууму в молочную камеру 6. Одновременно через парные каналы 11 атмосферный воздух заполняет молочную камеру 6 и подсосковое пространство доильных стаканов. Доильный аппарат безболезненно для животного снимается с сосков, при этом соски не травмируются остаточным вакуумом, а остатки молока не выливаются наружу через парные каналы. Источник информации 1. Патент РФ 2092037, МПК А 01 7/00, 1997 (прототип). Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
МПК / Метки
МПК: A01J 7/00
Метки: аппарата, коллектор, доильного
