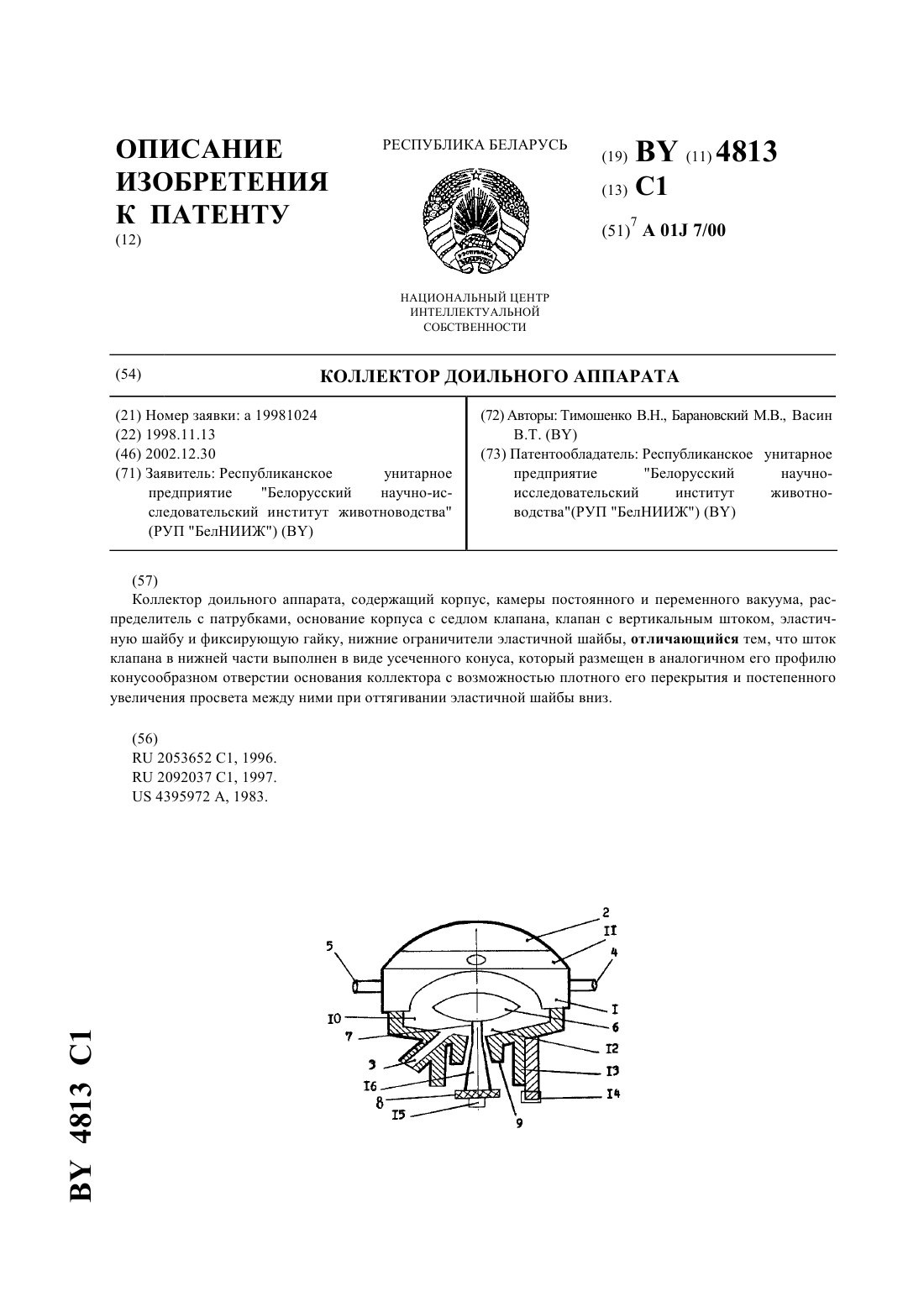

Коллектор доильного аппарата

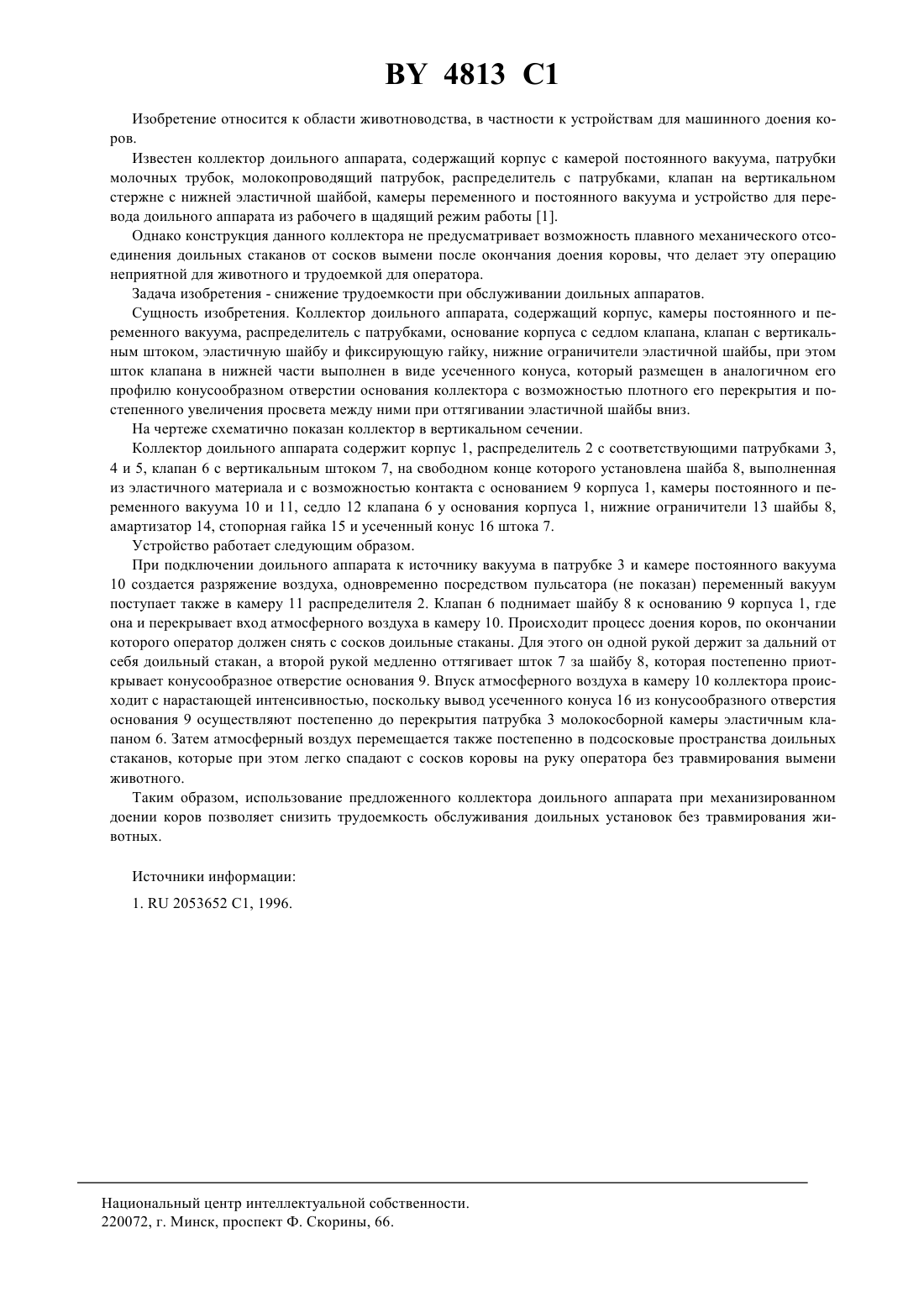

(71) Заявитель Республиканское унитарное предприятие Белорусский научно-исследовательский институт животноводства(73) Патентообладатель Республиканское унитарное предприятие Белорусский научноисследовательский институт животноводства(РУП БелНИИЖ)(57) Коллектор доильного аппарата, содержащий корпус, камеры постоянного и переменного вакуума, распределитель с патрубками, основание корпуса с седлом клапана, клапан с вертикальным штоком, эластичную шайбу и фиксирующую гайку, нижние ограничители эластичной шайбы, отличающийся тем, что шток клапана в нижней части выполнен в виде усеченного конуса, который размещен в аналогичном его профилю конусообразном отверстии основания коллектора с возможностью плотного его перекрытия и постепенного увеличения просвета между ними при оттягивании эластичной шайбы вниз. 4813 1 Изобретение относится к области животноводства, в частности к устройствам для машинного доения коров. Известен коллектор доильного аппарата, содержащий корпус с камерой постоянного вакуума, патрубки молочных трубок, молокопроводящий патрубок, распределитель с патрубками, клапан на вертикальном стержне с нижней эластичной шайбой, камеры переменного и постоянного вакуума и устройство для перевода доильного аппарата из рабочего в щадящий режим работы 1. Однако конструкция данного коллектора не предусматривает возможность плавного механического отсоединения доильных стаканов от сосков вымени после окончания доения коровы, что делает эту операцию неприятной для животного и трудоемкой для оператора. Задача изобретения - снижение трудоемкости при обслуживании доильных аппаратов. Сущность изобретения. Коллектор доильного аппарата, содержащий корпус, камеры постоянного и переменного вакуума, распределитель с патрубками, основание корпуса с седлом клапана, клапан с вертикальным штоком, эластичную шайбу и фиксирующую гайку, нижние ограничители эластичной шайбы, при этом шток клапана в нижней части выполнен в виде усеченного конуса, который размещен в аналогичном его профилю конусообразном отверстии основания коллектора с возможностью плотного его перекрытия и постепенного увеличения просвета между ними при оттягивании эластичной шайбы вниз. На чертеже схематично показан коллектор в вертикальном сечении. Коллектор доильного аппарата содержит корпус 1, распределитель 2 с соответствующими патрубками 3,4 и 5, клапан 6 с вертикальным штоком 7, на свободном конце которого установлена шайба 8, выполненная из эластичного материала и с возможностью контакта с основанием 9 корпуса 1, камеры постоянного и переменного вакуума 10 и 11, седло 12 клапана 6 у основания корпуса 1, нижние ограничители 13 шайбы 8,амартизатор 14, стопорная гайка 15 и усеченный конус 16 штока 7. Устройство работает следующим образом. При подключении доильного аппарата к источнику вакуума в патрубке 3 и камере постоянного вакуума 10 создается разряжение воздуха, одновременно посредством пульсатора (не показан) переменный вакуум поступает также в камеру 11 распределителя 2. Клапан 6 поднимает шайбу 8 к основанию 9 корпуса 1, где она и перекрывает вход атмосферного воздуха в камеру 10. Происходит процесс доения коров, по окончании которого оператор должен снять с сосков доильные стаканы. Для этого он одной рукой держит за дальний от себя доильный стакан, а второй рукой медленно оттягивает шток 7 за шайбу 8, которая постепенно приоткрывает конусообразное отверстие основания 9. Впуск атмосферного воздуха в камеру 10 коллектора происходит с нарастающей интенсивностью, поскольку вывод усеченного конуса 16 из конусообразного отверстия основания 9 осуществляют постепенно до перекрытия патрубка 3 молокосборной камеры эластичным клапаном 6. Затем атмосферный воздух перемещается также постепенно в подсосковые пространства доильных стаканов, которые при этом легко спадают с сосков коровы на руку оператора без травмирования вымени животного. Таким образом, использование предложенного коллектора доильного аппарата при механизированном доении коров позволяет снизить трудоемкость обслуживания доильных установок без травмирования животных. Источники информации 1.2053652 С 1, 1996. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
