Электрический фильтр для прибора оперативного контроля огнезащищенности древесины

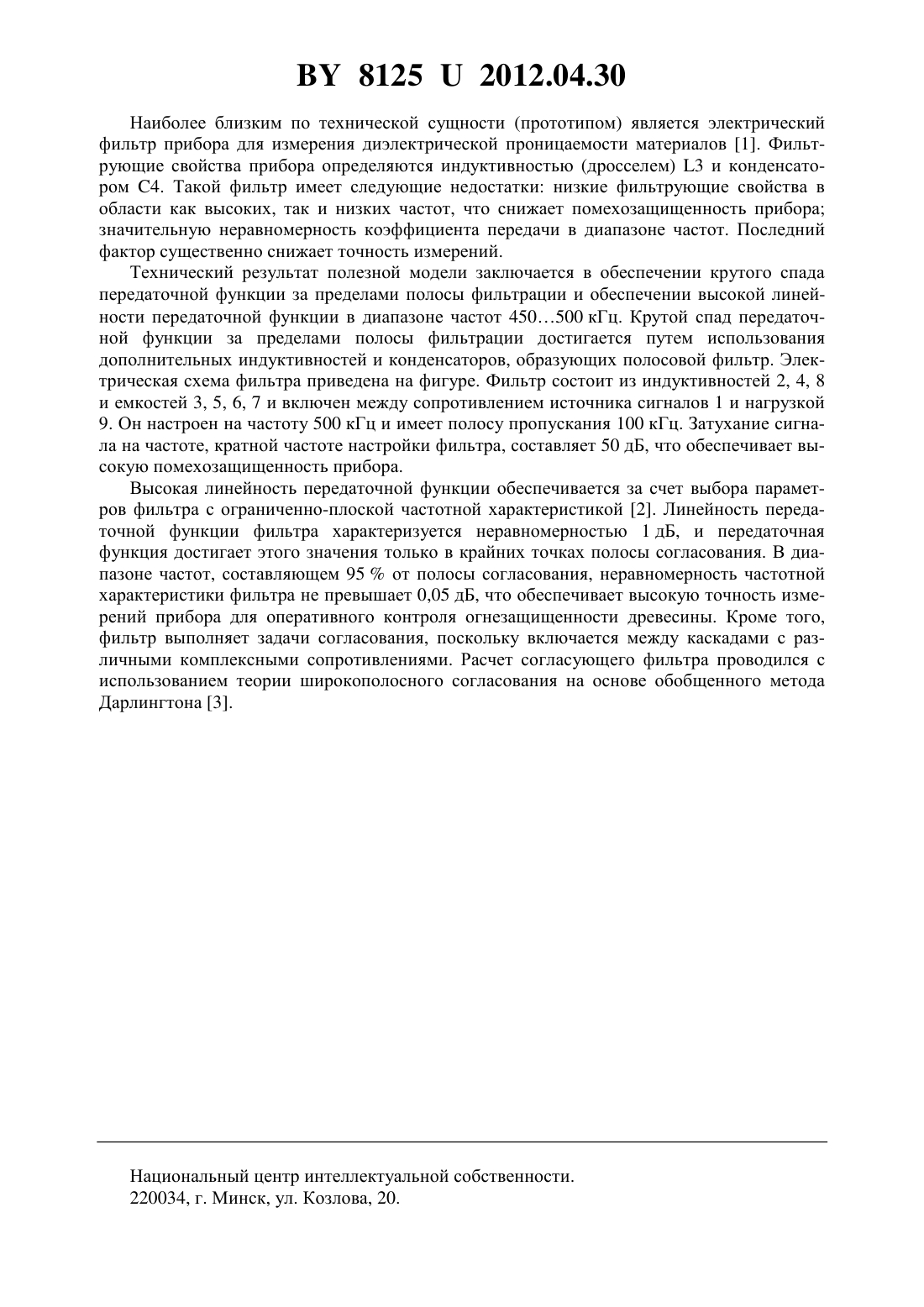

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЭЛЕКТРИЧЕСКИЙ ФИЛЬТР ДЛЯ ПРИБОРА ОПЕРАТИВНОГО КОНТРОЛЯ ОГНЕЗАЩИЩЕННОСТИ ДРЕВЕСИНЫ(71) Заявитель Учреждение Научно-исследовательский институт пожарной безопасности и проблем чрезвычайных ситуаций Министерства по чрезвычайным ситуациям Республики Беларусь(72) Авторы Филиппович Геннадий Александрович Яцукович Александр Геннадьевич Денисевич Александр Петрович Филиппович Андрей Геннадьевич Арестович Дмитрий Николаевич Шашок Виктор Николаевич(73) Патентообладатель Учреждение Научно-исследовательский институт пожарной безопасности и проблем чрезвычайных ситуаций Министерства по чрезвычайным ситуациям Республики Беларусь(57) Электрический фильтр для прибора оперативного контроля огнезащищенности древесины, состоящий из индуктивностей и конденсаторов, отличающийся тем, что введены дополнительные индуктивности и конденсаторы с параметрами, обеспечивающими высокую линейность передаточной функции в диапазоне частот 450500 кГц и крутой спад передаточной функции за пределами полосы фильтрации.(56) 1. Компаненко Л. Прибор для определения диэлектрической проницаемости материалов // Радио. - 2008. -9. - С. 17-18. 2. Филиппович Г.А., Шашок В.Н. Ограниченно-плоские аппроксимирующие функции с корректирующими полиномами Чебышева // Вестник Военной академии Республики Беларусь. - 2010. -1. - С. 54-60. 3. Филиппович Г.А. Теория широкополосного согласования // Электромагнитные волны и электронные системы. - 2005. - Т. 10. -4. - С. 62-69. Полезная модель относится к области спасательной службы и предназначена для фильтрации радиосигналов в приборе оперативного контроля огнезащищенности древесины. 81252012.04.30 Наиболее близким по технической сущности (прототипом) является электрический фильтр прибора для измерения диэлектрической проницаемости материалов 1. Фильтрующие свойства прибора определяются индуктивностью (дросселем) 3 и конденсатором 4. Такой фильтр имеет следующие недостатки низкие фильтрующие свойства в области как высоких, так и низких частот, что снижает помехозащищенность прибора значительную неравномерность коэффициента передачи в диапазоне частот. Последний фактор существенно снижает точность измерений. Технический результат полезной модели заключается в обеспечении крутого спада передаточной функции за пределами полосы фильтрации и обеспечении высокой линейности передаточной функции в диапазоне частот 450500 кГц. Крутой спад передаточной функции за пределами полосы фильтрации достигается путем использования дополнительных индуктивностей и конденсаторов, образующих полосовой фильтр. Электрическая схема фильтра приведена на фигуре. Фильтр состоит из индуктивностей 2, 4, 8 и емкостей 3, 5, 6, 7 и включен между сопротивлением источника сигналов 1 и нагрузкой 9. Он настроен на частоту 500 кГц и имеет полосу пропускания 100 кГц. Затухание сигнала на частоте, кратной частоте настройки фильтра, составляет 50 дБ, что обеспечивает высокую помехозащищенность прибора. Высокая линейность передаточной функции обеспечивается за счет выбора параметров фильтра с ограниченно-плоской частотной характеристикой 2. Линейность передаточной функции фильтра характеризуется неравномерностью 1 дБ, и передаточная функция достигает этого значения только в крайних точках полосы согласования. В диапазоне частот, составляющем 95 от полосы согласования, неравномерность частотной характеристики фильтра не превышает 0,05 дБ, что обеспечивает высокую точность измерений прибора для оперативного контроля огнезащищенности древесины. Кроме того,фильтр выполняет задачи согласования, поскольку включается между каскадами с различными комплексными сопротивлениями. Расчет согласующего фильтра проводился с использованием теории широкополосного согласования на основе обобщенного метода Дарлингтона 3. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
