Устройство для определения качества огнезащитной обработки древесины

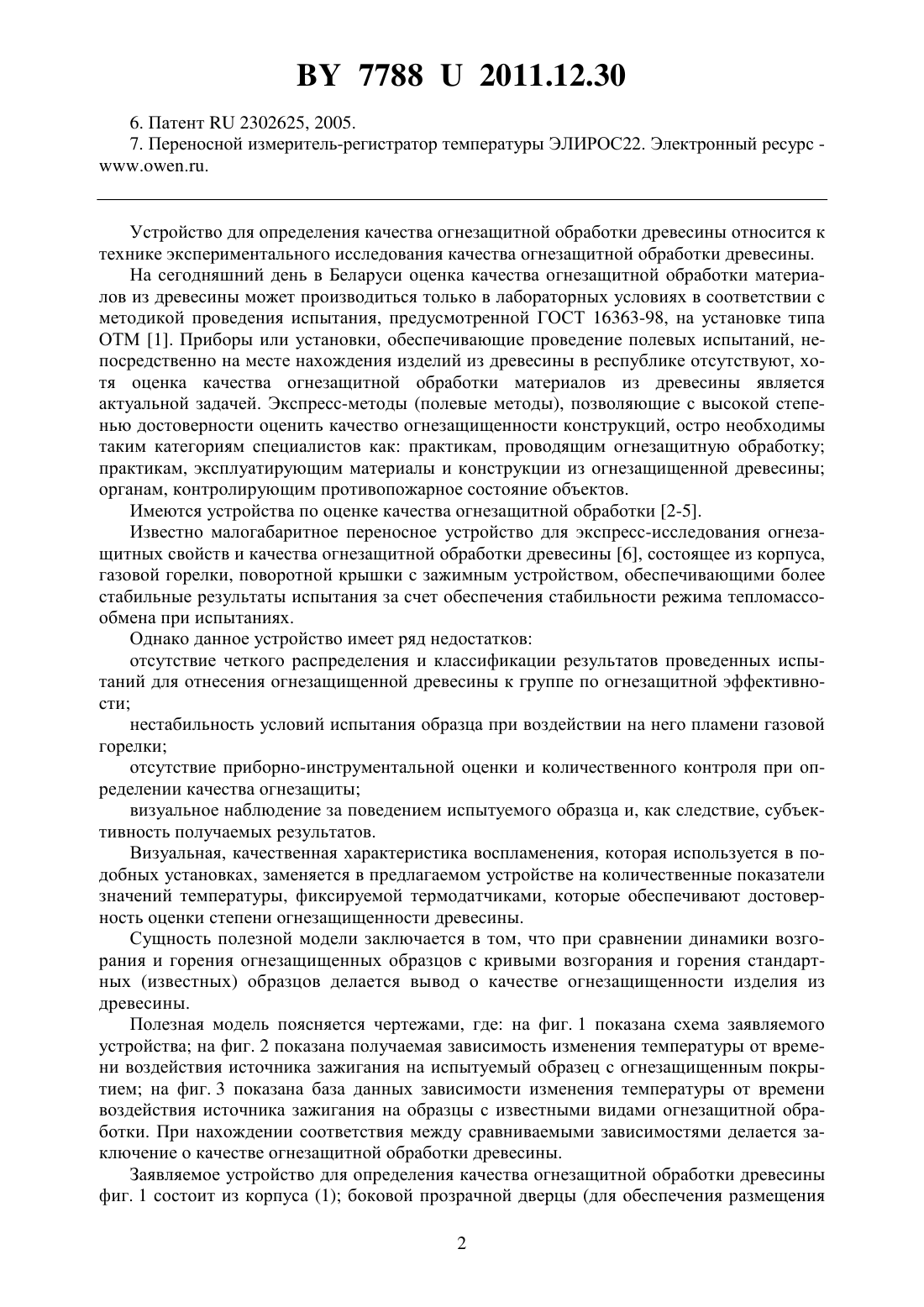

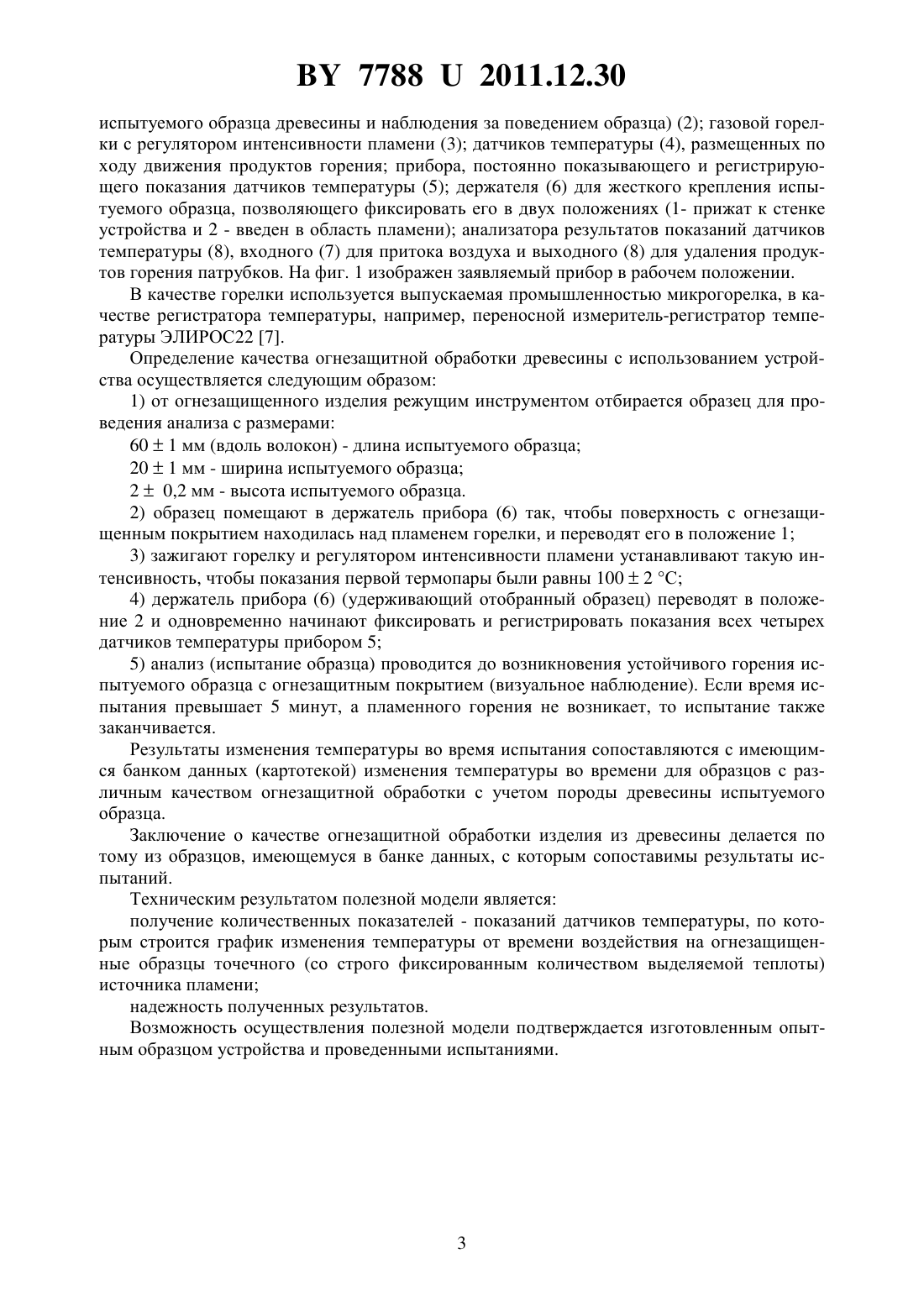

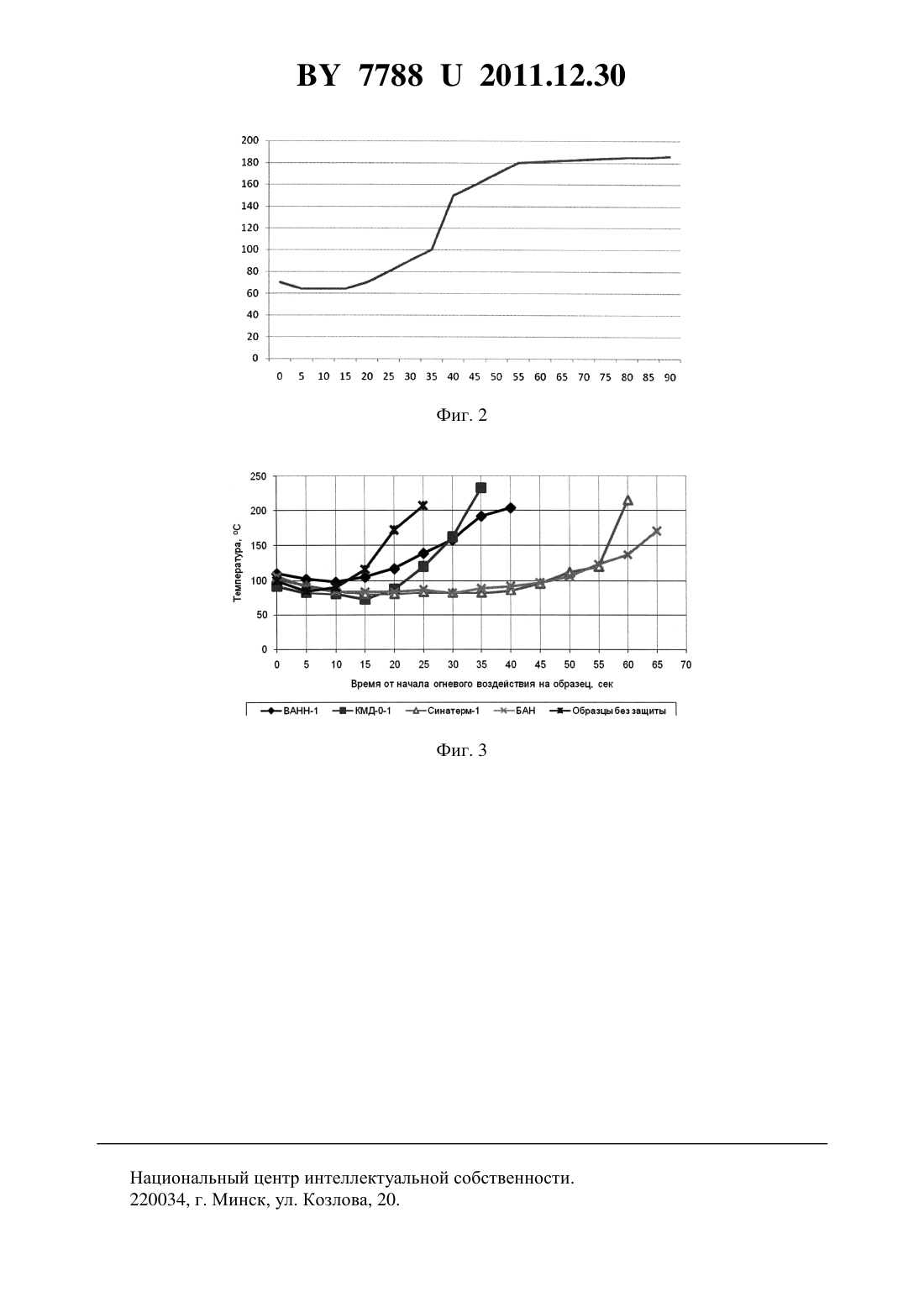

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ КАЧЕСТВА ОГНЕЗАЩИТНОЙ ОБРАБОТКИ ДРЕВЕСИНЫ(71) Заявитель Государственное учреждение образования Институт переподготовки и повышения квалификации Министерства по чрезвычайным ситуациям Республики Беларусь(72) Авторы Горовых Ольга Геннадьевна Михальков Дмитрий Владимирович Маковчик Александр Васильевич(73) Патентообладатель Государственное учреждение образования Институт переподготовки и повышения квалификации Министерства по чрезвычайным ситуациям Республики Беларусь(57) Устройство для определения качества огнезащитной обработки древесины, состоящее из корпуса, газовой горелки, держателя образца, отличающееся тем, что в устройстве размещены датчики температуры, размещенные по ходу движения продуктов горения, и прибор, фиксирующий показания датчиков температуры.(56) 1. ГОСТ 16363-98. Средства защитные для древесины. Метод определения огнезащитных свойств. 2. Патент 9399 1, 1999. 3. Патент 2201273 2, 2003. 4. Патент 2 106166 1, 1998. 5. Патент 3924664 1, 1990. 77882011.12.30 6. Патент 2302625, 2005. 7. Переносной измеритель-регистратор температуры ЭЛИРОС 22. Электронный ресурс Устройство для определения качества огнезащитной обработки древесины относится к технике экспериментального исследования качества огнезащитной обработки древесины. На сегодняшний день в Беларуси оценка качества огнезащитной обработки материалов из древесины может производиться только в лабораторных условиях в соответствии с методикой проведения испытания, предусмотренной ГОСТ 16363-98, на установке типа ОТМ 1. Приборы или установки, обеспечивающие проведение полевых испытаний, непосредственно на месте нахождения изделий из древесины в республике отсутствуют, хотя оценка качества огнезащитной обработки материалов из древесины является актуальной задачей. Экспресс-методы (полевые методы), позволяющие с высокой степенью достоверности оценить качество огнезащищенности конструкций, остро необходимы таким категориям специалистов как практикам, проводящим огнезащитную обработку практикам, эксплуатирующим материалы и конструкции из огнезащищенной древесины органам, контролирующим противопожарное состояние объектов. Имеются устройства по оценке качества огнезащитной обработки 2-5. Известно малогабаритное переносное устройство для экспресс-исследования огнезащитных свойств и качества огнезащитной обработки древесины 6, состоящее из корпуса,газовой горелки, поворотной крышки с зажимным устройством, обеспечивающими более стабильные результаты испытания за счет обеспечения стабильности режима тепломассообмена при испытаниях. Однако данное устройство имеет ряд недостатков отсутствие четкого распределения и классификации результатов проведенных испытаний для отнесения огнезащищенной древесины к группе по огнезащитной эффективности нестабильность условий испытания образца при воздействии на него пламени газовой горелки отсутствие приборно-инструментальной оценки и количественного контроля при определении качества огнезащиты визуальное наблюдение за поведением испытуемого образца и, как следствие, субъективность получаемых результатов. Визуальная, качественная характеристика воспламенения, которая используется в подобных установках, заменяется в предлагаемом устройстве на количественные показатели значений температуры, фиксируемой термодатчиками, которые обеспечивают достоверность оценки степени огнезащищенности древесины. Сущность полезной модели заключается в том, что при сравнении динамики возгорания и горения огнезащищенных образцов с кривыми возгорания и горения стандартных (известных) образцов делается вывод о качестве огнезащищенности изделия из древесины. Полезная модель поясняется чертежами, где на фиг. 1 показана схема заявляемого устройства на фиг. 2 показана получаемая зависимость изменения температуры от времени воздействия источника зажигания на испытуемый образец с огнезащищенным покрытием на фиг. 3 показана база данных зависимости изменения температуры от времени воздействия источника зажигания на образцы с известными видами огнезащитной обработки. При нахождении соответствия между сравниваемыми зависимостями делается заключение о качестве огнезащитной обработки древесины. Заявляемое устройство для определения качества огнезащитной обработки древесины фиг. 1 состоит из корпуса (1) боковой прозрачной дверцы (для обеспечения размещения 2 77882011.12.30 испытуемого образца древесины и наблюдения за поведением образца) (2) газовой горелки с регулятором интенсивности пламени (3) датчиков температуры (4), размещенных по ходу движения продуктов горения прибора, постоянно показывающего и регистрирующего показания датчиков температуры (5) держателя (6) для жесткого крепления испытуемого образца, позволяющего фиксировать его в двух положениях (1- прижат к стенке устройства и 2 - введен в область пламени) анализатора результатов показаний датчиков температуры (8), входного (7) для притока воздуха и выходного (8) для удаления продуктов горения патрубков. На фиг. 1 изображен заявляемый прибор в рабочем положении. В качестве горелки используется выпускаемая промышленностью микрогорелка, в качестве регистратора температуры, например, переносной измеритель-регистратор температуры ЭЛИРОС 22 7. Определение качества огнезащитной обработки древесины с использованием устройства осуществляется следующим образом 1) от огнезащищенного изделия режущим инструментом отбирается образец для проведения анализа с размерами 601 мм (вдоль волокон) - длина испытуемого образца 201 мм - ширина испытуемого образца 20,2 мм - высота испытуемого образца. 2) образец помещают в держатель прибора (6) так, чтобы поверхность с огнезащищенным покрытием находилась над пламенем горелки, и переводят его в положение 1 3) зажигают горелку и регулятором интенсивности пламени устанавливают такую интенсивность, чтобы показания первой термопары были равны 1002 С 4) держатель прибора (6) (удерживающий отобранный образец) переводят в положение 2 и одновременно начинают фиксировать и регистрировать показания всех четырех датчиков температуры прибором 5 5) анализ (испытание образца) проводится до возникновения устойчивого горения испытуемого образца с огнезащитным покрытием (визуальное наблюдение). Если время испытания превышает 5 минут, а пламенного горения не возникает, то испытание также заканчивается. Результаты изменения температуры во время испытания сопоставляются с имеющимся банком данных (картотекой) изменения температуры во времени для образцов с различным качеством огнезащитной обработки с учетом породы древесины испытуемого образца. Заключение о качестве огнезащитной обработки изделия из древесины делается по тому из образцов, имеющемуся в банке данных, с которым сопоставимы результаты испытаний. Техническим результатом полезной модели является получение количественных показателей - показаний датчиков температуры, по которым строится график изменения температуры от времени воздействия на огнезащищенные образцы точечного (со строго фиксированным количеством выделяемой теплоты) источника пламени надежность полученных результатов. Возможность осуществления полезной модели подтверждается изготовленным опытным образцом устройства и проведенными испытаниями. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
