Фильтр нижних частот с регулируемой полосой пропускания
Номер патента: U 5404
Опубликовано: 30.08.2009
Авторы: Пегасин Денис Владимирович, Онищук Александр Григорьевич
Текст
(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ФИЛЬТР НИЖНИХ ЧАСТОТ С РЕГУЛИРУЕМОЙ ПОЛОСОЙ ПРОПУСКАНИЯ(71) Заявитель Учреждение образования Военная академия Республики Беларусь(72) Авторы Онищук Александр Григорьевич Пегасин Денис Владимирович(73) Патентообладатель Учреждение образования Военная академия Республики Беларусь(57) Фильтр нижних частот с регулируемой полосой пропускания, содержащий входную емкость, один из полюсов которой заземлен, а второй является входным полюсом устройства, выходную емкость, один из полюсов которой заземлен, а второй является выходным полюсом устройства, отличающийся тем, что между незаземленными полюсами емкостей включен последовательно короткозамкнутый шлейф переменной длины. Фиг. 1 Полезная модель относится к радиотехнике, в частности к устройствам плавной регулировки полосы пропускания в цепях полного сопротивления, содержащих только пассивные электрические элементы в качестве компонентов схемы, и может быть 54042009.08.30 использована в качестве фильтра нижних частот с регулируемой шириной полосы пропускания. Наиболее близким по совокупности признаков к заявляемой полезной модели является устройство 1, с. 246 для плавной регулировки полосы пропускания без уменьшения коэффициента передачи на резонансной частоте, содержащее входную емкость, один из полюсов которой является входным полюсом устройства, а второй соединен с одним из полюсов выходной емкости, свободный полюс которой является выходным полюсом устройства, в точку соединения емкостей включен короткозамкнутый шлейф переменной длины. Недостатком известного устройства является невозможность его использования в качестве фильтра нижних частот, поскольку коэффициент передачи такого устройства на нулевой частоте всегда равен нулю. Задачей полезной модели является обеспечение среднего значения коэффициента передачи не ниже заданного уровня в диапазоне частот, включающем нулевую частоту, при плавном изменении ширины полосы пропускания. Техническим результатом осуществления полезной модели является обеспечение среднего значения коэффициента передачи не ниже заданной величины в диапазоне частот, включающем нулевую частоту при изменении полосы пропускания более чем в 5 раз. Поставленная задача решается тем, что в устройство для плавной регулировки полосы пропускания, содержащее входную емкость, один из полюсов которой заземлен, а второй является входным полюсом устройства, выходную емкость, один из полюсов которой заземлен, а второй является выходным полюсом устройства, между незаземленными полюсами емкостей включен последовательно короткозамкнутый шлейф переменной длины. На фиг. 1 приведена схема заявляемой полезной модели, на фиг. 2 - зависимость ширины полосы пропусканияот длины короткозамкнутого шлейфа, на фиг. 3 - зависимость среднего значения коэффициента передачи р ср в диапазоне частот, включающем нулевую частоту, от длины короткозамкнутого шлейфа. Принцип работы устройства заключается в следующем. Для регулировки полосы пропускания в устройстве, включенном в состав тракта, изменяют длину короткозамкнутого шлейфа. Плавность регулировки обеспечивается необходимостью изменения только одного параметра шлейфа. Обеспечение среднего значения коэффициента передачи не ниже заданной величины в диапазоне частот, включающем нулевую частоту, осуществляется за счет свойств сопротивления шлейфа. Устройство работает следующим образом. Сопротивление короткозамкнутого шлейфа определяется выражением,(1)где- волновое сопротивление линии передачи- угловая частота- длина короткозамкнутого шлейфа с - скорость света в вакууме. В случае равенства входной и выходной емкостей 12 нормированная классическая матрица передачи А предлагаемого устройства равна где- сопротивление шлейфа, определяемое выражением (1). На нулевой частоте коэффициент передачи схемы 2 54042009.08.30 где 11, 2, 2,22 - элементы матрицы, определяемой выражением (2) а - определитель матрицы, определяемой выражением (2)- волновое сопротивление линии передачи,всегда равен единице (за счет свойств последовательно включенного шлейфа), что для пассивной цепи является максимально достижимым значением. При этом изменение длины короткозамкнутого шлейфа приводит к изменению ширины полосы пропускания цепи. В то же время изменение среднего значения коэффициента передачи в диапазоне частот,включающем нулевую частоту, остается в пределах заданной величины. Таким образом,путем изменения длины шлейфа можно добиться изменения ширины полосы пропускания, в то время как среднее значение коэффициента передачи в полосе частот остается не ниже заданного уровня. В качестве доказательства возможности достижения технического результата приведено устройство, предназначенное для использования в качестве фильтра нижних частот с регулируемой шириной полосы пропускания (фиг. 1). Параметры схемы С 1 С 21 (пФ)50 (Ом) регулировка длины (РД) короткозамкнутого шлейфа находится в положении 1, что соответствует длине шлейфа 2 см. При изменении длины короткозамкнутого шлейфа от 2 см (положение 1 РД на фиг. 1) до ах 11 см (положение 2 РД на фиг. 1) изменяется ширина полосы пропускания схемыболее чем в 5 раз (фиг. 2). При этом обеспечивается среднее значение коэффициента передачи мощности схемы р ср в диапазоне частот, включающем нулевую частоту, не ниже уровня 0,88 (фиг. 3). Откуда следует, что схема, приведенная на фиг. 1, при любом значении длины шлейфа отдо ах выполняет функции фильтра нижних частот. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3

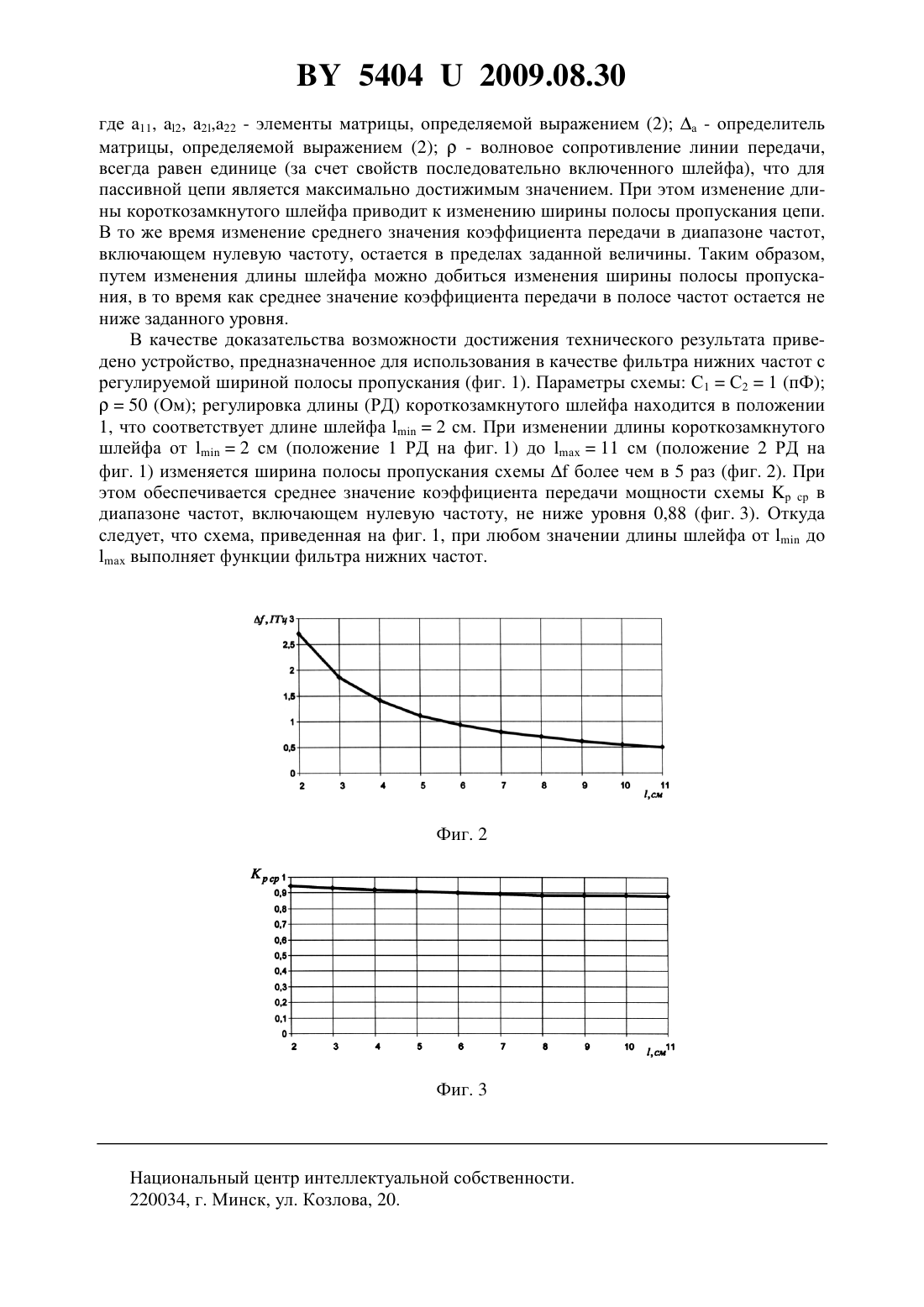

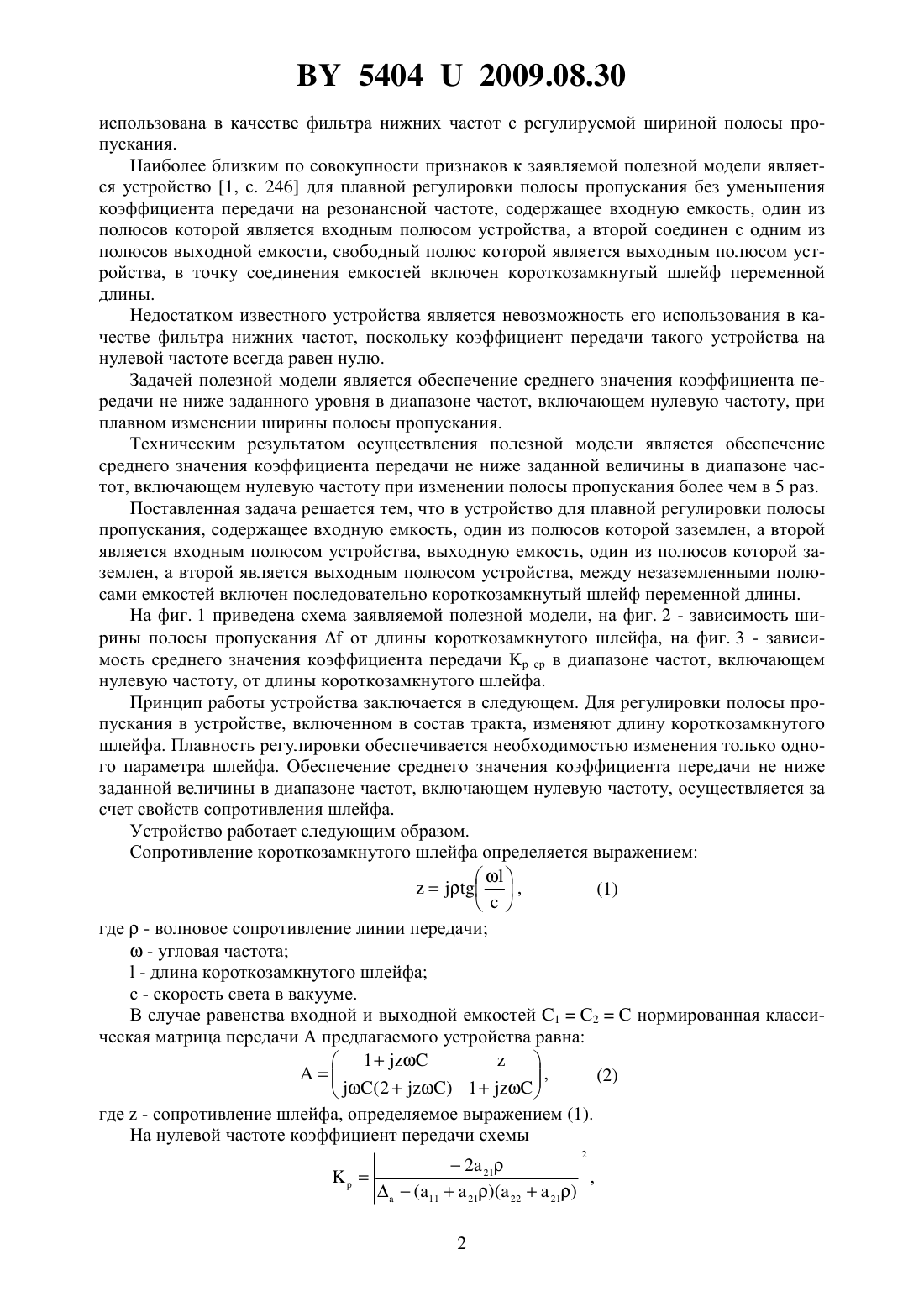

МПК / Метки
МПК: H03H 7/09
Метки: фильтр, полосой, пропускания, частот, регулируемой, нижних
