Пеногенератор с интенсификацией подачи пены сжатым воздухом

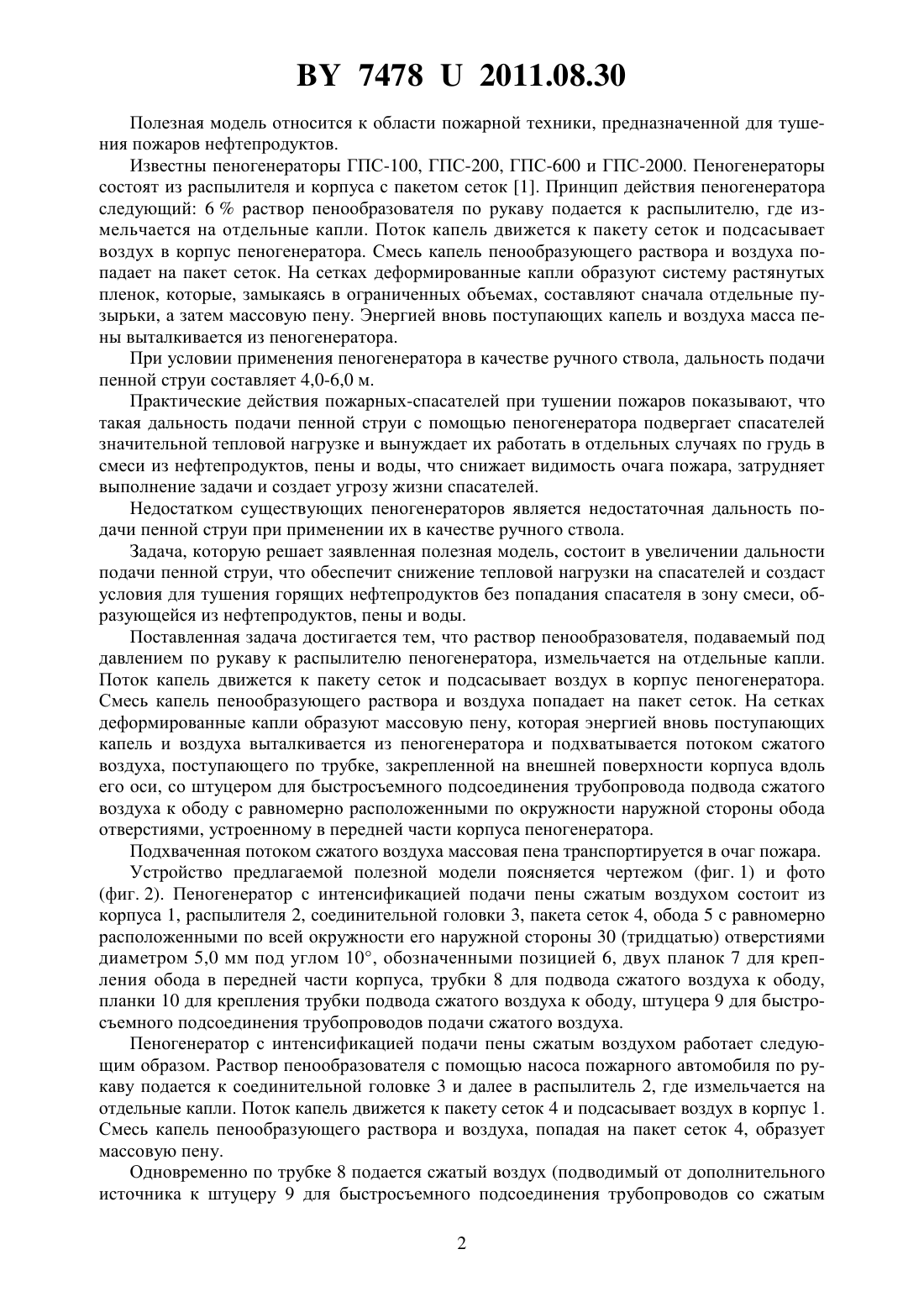

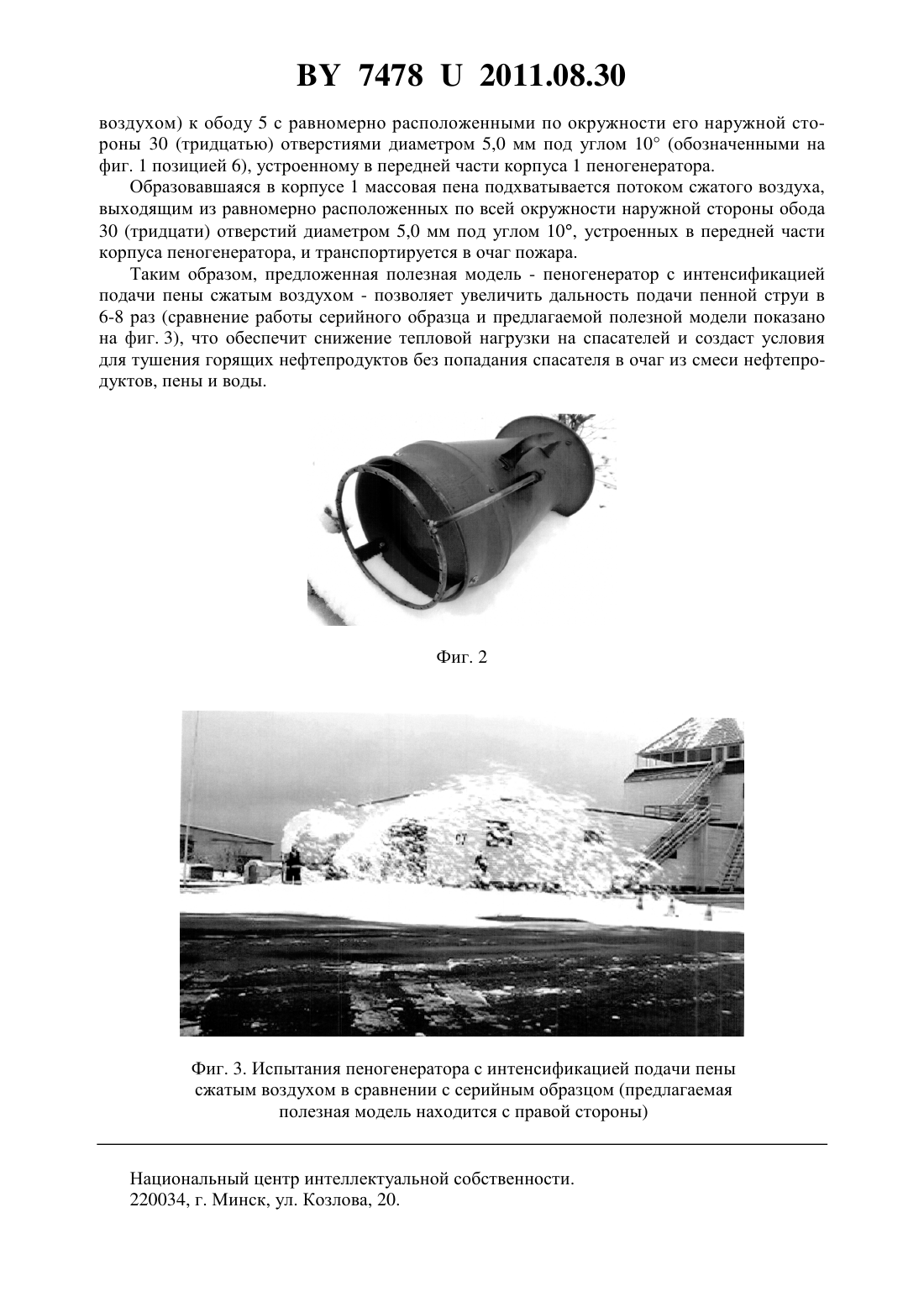

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПЕНОГЕНЕРАТОР С ИНТЕНСИФИКАЦИЕЙ ПОДАЧИ ПЕНЫ СЖАТЫМ ВОЗДУХОМ(71) Заявитель Государственное учреждение образования Институт переподготовки и повышения квалификации Министерства по чрезвычайным ситуациям Республики Беларусь(72) Авторы Кондратович Александр Андреевич Маковчик Александр Васильевич(73) Патентообладатель Государственное учреждение образования Институт переподготовки и повышения квалификации Министерства по чрезвычайным ситуациям Республики Беларусь(57) Пеногенератор с интенсификацией подачи пены сжатым воздухом, содержащий корпус, распылитель, соединительную головку, отличающийся тем, что на внешней поверхности корпуса устроена трубка со штуцером для быстросъемного подсоединения трубопровода подвода сжатого воздуха к ободу с равномерно расположенными по окружности наружной стороны обода 30 отверстиями диаметром 5,0 мм под углом 10, устроенному в передней части корпуса пеногенератора. 74782011.08.30 Полезная модель относится к области пожарной техники, предназначенной для тушения пожаров нефтепродуктов. Известны пеногенераторы ГПС-100, ГПС-200, ГПС-600 и ГПС-2000. Пеногенераторы состоят из распылителя и корпуса с пакетом сеток 1. Принцип действия пеногенератора следующий 6 раствор пенообразователя по рукаву подается к распылителю, где измельчается на отдельные капли. Поток капель движется к пакету сеток и подсасывает воздух в корпус пеногенератора. Смесь капель пенообразующего раствора и воздуха попадает на пакет сеток. На сетках деформированные капли образуют систему растянутых пленок, которые, замыкаясь в ограниченных объемах, составляют сначала отдельные пузырьки, а затем массовую пену. Энергией вновь поступающих капель и воздуха масса пены выталкивается из пеногенератора. При условии применения пеногенератора в качестве ручного ствола, дальность подачи пенной струи составляет 4,0-6,0 м. Практические действия пожарных-спасателей при тушении пожаров показывают, что такая дальность подачи пенной струи с помощью пеногенератора подвергает спасателей значительной тепловой нагрузке и вынуждает их работать в отдельных случаях по грудь в смеси из нефтепродуктов, пены и воды, что снижает видимость очага пожара, затрудняет выполнение задачи и создает угрозу жизни спасателей. Недостатком существующих пеногенераторов является недостаточная дальность подачи пенной струи при применении их в качестве ручного ствола. Задача, которую решает заявленная полезная модель, состоит в увеличении дальности подачи пенной струи, что обеспечит снижение тепловой нагрузки на спасателей и создаст условия для тушения горящих нефтепродуктов без попадания спасателя в зону смеси, образующейся из нефтепродуктов, пены и воды. Поставленная задача достигается тем, что раствор пенообразователя, подаваемый под давлением по рукаву к распылителю пеногенератора, измельчается на отдельные капли. Поток капель движется к пакету сеток и подсасывает воздух в корпус пеногенератора. Смесь капель пенообразующего раствора и воздуха попадает на пакет сеток. На сетках деформированные капли образуют массовую пену, которая энергией вновь поступающих капель и воздуха выталкивается из пеногенератора и подхватывается потоком сжатого воздуха, поступающего по трубке, закрепленной на внешней поверхности корпуса вдоль его оси, со штуцером для быстросъемного подсоединения трубопровода подвода сжатого воздуха к ободу с равномерно расположенными по окружности наружной стороны обода отверстиями, устроенному в передней части корпуса пеногенератора. Подхваченная потоком сжатого воздуха массовая пена транспортируется в очаг пожара. Устройство предлагаемой полезной модели поясняется чертежом (фиг. 1) и фото(фиг. 2). Пеногенератор с интенсификацией подачи пены сжатым воздухом состоит из корпуса 1, распылителя 2, соединительной головки 3, пакета сеток 4, обода 5 с равномерно расположенными по всей окружности его наружной стороны 30 (тридцатью) отверстиями диаметром 5,0 мм под углом 10, обозначенными позицией 6, двух планок 7 для крепления обода в передней части корпуса, трубки 8 для подвода сжатого воздуха к ободу,планки 10 для крепления трубки подвода сжатого воздуха к ободу, штуцера 9 для быстросъемного подсоединения трубопроводов подачи сжатого воздуха. Пеногенератор с интенсификацией подачи пены сжатым воздухом работает следующим образом. Раствор пенообразователя с помощью насоса пожарного автомобиля по рукаву подается к соединительной головке 3 и далее в распылитель 2, где измельчается на отдельные капли. Поток капель движется к пакету сеток 4 и подсасывает воздух в корпус 1. Смесь капель пенообразующего раствора и воздуха, попадая на пакет сеток 4, образует массовую пену. Одновременно по трубке 8 подается сжатый воздух (подводимый от дополнительного источника к штуцеру 9 для быстросъемного подсоединения трубопроводов со сжатым 2 74782011.08.30 воздухом) к ободу 5 с равномерно расположенными по окружности его наружной стороны 30 (тридцатью) отверстиями диаметром 5,0 мм под углом 10 (обозначенными на фиг. 1 позицией 6), устроенному в передней части корпуса 1 пеногенератора. Образовавшаяся в корпусе 1 массовая пена подхватывается потоком сжатого воздуха,выходящим из равномерно расположенных по всей окружности наружной стороны обода 30 (тридцати) отверстий диаметром 5,0 мм под углом 10, устроенных в передней части корпуса пеногенератора, и транспортируется в очаг пожара. Таким образом, предложенная полезная модель - пеногенератор с интенсификацией подачи пены сжатым воздухом - позволяет увеличить дальность подачи пенной струи в 6-8 раз (сравнение работы серийного образца и предлагаемой полезной модели показано на фиг. 3), что обеспечит снижение тепловой нагрузки на спасателей и создаст условия для тушения горящих нефтепродуктов без попадания спасателя в очаг из смеси нефтепродуктов, пены и воды. Фиг. 3. Испытания пеногенератора с интенсификацией подачи пены сжатым воздухом в сравнении с серийным образцом (предлагаемая полезная модель находится с правой стороны) Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
