Распределитель сыпучих материалов

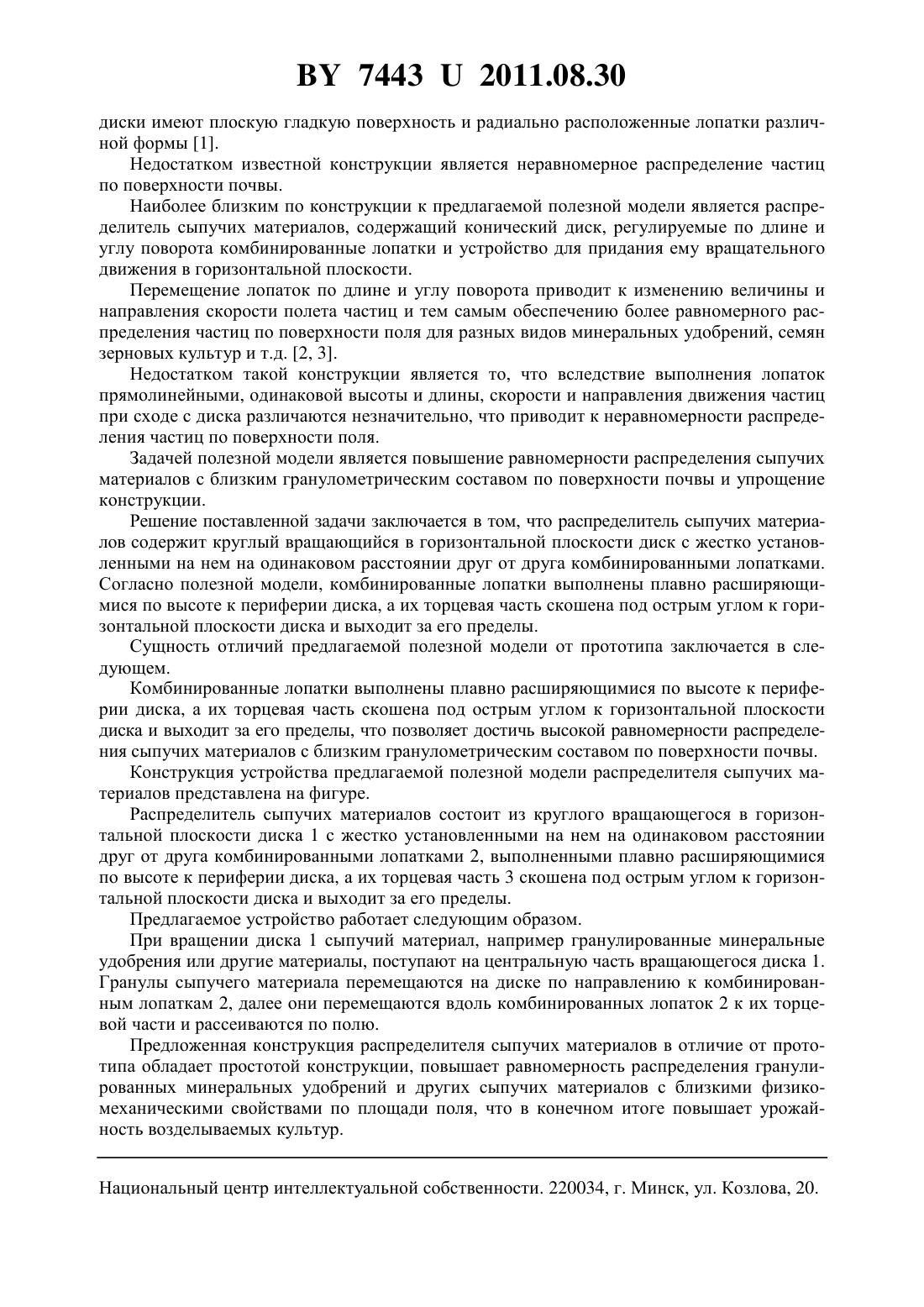

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Филиппов Александр Иванович Заяц Эдуард Владимирович Ладутько Сергей Николаевич Филатова Наталья Александровна Эбертс Алина Анатольевна(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) Распределитель сыпучих материалов, содержащий круглый вращающийся в горизонтальной плоскости диск с жестко установленными на нем на одинаковом расстоянии друг от друга комбинированными лопатками, отличающийся тем, что комбинированные лопатки выполнены плавно расширяющимися по высоте к периферии диска, а их торцевая часть скошена под острым углом к горизонтальной плоскости диска и выходит за его пределы.(56) 1. Клочков А.В., Чайчиц Н.В. и др. Сельскохозяйственные машины Учебник. - Мн. Ураджай, 1997. - С. 122-125, 140. 2. Разбрасыватель удобрений дисковый РДУ-1,5 Руководство по эксплуатации. - Полоцк ОАО Полоцкий завод Проммашремонт, 2007. - 23 с. 3. Степук Л.Я., Дашков В.Н., Петровец В.Р. Машины для применения средств химизации в земледелии Учебное пособие. - Мн. Дикта, 2006. - С. 68. Полезная модель относится к технике распределения сыпучих материалов и может быть использована для распределения гранулированных минеральных удобрений, семян зерновых культур, трав и подобных материалов по поверхности почвы. Известны распределители сыпучих материалов по поверхности почвы, имеющие рабочие органы в виде вращающихся центробежных дисков с лопатками. Центробежные 74432011.08.30 диски имеют плоскую гладкую поверхность и радиально расположенные лопатки различной формы 1. Недостатком известной конструкции является неравномерное распределение частиц по поверхности почвы. Наиболее близким по конструкции к предлагаемой полезной модели является распределитель сыпучих материалов, содержащий конический диск, регулируемые по длине и углу поворота комбинированные лопатки и устройство для придания ему вращательного движения в горизонтальной плоскости. Перемещение лопаток по длине и углу поворота приводит к изменению величины и направления скорости полета частиц и тем самым обеспечению более равномерного распределения частиц по поверхности поля для разных видов минеральных удобрений, семян зерновых культур и т.д. 2, 3. Недостатком такой конструкции является то, что вследствие выполнения лопаток прямолинейными, одинаковой высоты и длины, скорости и направления движения частиц при сходе с диска различаются незначительно, что приводит к неравномерности распределения частиц по поверхности поля. Задачей полезной модели является повышение равномерности распределения сыпучих материалов с близким гранулометрическим составом по поверхности почвы и упрощение конструкции. Решение поставленной задачи заключается в том, что распределитель сыпучих материалов содержит круглый вращающийся в горизонтальной плоскости диск с жестко установленными на нем на одинаковом расстоянии друг от друга комбинированными лопатками. Согласно полезной модели, комбинированные лопатки выполнены плавно расширяющимися по высоте к периферии диска, а их торцевая часть скошена под острым углом к горизонтальной плоскости диска и выходит за его пределы. Сущность отличий предлагаемой полезной модели от прототипа заключается в следующем. Комбинированные лопатки выполнены плавно расширяющимися по высоте к периферии диска, а их торцевая часть скошена под острым углом к горизонтальной плоскости диска и выходит за его пределы, что позволяет достичь высокой равномерности распределения сыпучих материалов с близким гранулометрическим составом по поверхности почвы. Конструкция устройства предлагаемой полезной модели распределителя сыпучих материалов представлена на фигуре. Распределитель сыпучих материалов состоит из круглого вращающегося в горизонтальной плоскости диска 1 с жестко установленными на нем на одинаковом расстоянии друг от друга комбинированными лопатками 2, выполненными плавно расширяющимися по высоте к периферии диска, а их торцевая часть 3 скошена под острым углом к горизонтальной плоскости диска и выходит за его пределы. Предлагаемое устройство работает следующим образом. При вращении диска 1 сыпучий материал, например гранулированные минеральные удобрения или другие материалы, поступают на центральную часть вращающегося диска 1. Гранулы сыпучего материала перемещаются на диске по направлению к комбинированным лопаткам 2, далее они перемещаются вдоль комбинированных лопаток 2 к их торцевой части и рассеиваются по полю. Предложенная конструкция распределителя сыпучих материалов в отличие от прототипа обладает простотой конструкции, повышает равномерность распределения гранулированных минеральных удобрений и других сыпучих материалов с близкими физикомеханическими свойствами по площади поля, что в конечном итоге повышает урожайность возделываемых культур. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
