Кристаллизатор для непрерывного литья плоских слитков

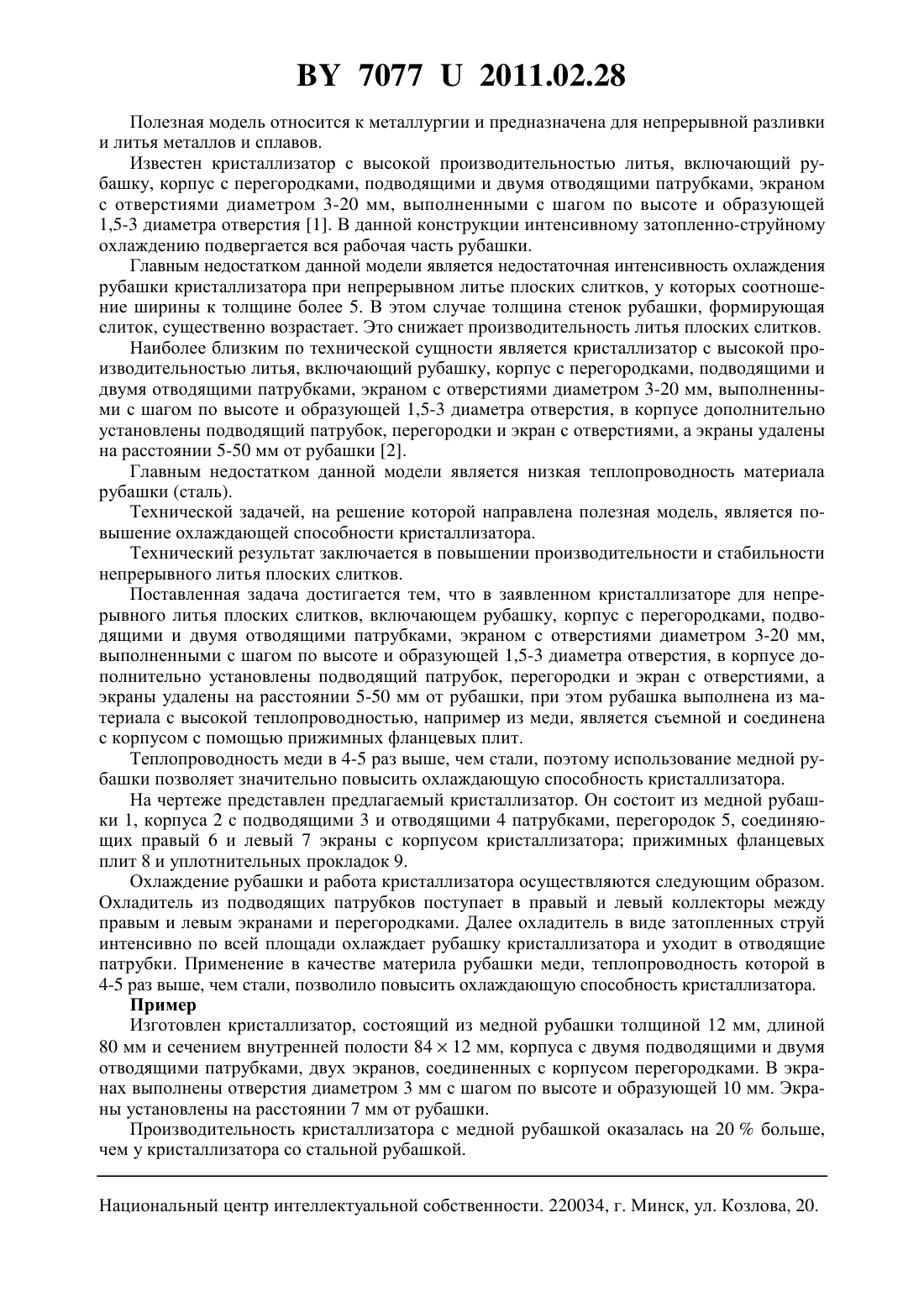

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КРИСТАЛЛИЗАТОР ДЛЯ НЕПРЕРЫВНОГО ЛИТЬЯ ПЛОСКИХ СЛИТКОВ(71) Заявитель Государственное научное учреждение Институт технологии металлов Национальной академии наук Беларуси(72) Авторы Стеценко Владимир Юзефович Чудаков Сергей Романович(73) Патентообладатель Государственное научное учреждение Институт технологии металлов Национальной академии наук Беларуси(57) 1. Кристаллизатор для непрерывного литья плоских слитков, включающий рубашку,корпус с перегородками, подводящими и двумя отводящими патрубками, экраном с отверстиями диаметром 3-20 мм, выполненными с шагом по высоте и образующей 1,5-3 диаметра отверстия, в корпусе дополнительно установлены подводящий патрубок, перегородки и экран с отверстиями, а экраны удалены на расстоянии 5-50 мм от рубашки, отличающийся тем, что рубашка выполнена из материала с высокой теплопроводностью,является съемной и соединена с корпусом с помощью прижимных фланцевых плит. 2. Кристаллизатор по п. 1, отличающийся тем, что рубашка из материала с высокой теплопроводностью выполнена из меди. 70772011.02.28 Полезная модель относится к металлургии и предназначена для непрерывной разливки и литья металлов и сплавов. Известен кристаллизатор с высокой производительностью литья, включающий рубашку, корпус с перегородками, подводящими и двумя отводящими патрубками, экраном с отверстиями диаметром 3-20 мм, выполненными с шагом по высоте и образующей 1,5-3 диаметра отверстия 1. В данной конструкции интенсивному затопленно-струйному охлаждению подвергается вся рабочая часть рубашки. Главным недостатком данной модели является недостаточная интенсивность охлаждения рубашки кристаллизатора при непрерывном литье плоских слитков, у которых соотношение ширины к толщине более 5. В этом случае толщина стенок рубашки, формирующая слиток, существенно возрастает. Это снижает производительность литья плоских слитков. Наиболее близким по технической сущности является кристаллизатор с высокой производительностью литья, включающий рубашку, корпус с перегородками, подводящими и двумя отводящими патрубками, экраном с отверстиями диаметром 3-20 мм, выполненными с шагом по высоте и образующей 1,5-3 диаметра отверстия, в корпусе дополнительно установлены подводящий патрубок, перегородки и экран с отверстиями, а экраны удалены на расстоянии 5-50 мм от рубашки 2. Главным недостатком данной модели является низкая теплопроводность материала рубашки (сталь). Технической задачей, на решение которой направлена полезная модель, является повышение охлаждающей способности кристаллизатора. Технический результат заключается в повышении производительности и стабильности непрерывного литья плоских слитков. Поставленная задача достигается тем, что в заявленном кристаллизаторе для непрерывного литья плоских слитков, включающем рубашку, корпус с перегородками, подводящими и двумя отводящими патрубками, экраном с отверстиями диаметром 3-20 мм,выполненными с шагом по высоте и образующей 1,5-3 диаметра отверстия, в корпусе дополнительно установлены подводящий патрубок, перегородки и экран с отверстиями, а экраны удалены на расстоянии 5-50 мм от рубашки, при этом рубашка выполнена из материала с высокой теплопроводностью, например из меди, является съемной и соединена с корпусом с помощью прижимных фланцевых плит. Теплопроводность меди в 4-5 раз выше, чем стали, поэтому использование медной рубашки позволяет значительно повысить охлаждающую способность кристаллизатора. На чертеже представлен предлагаемый кристаллизатор. Он состоит из медной рубашки 1, корпуса 2 с подводящими 3 и отводящими 4 патрубками, перегородок 5, соединяющих правый 6 и левый 7 экраны с корпусом кристаллизатора прижимных фланцевых плит 8 и уплотнительных прокладок 9. Охлаждение рубашки и работа кристаллизатора осуществляются следующим образом. Охладитель из подводящих патрубков поступает в правый и левый коллекторы между правым и левым экранами и перегородками. Далее охладитель в виде затопленных струй интенсивно по всей площади охлаждает рубашку кристаллизатора и уходит в отводящие патрубки. Применение в качестве материла рубашки меди, теплопроводность которой в 4-5 раз выше, чем стали, позволило повысить охлаждающую способность кристаллизатора. Пример Изготовлен кристаллизатор, состоящий из медной рубашки толщиной 12 мм, длиной 80 мм и сечением внутренней полости 8412 мм, корпуса с двумя подводящими и двумя отводящими патрубками, двух экранов, соединенных с корпусом перегородками. В экранах выполнены отверстия диаметром 3 мм с шагом по высоте и образующей 10 мм. Экраны установлены на расстоянии 7 мм от рубашки. Производительность кристаллизатора с медной рубашкой оказалась на 20 больше,чем у кристаллизатора со стальной рубашкой. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
