Растениеочесывающая машина
Номер патента: U 6982
Опубликовано: 28.02.2011
Текст

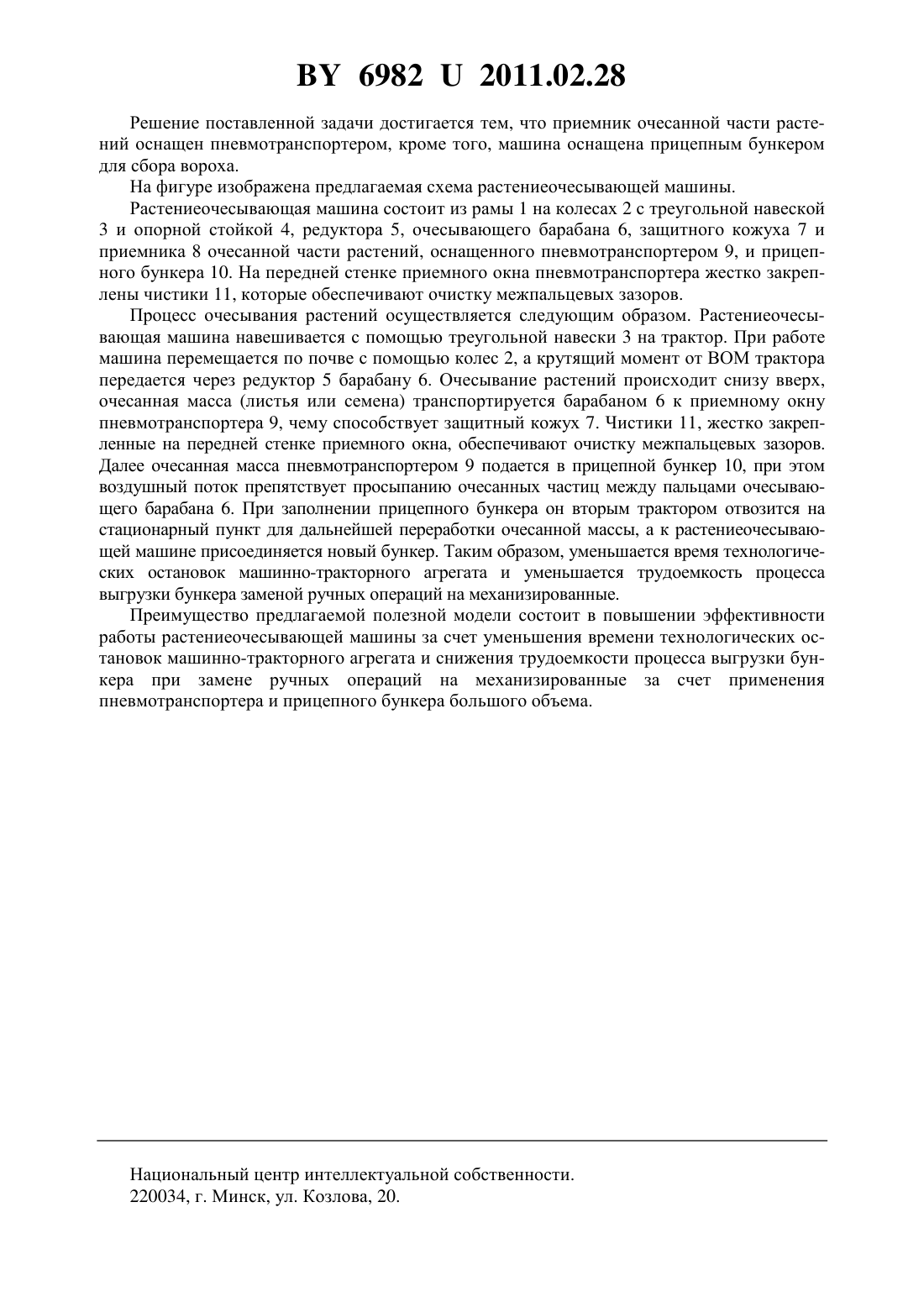

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Кругленя Виктор Евгеньевич Коцуба Виктор Иосифович(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Растениеочесывающая машина, включающая раму с навеской, очесывающий барабан,защитный кожух и приемник очесанной части растений, отличающаяся тем, что приемник очесанной части растений оснащен пневмотранспортером, кроме того, машина оснащена прицепным бункером для сбора вороха. Полезная модель относится к сельскохозяйственному машиностроению, в частности к устройствам для очесывания продуктивной части растений на корню. Известна растениеочесывающая машина, включающая раму, на которой на валу установлен барабан со смонтированными на нем посредством кронштейнов несколькими рядами очесывающих рабочих органов, имеющих прижимные элементы, и приемник очесанной части растений, выполненный в виде малогабаритного бункера 1. Недостатком этой машины, принятой за прототип, является низкая эффективность работы, так как приемный бункер имеет недостаточные размеры, кроме того, при прохождении убираемой делянки трактор необходимо останавливать, выключать ВОМ и вручную выбирать очесанную массу из приемного бункера. Задача заявляемой полезной модели - повышение эффективности работы растениеочесывающей машины. 69822011.02.28 Решение поставленной задачи достигается тем, что приемник очесанной части растений оснащен пневмотранспортером, кроме того, машина оснащена прицепным бункером для сбора вороха. На фигуре изображена предлагаемая схема растениеочесывающей машины. Растениеочесывающая машина состоит из рамы 1 на колесах 2 с треугольной навеской 3 и опорной стойкой 4, редуктора 5, очесывающего барабана 6, защитного кожуха 7 и приемника 8 очесанной части растений, оснащенного пневмотранспортером 9, и прицепного бункера 10. На передней стенке приемного окна пневмотранспортера жестко закреплены чистики 11, которые обеспечивают очистку межпальцевых зазоров. Процесс очесывания растений осуществляется следующим образом. Растениеочесывающая машина навешивается с помощью треугольной навески 3 на трактор. При работе машина перемещается по почве с помощью колес 2, а крутящий момент от ВОМ трактора передается через редуктор 5 барабану 6. Очесывание растений происходит снизу вверх,очесанная масса (листья или семена) транспортируется барабаном 6 к приемному окну пневмотранспортера 9, чему способствует защитный кожух 7. Чистики 11, жестко закрепленные на передней стенке приемного окна, обеспечивают очистку межпальцевых зазоров. Далее очесанная масса пневмотранспортером 9 подается в прицепной бункер 10, при этом воздушный поток препятствует просыпанию очесанных частиц между пальцами очесывающего барабана 6. При заполнении прицепного бункера он вторым трактором отвозится на стационарный пункт для дальнейшей переработки очесанной массы, а к растениеочесывающей машине присоединяется новый бункер. Таким образом, уменьшается время технологических остановок машинно-тракторного агрегата и уменьшается трудоемкость процесса выгрузки бункера заменой ручных операций на механизированные. Преимущество предлагаемой полезной модели состоит в повышении эффективности работы растениеочесывающей машины за счет уменьшения времени технологических остановок машинно-тракторного агрегата и снижения трудоемкости процесса выгрузки бункера при замене ручных операций на механизированные за счет применения пневмотранспортера и прицепного бункера большого объема. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
МПК / Метки
МПК: A01D 41/00
Метки: машина, растениеочесывающая
