Сортирующее устройство

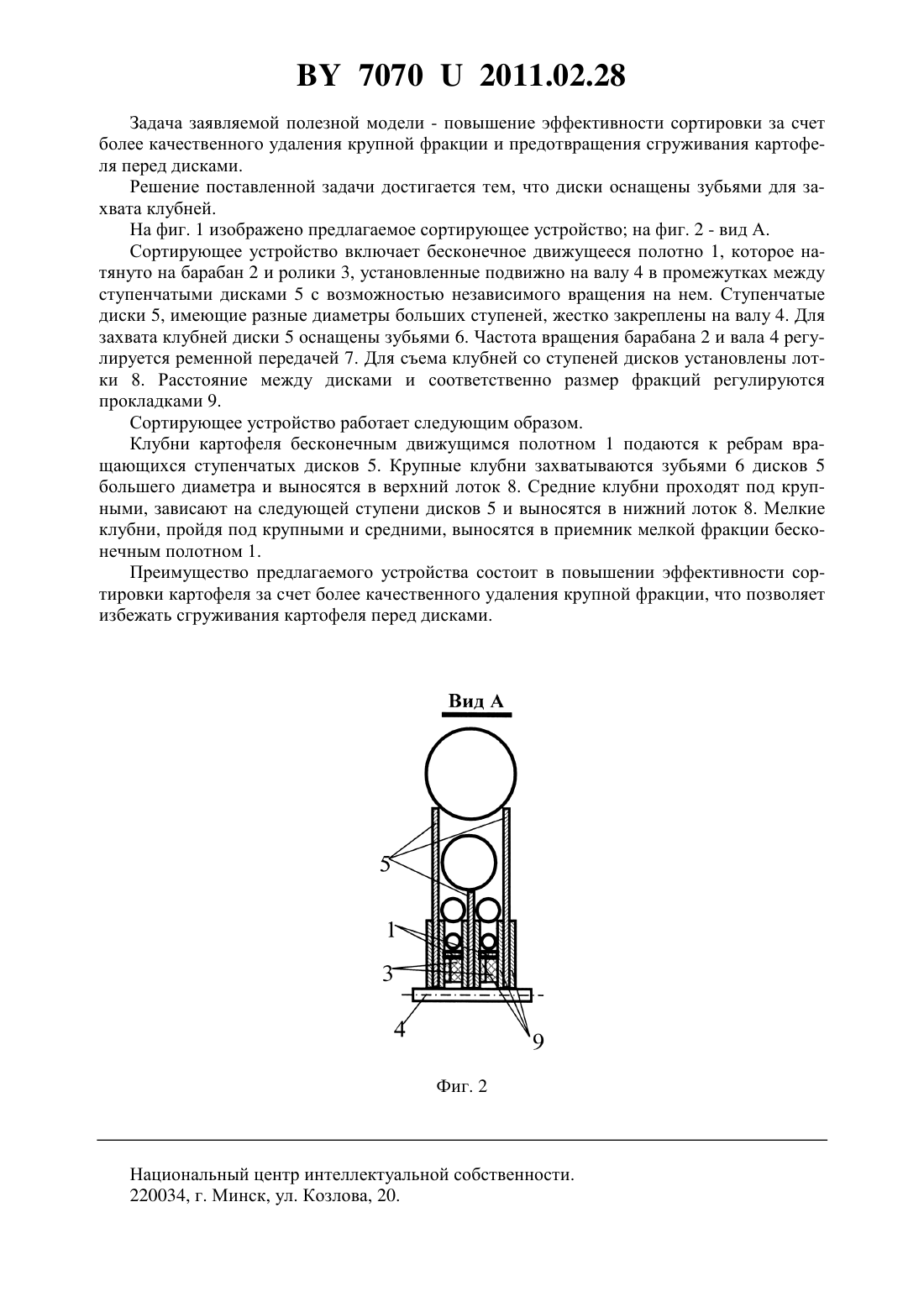

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Кругленя Виктор Евгеньевич Коцуба Виктор Иосифович(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Сортирующее устройство, включающее ступенчатые диски и бесконечное полотно,размещенное между дисками на валу, отличающееся тем, что диски оснащены зубьями для захвата клубней. Фиг. 1 Полезная модель относится к сельскохозяйственному машиностроению, в частности к машинам для сортировки картофеля. Известно сортирующее устройство, состоящее из ступенчатых дисков и бесконечного полотна, размещенного между дисками на валу 1. Недостатком этого устройства, принятого за прототип, является недостаточная эффективность сортировки, так как клубни крупной фракции, скатываясь с дисков обратно на бесконечное полотно, сгруживаются перед дисками, что приводит к остановке процесса сортировки. 70702011.02.28 Задача заявляемой полезной модели - повышение эффективности сортировки за счет более качественного удаления крупной фракции и предотвращения сгруживания картофеля перед дисками. Решение поставленной задачи достигается тем, что диски оснащены зубьями для захвата клубней. На фиг. 1 изображено предлагаемое сортирующее устройство на фиг. 2 - вид А. Сортирующее устройство включает бесконечное движущееся полотно 1, которое натянуто на барабан 2 и ролики 3, установленные подвижно на валу 4 в промежутках между ступенчатыми дисками 5 с возможностью независимого вращения на нем. Ступенчатые диски 5, имеющие разные диаметры больших ступеней, жестко закреплены на валу 4. Для захвата клубней диски 5 оснащены зубьями 6. Частота вращения барабана 2 и вала 4 регулируется ременной передачей 7. Для съема клубней со ступеней дисков установлены лотки 8. Расстояние между дисками и соответственно размер фракций регулируются прокладками 9. Сортирующее устройство работает следующим образом. Клубни картофеля бесконечным движущимся полотном 1 подаются к ребрам вращающихся ступенчатых дисков 5. Крупные клубни захватываются зубьями 6 дисков 5 большего диаметра и выносятся в верхний лоток 8. Средние клубни проходят под крупными, зависают на следующей ступени дисков 5 и выносятся в нижний лоток 8. Мелкие клубни, пройдя под крупными и средними, выносятся в приемник мелкой фракции бесконечным полотном 1. Преимущество предлагаемого устройства состоит в повышении эффективности сортировки картофеля за счет более качественного удаления крупной фракции, что позволяет избежать сгруживания картофеля перед дисками. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
