Машина рубильная с приводом от вала отбора мощности трактора

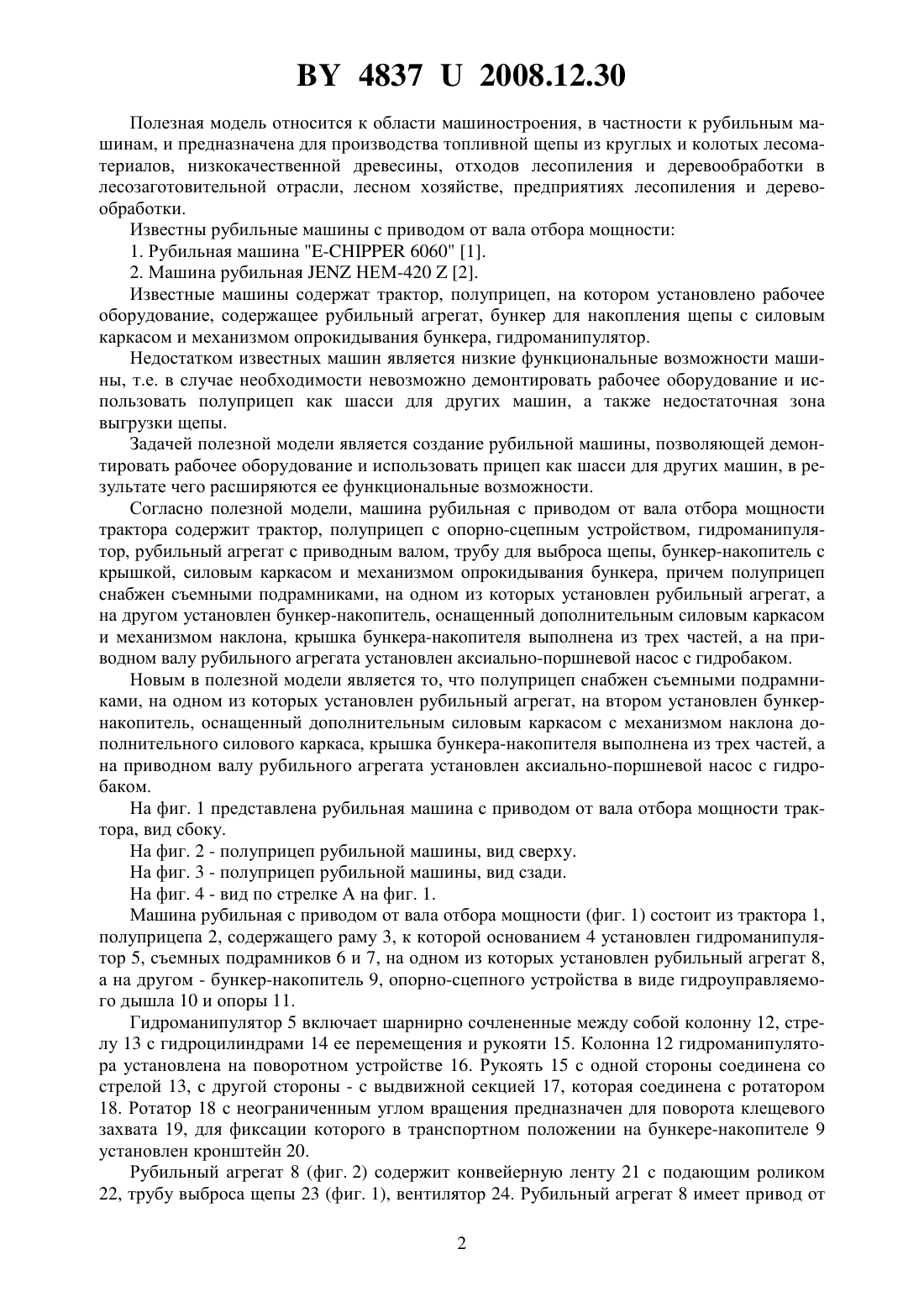

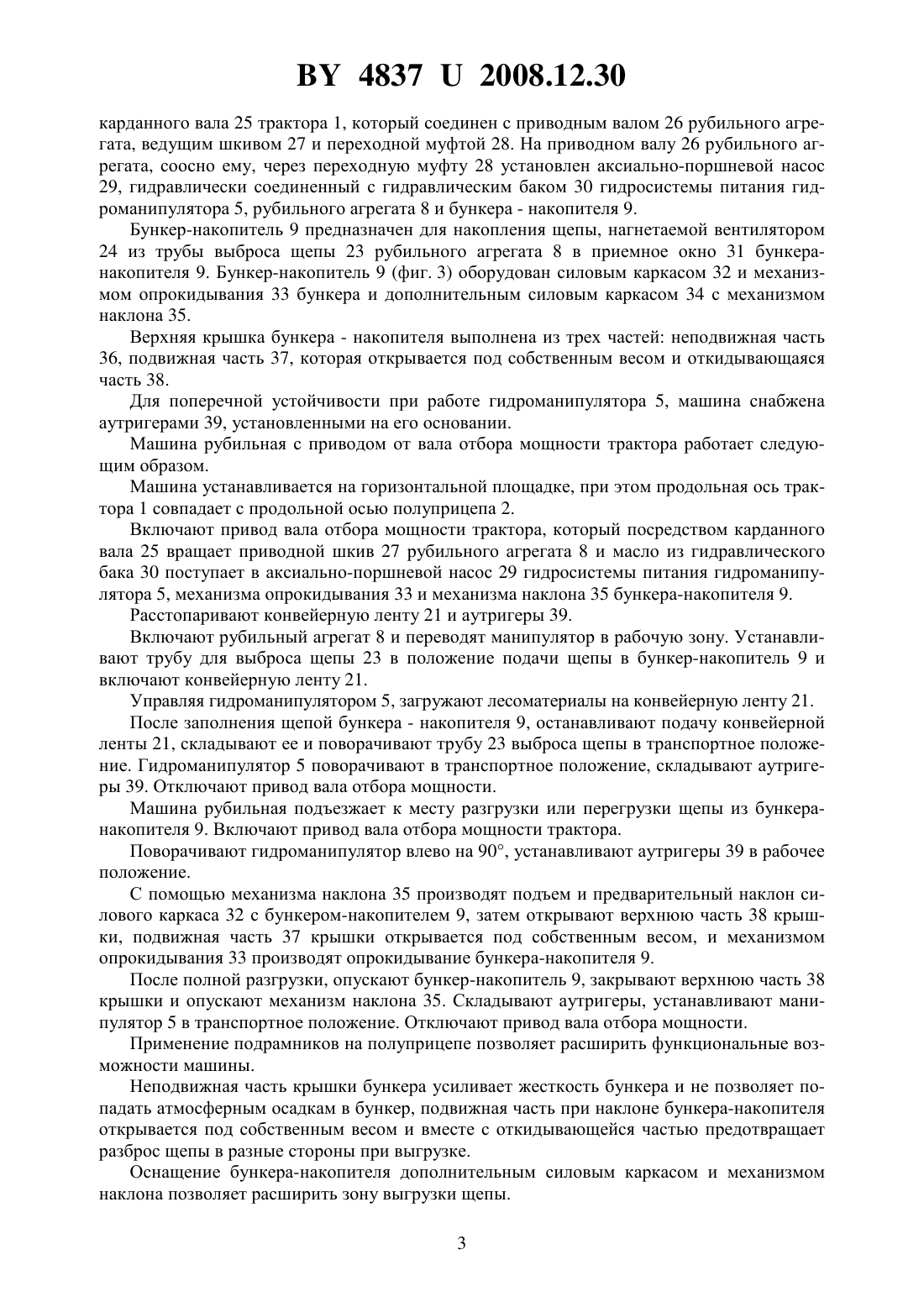

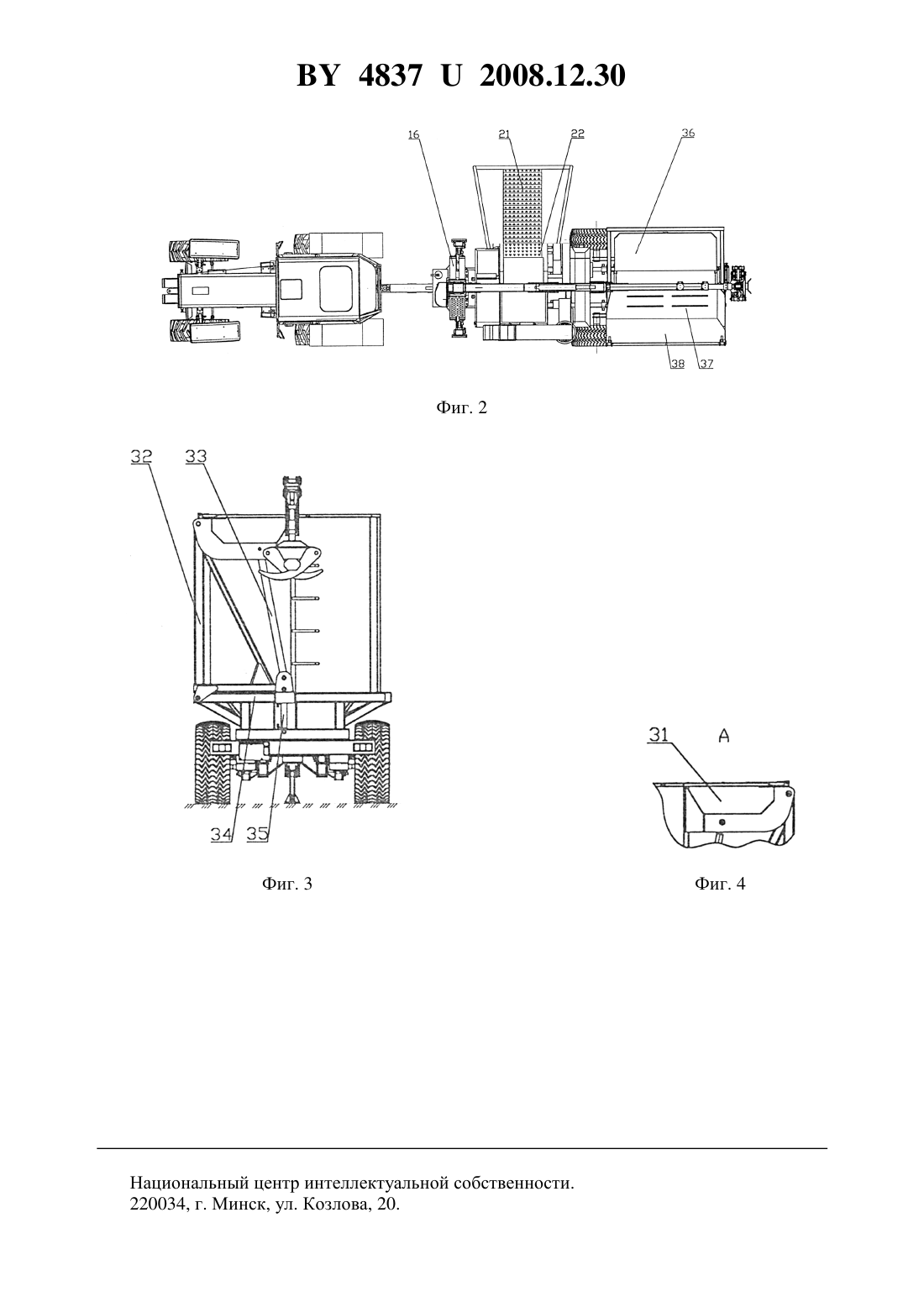

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МАШИНА РУБИЛЬНАЯ С ПРИВОДОМ ОТ ВАЛА ОТБОРА МОЩНОСТИ ТРАКТОРА(71) Заявитель Республиканское унитарное предприятие Минский тракторный завод(72) Авторы Коробкин Владимир Андреевич Юрлевич Иосиф Адамович Веркович Николай Аркадьевич(73) Патентообладатель Республиканское унитарное предприятие Минский тракторный завод(57) Машина рубильная с приводом от вала отбора мощности трактора, содержащая трактор, полуприцеп с опорно-сцепным устройством, гидроманипулятор, рубильный агрегат с приводным валом, трубу для выброса щепы, бункер-накопитель с крышкой, силовым каркасом и механизмом опрокидывания бункера, отличающаяся тем, что полуприцеп снабжен съемными подрамниками, на одном из которых установлен рубильный агрегат, на другом установлен бункер-накопитель, оснащенный дополнительным силовым каркасом и механизмом наклона, крышка бункера-накопителя выполнена из трех частей, а на приводном валу рубильного агрегата установлен аксиально-поршневой насос. 48372008.12.30 Полезная модель относится к области машиностроения, в частности к рубильным машинам, и предназначена для производства топливной щепы из круглых и колотых лесоматериалов, низкокачественной древесины, отходов лесопиления и деревообработки в лесозаготовительной отрасли, лесном хозяйстве, предприятиях лесопиления и деревообработки. Известны рубильные машины с приводом от вала отбора мощности 1. Рубильная машина - 6060 1. 2. Машина рубильнаяНЕМ-4202. Известные машины содержат трактор, полуприцеп, на котором установлено рабочее оборудование, содержащее рубильный агрегат, бункер для накопления щепы с силовым каркасом и механизмом опрокидывания бункера, гидроманипулятор. Недостатком известных машин является низкие функциональные возможности машины, т.е. в случае необходимости невозможно демонтировать рабочее оборудование и использовать полуприцеп как шасси для других машин, а также недостаточная зона выгрузки щепы. Задачей полезной модели является создание рубильной машины, позволяющей демонтировать рабочее оборудование и использовать прицеп как шасси для других машин, в результате чего расширяются ее функциональные возможности. Согласно полезной модели, машина рубильная с приводом от вала отбора мощности трактора содержит трактор, полуприцеп с опорно-сцепным устройством, гидроманипулятор, рубильный агрегат с приводным валом, трубу для выброса щепы, бункер-накопитель с крышкой, силовым каркасом и механизмом опрокидывания бункера, причем полуприцеп снабжен съемными подрамниками, на одном из которых установлен рубильный агрегат, а на другом установлен бункер-накопитель, оснащенный дополнительным силовым каркасом и механизмом наклона, крышка бункера-накопителя выполнена из трех частей, а на приводном валу рубильного агрегата установлен аксиально-поршневой насос с гидробаком. Новым в полезной модели является то, что полуприцеп снабжен съемными подрамниками, на одном из которых установлен рубильный агрегат, на втором установлен бункернакопитель, оснащенный дополнительным силовым каркасом с механизмом наклона дополнительного силового каркаса, крышка бункера-накопителя выполнена из трех частей, а на приводном валу рубильного агрегата установлен аксиально-поршневой насос с гидробаком. На фиг. 1 представлена рубильная машина с приводом от вала отбора мощности трактора, вид сбоку. На фиг. 2 - полуприцеп рубильной машины, вид сверху. На фиг. 3 - полуприцеп рубильной машины, вид сзади. На фиг. 4 - вид по стрелке А на фиг. 1. Машина рубильная с приводом от вала отбора мощности (фиг. 1) состоит из трактора 1,полуприцепа 2, содержащего раму 3, к которой основанием 4 установлен гидроманипулятор 5, съемных подрамников 6 и 7, на одном из которых установлен рубильный агрегат 8,а на другом - бункер-накопитель 9, опорно-сцепного устройства в виде гидроуправляемого дышла 10 и опоры 11. Гидроманипулятор 5 включает шарнирно сочлененные между собой колонну 12, стрелу 13 с гидроцилиндрами 14 ее перемещения и рукояти 15. Колонна 12 гидроманипулятора установлена на поворотном устройстве 16. Рукоять 15 с одной стороны соединена со стрелой 13, с другой стороны - с выдвижной секцией 17, которая соединена с ротатором 18. Ротатор 18 с неограниченным углом вращения предназначен для поворота клещевого захвата 19, для фиксации которого в транспортном положении на бункере-накопителе 9 установлен кронштейн 20. Рубильный агрегат 8 (фиг. 2) содержит конвейерную ленту 21 с подающим роликом 22, трубу выброса щепы 23 (фиг. 1), вентилятор 24. Рубильный агрегат 8 имеет привод от 2 48372008.12.30 карданного вала 25 трактора 1, который соединен с приводным валом 26 рубильного агрегата, ведущим шкивом 27 и переходной муфтой 28. На приводном валу 26 рубильного агрегата, соосно ему, через переходную муфту 28 установлен аксиально-поршневой насос 29, гидравлически соединенный с гидравлическим баком 30 гидросистемы питания гидроманипулятора 5, рубильного агрегата 8 и бункера - накопителя 9. Бункер-накопитель 9 предназначен для накопления щепы, нагнетаемой вентилятором 24 из трубы выброса щепы 23 рубильного агрегата 8 в приемное окно 31 бункеранакопителя 9. Бункер-накопитель 9 (фиг. 3) оборудован силовым каркасом 32 и механизмом опрокидывания 33 бункера и дополнительным силовым каркасом 34 с механизмом наклона 35. Верхняя крышка бункера - накопителя выполнена из трех частей неподвижная часть 36, подвижная часть 37, которая открывается под собственным весом и откидывающаяся часть 38. Для поперечной устойчивости при работе гидроманипулятора 5, машина снабжена аутригерами 39, установленными на его основании. Машина рубильная с приводом от вала отбора мощности трактора работает следующим образом. Машина устанавливается на горизонтальной площадке, при этом продольная ось трактора 1 совпадает с продольной осью полуприцепа 2. Включают привод вала отбора мощности трактора, который посредством карданного вала 25 вращает приводной шкив 27 рубильного агрегата 8 и масло из гидравлического бака 30 поступает в аксиально-поршневой насос 29 гидросистемы питания гидроманипулятора 5, механизма опрокидывания 33 и механизма наклона 35 бункера-накопителя 9. Расстопаривают конвейерную ленту 21 и аутригеры 39. Включают рубильный агрегат 8 и переводят манипулятор в рабочую зону. Устанавливают трубу для выброса щепы 23 в положение подачи щепы в бункер-накопитель 9 и включают конвейерную ленту 21. Управляя гидроманипулятором 5, загружают лесоматериалы на конвейерную ленту 21. После заполнения щепой бункера - накопителя 9, останавливают подачу конвейерной ленты 21, складывают ее и поворачивают трубу 23 выброса щепы в транспортное положение. Гидроманипулятор 5 поворачивают в транспортное положение, складывают аутригеры 39. Отключают привод вала отбора мощности. Машина рубильная подъезжает к месту разгрузки или перегрузки щепы из бункеранакопителя 9. Включают привод вала отбора мощности трактора. Поворачивают гидроманипулятор влево на 90, устанавливают аутригеры 39 в рабочее положение. С помощью механизма наклона 35 производят подъем и предварительный наклон силового каркаса 32 с бункером-накопителем 9, затем открывают верхнюю часть 38 крышки, подвижная часть 37 крышки открывается под собственным весом, и механизмом опрокидывания 33 производят опрокидывание бункера-накопителя 9. После полной разгрузки, опускают бункер-накопитель 9, закрывают верхнюю часть 38 крышки и опускают механизм наклона 35. Складывают аутригеры, устанавливают манипулятор 5 в транспортное положение. Отключают привод вала отбора мощности. Применение подрамников на полуприцепе позволяет расширить функциональные возможности машины. Неподвижная часть крышки бункера усиливает жесткость бункера и не позволяет попадать атмосферным осадкам в бункер, подвижная часть при наклоне бункера-накопителя открывается под собственным весом и вместе с откидывающейся частью предотвращает разброс щепы в разные стороны при выгрузке. Оснащение бункера-накопителя дополнительным силовым каркасом и механизмом наклона позволяет расширить зону выгрузки щепы. 3 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
