Поводковый центр

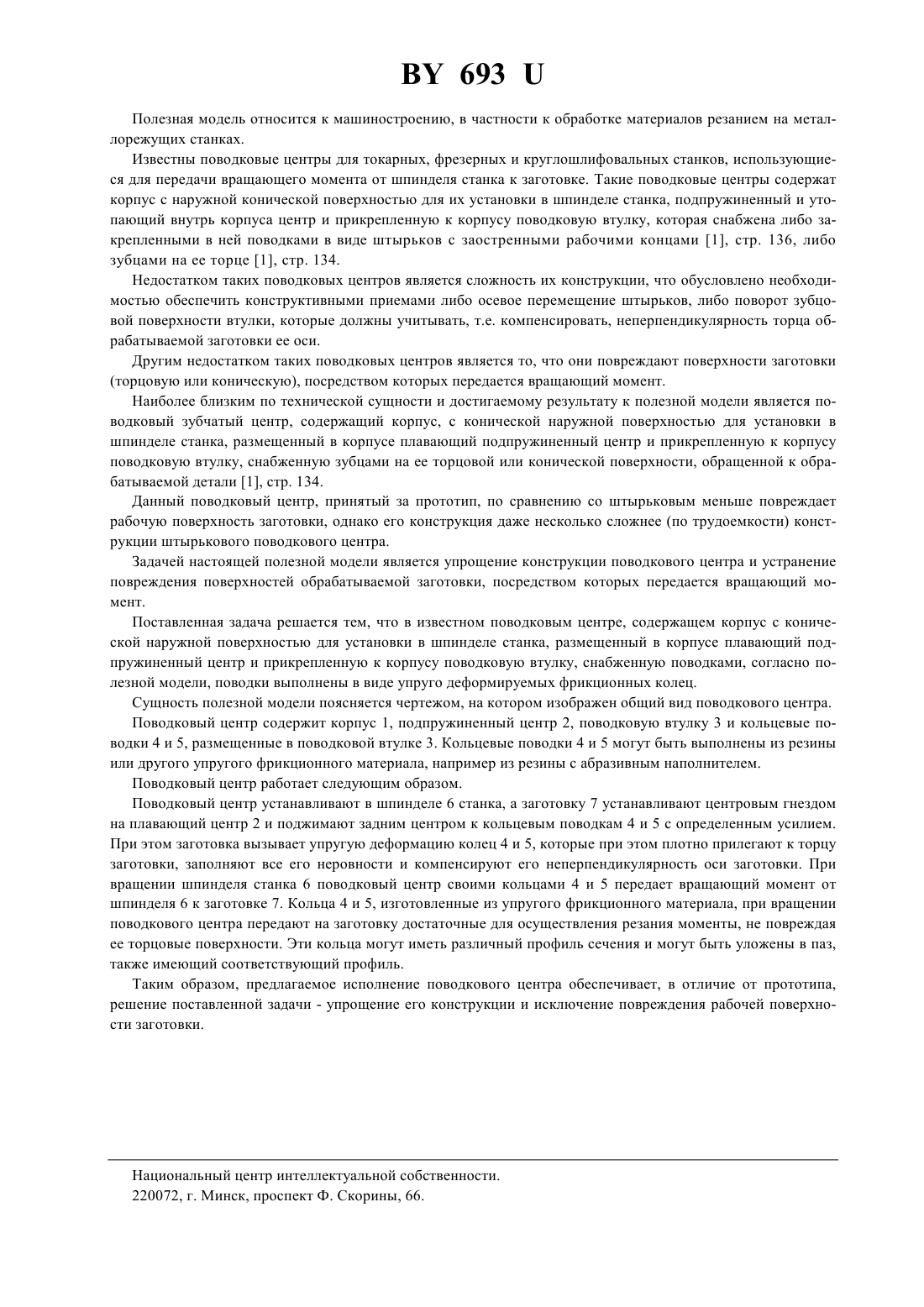

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(73) Патентообладатели Пашкевич Михаил Федорович, Пашкевич Виктор Михайлович,Пашкевич Александр Михайлович(57) Поводковый центр, содержащий корпус с конической наружной поверхностью для установки в шпинделе станка, размещенный в корпусе плавающий подпружиненный центр и прикрепленную к корпусу поводковую втулку, снабженную поводками, отличающийся тем, что поводки выполнены в виде упруго деформируемых фрикционных колец. 693 Полезная модель относится к машиностроению, в частности к обработке материалов резанием на металлорежущих станках. Известны поводковые центры для токарных, фрезерных и круглошлифовальных станков, использующиеся для передачи вращающего момента от шпинделя станка к заготовке. Такие поводковые центры содержат корпус с наружной конической поверхностью для их установки в шпинделе станка, подпружиненный и утопающий внутрь корпуса центр и прикрепленную к корпусу поводковую втулку, которая снабжена либо закрепленными в ней поводками в виде штырьков с заостренными рабочими концами 1, стр. 136, либо зубцами на ее торце 1, стр. 134. Недостатком таких поводковых центров является сложность их конструкции, что обусловлено необходимостью обеспечить конструктивными приемами либо осевое перемещение штырьков, либо поворот зубцовой поверхности втулки, которые должны учитывать, т.е. компенсировать, неперпендикулярность торца обрабатываемой заготовки ее оси. Другим недостатком таких поводковых центров является то, что они повреждают поверхности заготовки(торцовую или коническую), посредством которых передается вращающий момент. Наиболее близким по технической сущности и достигаемому результату к полезной модели является поводковый зубчатый центр, содержащий корпус, с конической наружной поверхностью для установки в шпинделе станка, размещенный в корпусе плавающий подпружиненный центр и прикрепленную к корпусу поводковую втулку, снабженную зубцами на ее торцовой или конической поверхности, обращенной к обрабатываемой детали 1, стр. 134. Данный поводковый центр, принятый за прототип, по сравнению со штырьковым меньше повреждает рабочую поверхность заготовки, однако его конструкция даже несколько сложнее (по трудоемкости) конструкции штырькового поводкового центра. Задачей настоящей полезной модели является упрощение конструкции поводкового центра и устранение повреждения поверхностей обрабатываемой заготовки, посредством которых передается вращающий момент. Поставленная задача решается тем, что в известном поводковым центре, содержащем корпус с конической наружной поверхностью для установки в шпинделе станка, размещенный в корпусе плавающий подпружиненный центр и прикрепленную к корпусу поводковую втулку, снабженную поводками, согласно полезной модели, поводки выполнены в виде упруго деформируемых фрикционных колец. Сущность полезной модели поясняется чертежом, на котором изображен общий вид поводкового центра. Поводковый центр содержит корпус 1, подпружиненный центр 2, поводковую втулку 3 и кольцевые поводки 4 и 5, размещенные в поводковой втулке 3. Кольцевые поводки 4 и 5 могут быть выполнены из резины или другого упругого фрикционного материала, например из резины с абразивным наполнителем. Поводковый центр работает следующим образом. Поводковый центр устанавливают в шпинделе 6 станка, а заготовку 7 устанавливают центровым гнездом на плавающий центр 2 и поджимают задним центром к кольцевым поводкам 4 и 5 с определенным усилием. При этом заготовка вызывает упругую деформацию колец 4 и 5, которые при этом плотно прилегают к торцу заготовки, заполняют все его неровности и компенсируют его неперпендикулярность оси заготовки. При вращении шпинделя станка 6 поводковый центр своими кольцами 4 и 5 передает вращающий момент от шпинделя 6 к заготовке 7. Кольца 4 и 5, изготовленные из упругого фрикционного материала, при вращении поводкового центра передают на заготовку достаточные для осуществления резания моменты, не повреждая ее торцовые поверхности. Эти кольца могут иметь различный профиль сечения и могут быть уложены в паз,также имеющий соответствующий профиль. Таким образом, предлагаемое исполнение поводкового центра обеспечивает, в отличие от прототипа,решение поставленной задачи - упрощение его конструкции и исключение повреждения рабочей поверхности заготовки. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
