Электропедаль газа

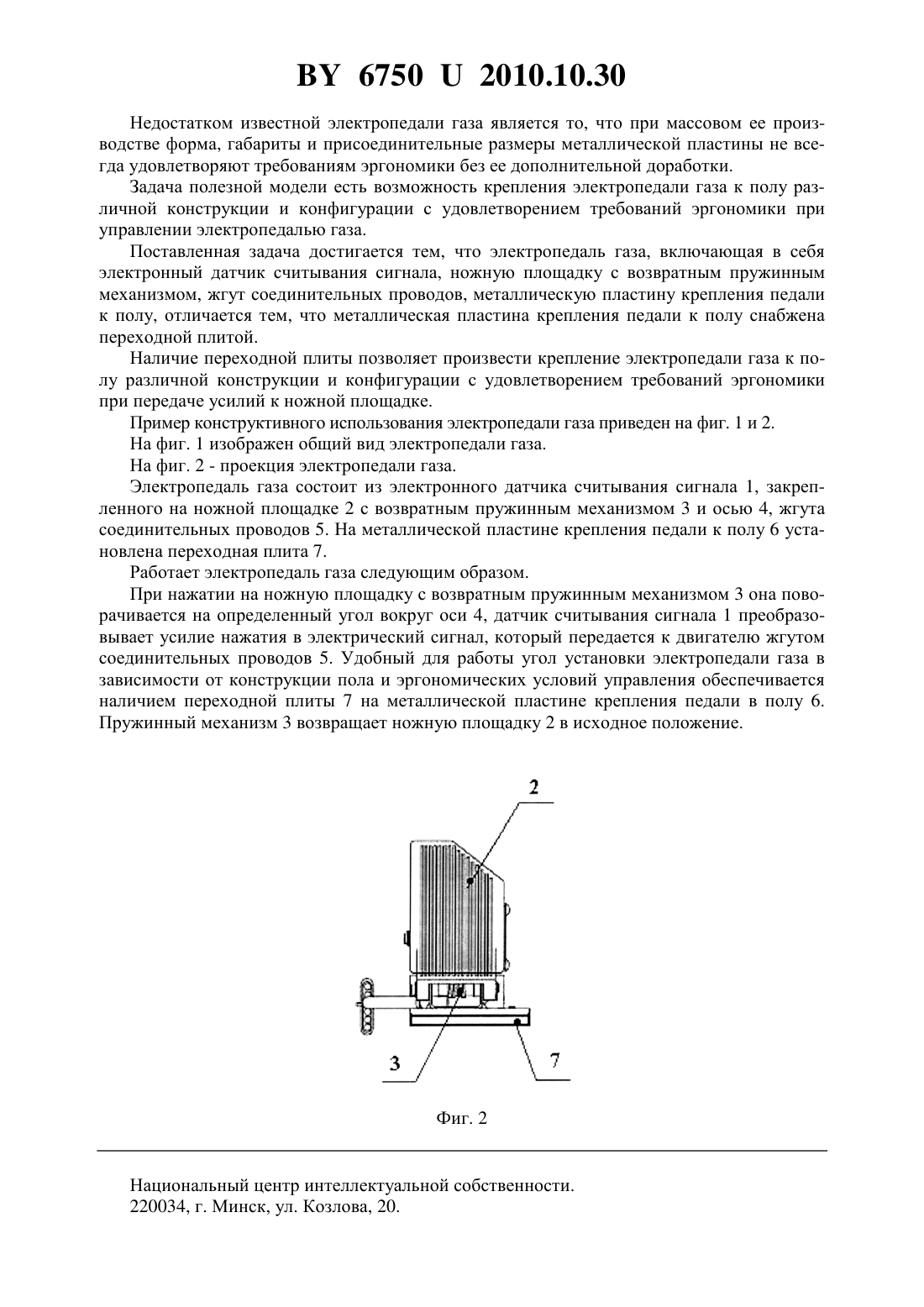

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Макутонин Юрий Михайлович Голенко Эдуард Евгеньевич Кузнецов Александр Федорович(72) Авторы Макутонин Юрий Михайлович Голенко Эдуард Евгеньевич Кузнецов Александр Федорович(73) Патентообладатели Макутонин Юрий Михайлович Голенко Эдуард Евгеньевич Кузнецов Александр Федорович(57) Электропедаль газа, включающая в себя электронный датчик считывания сигнала,ножную площадку с возвратным пружинным механизмом, жгут соединительных проводов, металлическую пластину крепления педали к полу, отличающаяся тем, что металлическая пластина крепления педали к полу снабжена переходной плитой. Фиг. 1 Полезная модель относится к отрасли автомобилестроения и может использоваться для управления работой двигателей внутреннего сгорания транспортных средств. Известна электропедаль газа, включающая в себя электронный датчик считывания сигнала, ножную площадку с возвратным пружинным механизмом, жгут соединительных проводов,металлическую пластину крепления педали к полу 1. 67502010.10.30 Недостатком известной электропедали газа является то, что при массовом ее производстве форма, габариты и присоединительные размеры металлической пластины не всегда удовлетворяют требованиям эргономики без ее дополнительной доработки. Задача полезной модели есть возможность крепления электропедали газа к полу различной конструкции и конфигурации с удовлетворением требований эргономики при управлении электропедалью газа. Поставленная задача достигается тем, что электропедаль газа, включающая в себя электронный датчик считывания сигнала, ножную площадку с возвратным пружинным механизмом, жгут соединительных проводов, металлическую пластину крепления педали к полу, отличается тем, что металлическая пластина крепления педали к полу снабжена переходной плитой. Наличие переходной плиты позволяет произвести крепление электропедали газа к полу различной конструкции и конфигурации с удовлетворением требований эргономики при передаче усилий к ножной площадке. Пример конструктивного использования электропедали газа приведен на фиг. 1 и 2. На фиг. 1 изображен общий вид электропедали газа. На фиг. 2 - проекция электропедали газа. Электропедаль газа состоит из электронного датчика считывания сигнала 1, закрепленного на ножной площадке 2 с возвратным пружинным механизмом 3 и осью 4, жгута соединительных проводов 5. На металлической пластине крепления педали к полу 6 установлена переходная плита 7. Работает электропедаль газа следующим образом. При нажатии на ножную площадку с возвратным пружинным механизмом 3 она поворачивается на определенный угол вокруг оси 4, датчик считывания сигнала 1 преобразовывает усилие нажатия в электрический сигнал, который передается к двигателю жгутом соединительных проводов 5. Удобный для работы угол установки электропедали газа в зависимости от конструкции пола и эргономических условий управления обеспечивается наличием переходной плиты 7 на металлической пластине крепления педали в полу 6. Пружинный механизм 3 возвращает ножную площадку 2 в исходное положение. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
