Гидросеялка

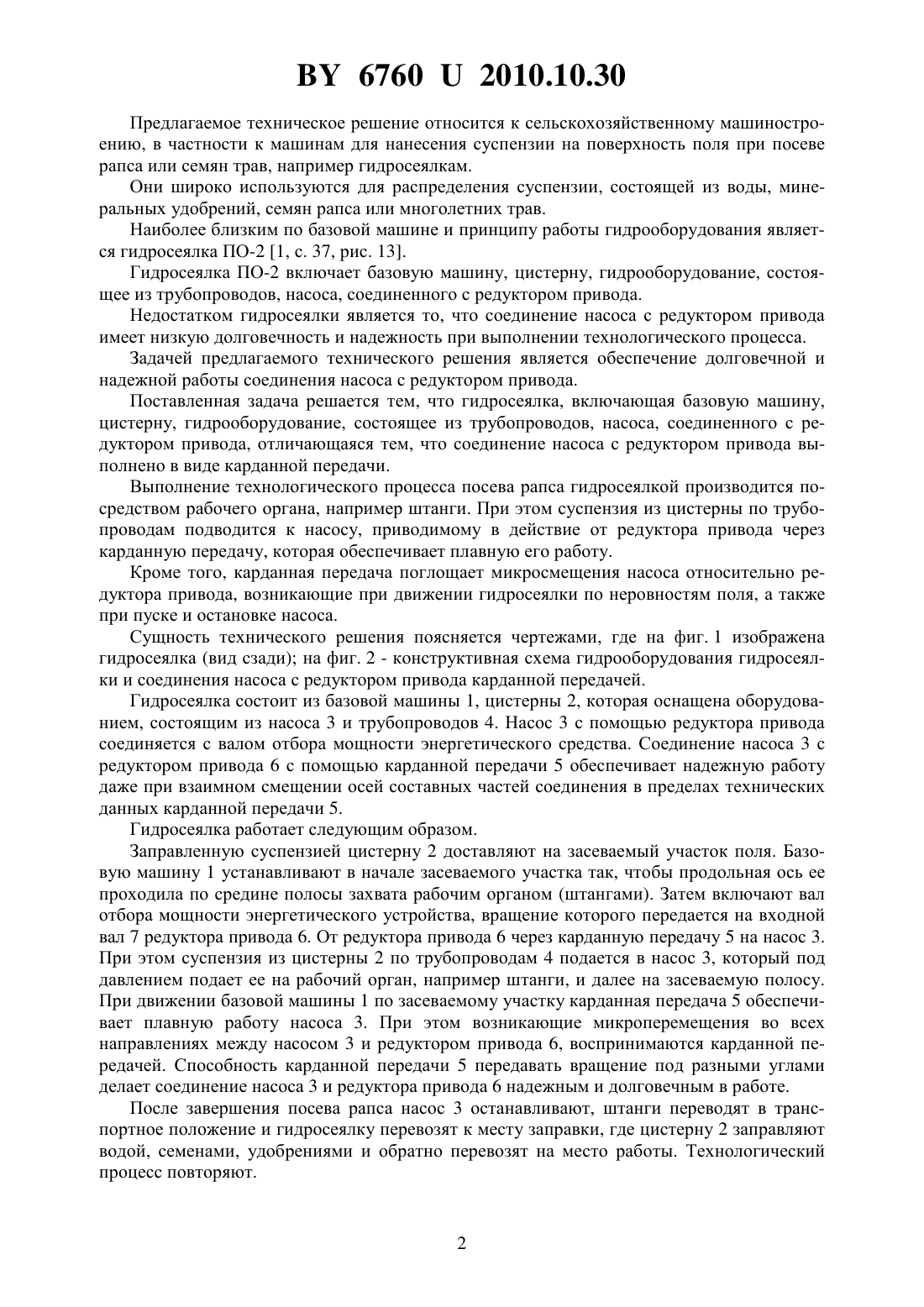

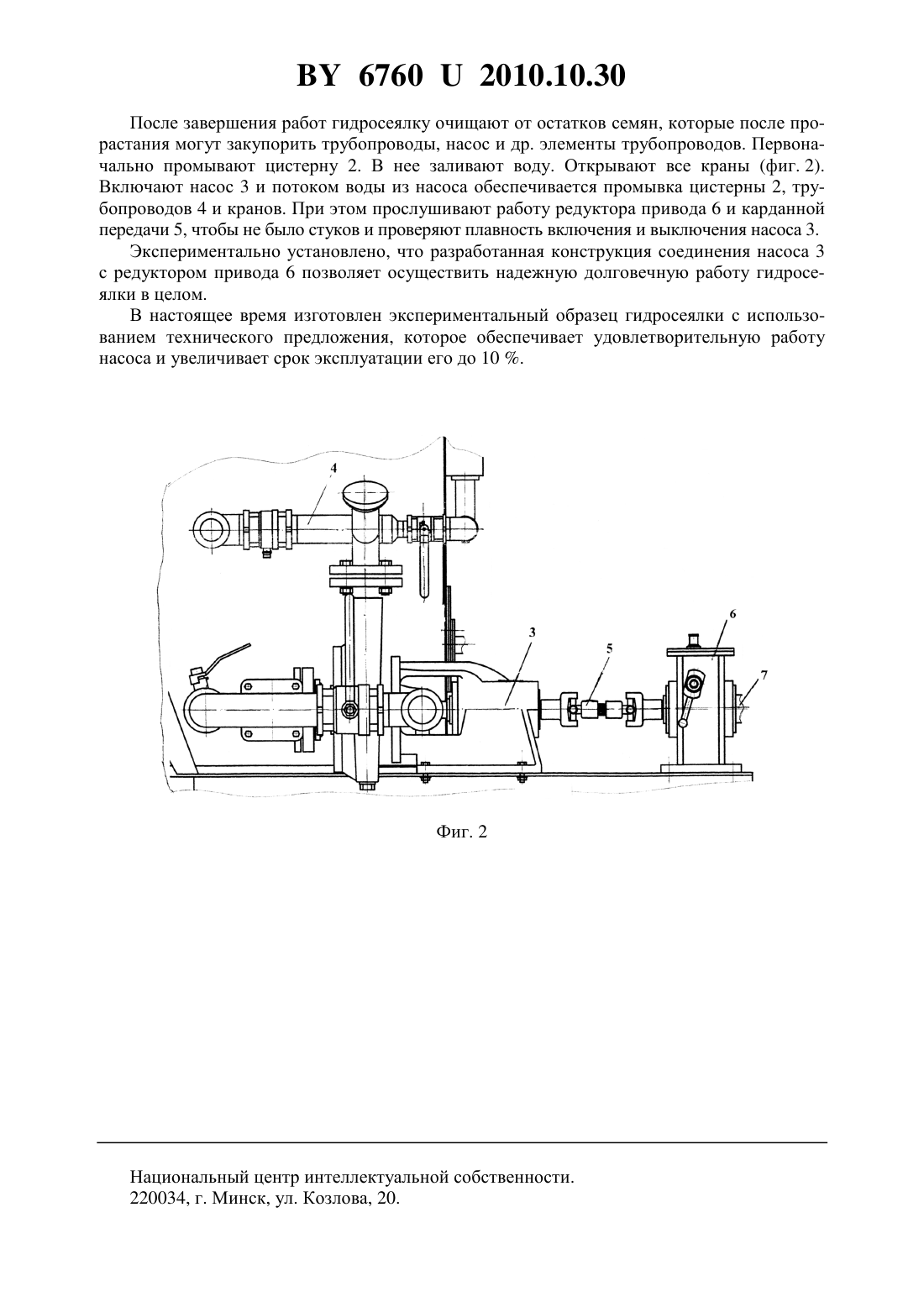

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Кондратьев Виктор Николаевич Напорко Юрий Анатольевич Оскирко Сергей Иванович Гурнович Николай Петрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Гидросеялка, включающая базовую машину, цистерну, гидрооборудование, состоящее из трубопроводов, насоса, соединенного с редуктором привода, отличающаяся тем, что соединение насоса с редуктором привода выполнено в виде карданной передачи.(56) 1. Кондратьев В.Н., Рогаля Р.Б. Технологические процессы и машины для крепления откосов каналов и дамб биологическими способами. Мелиорация и водное хозяйство. Серия 5. Водохозяйственное строительство. Обзорная информация, 1986. Вып. 1.- С. 32, рис. 10 с. 37, рис. 13. 67602010.10.30 Предлагаемое техническое решение относится к сельскохозяйственному машиностроению, в частности к машинам для нанесения суспензии на поверхность поля при посеве рапса или семян трав, например гидросеялкам. Они широко используются для распределения суспензии, состоящей из воды, минеральных удобрений, семян рапса или многолетних трав. Наиболее близким по базовой машине и принципу работы гидрооборудования является гидросеялка ПО-2 1, с. 37, рис. 13. Гидросеялка ПО-2 включает базовую машину, цистерну, гидрооборудование, состоящее из трубопроводов, насоса, соединенного с редуктором привода. Недостатком гидросеялки является то, что соединение насоса с редуктором привода имеет низкую долговечность и надежность при выполнении технологического процесса. Задачей предлагаемого технического решения является обеспечение долговечной и надежной работы соединения насоса с редуктором привода. Поставленная задача решается тем, что гидросеялка, включающая базовую машину,цистерну, гидрооборудование, состоящее из трубопроводов, насоса, соединенного с редуктором привода, отличающаяся тем, что соединение насоса с редуктором привода выполнено в виде карданной передачи. Выполнение технологического процесса посева рапса гидросеялкой производится посредством рабочего органа, например штанги. При этом суспензия из цистерны по трубопроводам подводится к насосу, приводимому в действие от редуктора привода через карданную передачу, которая обеспечивает плавную его работу. Кроме того, карданная передача поглощает микросмещения насоса относительно редуктора привода, возникающие при движении гидросеялки по неровностям поля, а также при пуске и остановке насоса. Сущность технического решения поясняется чертежами, где на фиг. 1 изображена гидросеялка (вид сзади) на фиг. 2 - конструктивная схема гидрооборудования гидросеялки и соединения насоса с редуктором привода карданной передачей. Гидросеялка состоит из базовой машины 1, цистерны 2, которая оснащена оборудованием, состоящим из насоса 3 и трубопроводов 4. Насос 3 с помощью редуктора привода соединяется с валом отбора мощности энергетического средства. Соединение насоса 3 с редуктором привода 6 с помощью карданной передачи 5 обеспечивает надежную работу даже при взаимном смещении осей составных частей соединения в пределах технических данных карданной передачи 5. Гидросеялка работает следующим образом. Заправленную суспензией цистерну 2 доставляют на засеваемый участок поля. Базовую машину 1 устанавливают в начале засеваемого участка так, чтобы продольная ось ее проходила по средине полосы захвата рабочим органом (штангами). Затем включают вал отбора мощности энергетического устройства, вращение которого передается на входной вал 7 редуктора привода 6. От редуктора привода 6 через карданную передачу 5 на насос 3. При этом суспензия из цистерны 2 по трубопроводам 4 подается в насос 3, который под давлением подает ее на рабочий орган, например штанги, и далее на засеваемую полосу. При движении базовой машины 1 по засеваемому участку карданная передача 5 обеспечивает плавную работу насоса 3. При этом возникающие микроперемещения во всех направлениях между насосом 3 и редуктором привода 6, воспринимаются карданной передачей. Способность карданной передачи 5 передавать вращение под разными углами делает соединение насоса 3 и редуктора привода 6 надежным и долговечным в работе. После завершения посева рапса насос 3 останавливают, штанги переводят в транспортное положение и гидросеялку перевозят к месту заправки, где цистерну 2 заправляют водой, семенами, удобрениями и обратно перевозят на место работы. Технологический процесс повторяют. 67602010.10.30 После завершения работ гидросеялку очищают от остатков семян, которые после прорастания могут закупорить трубопроводы, насос и др. элементы трубопроводов. Первоначально промывают цистерну 2. В нее заливают воду. Открывают все краны (фиг. 2). Включают насос 3 и потоком воды из насоса обеспечивается промывка цистерны 2, трубопроводов 4 и кранов. При этом прослушивают работу редуктора привода 6 и карданной передачи 5, чтобы не было стуков и проверяют плавность включения и выключения насоса 3. Экспериментально установлено, что разработанная конструкция соединения насоса 3 средуктором привода 6 позволяет осуществить надежную долговечную работу гидросеялки в целом. В настоящее время изготовлен экспериментальный образец гидросеялки с использованием технического предложения, которое обеспечивает удовлетворительную работу насоса и увеличивает срок эксплуатации его до 10 . Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
