Решетный стан

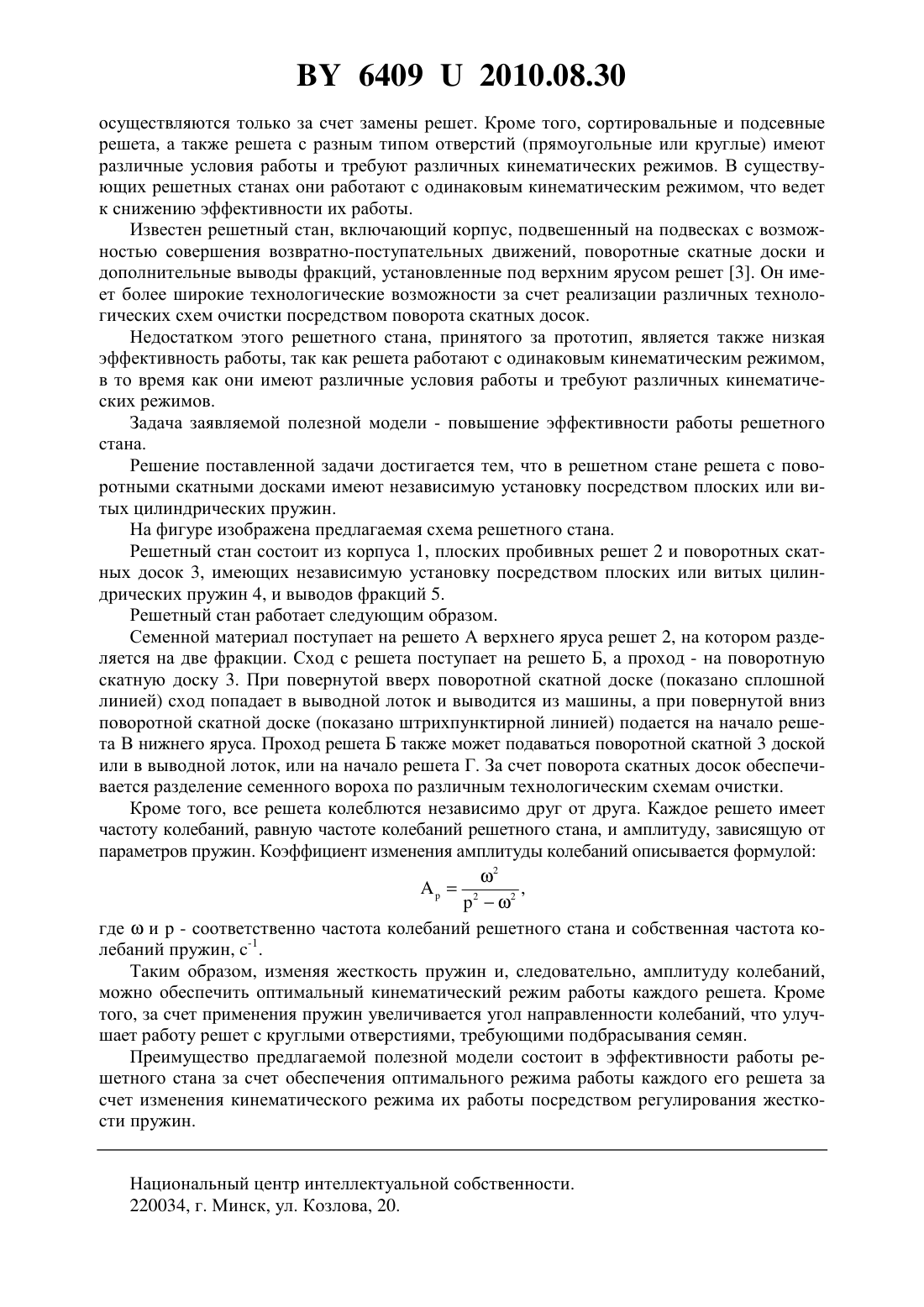

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Кругленя Виктор Евгеньевич Коцуба Виктор Иосифович Алексеенко Александр Сергеевич Кудрявцев Сергей Николаевич(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Решетный стан, включающий корпус, решета и поворотные скатные доски, отличающийся тем, что решета с поворотными скатными досками имеют независимую установку посредством плоских или витых цилиндрических пружин. Полезная модель относится к сельскохозяйственному машиностроению, в частности к сепарирующим устройствам для разделения семенного материала на плоских решетах. Известны решетные станы семяочистительных машин, включающие корпус, подвешенный на подвесках с возможностью совершения возвратно-поступательных движений,установленные внутри него сменные плоские решета и несменные скатные доски 1. Известен также решетный стан, включающий корпус, подвешенный на подвесках с возможностью совершения возвратно-поступательных движений, установленные на кронштейнах внутри него с помощью пружин плоские решета 2. Недостатком этих решетных станов являются низкие технологические возможности решетного стана, так как различные технологические схемы очистки и сортировки семян 64092010.08.30 осуществляются только за счет замены решет. Кроме того, сортировальные и подсевные решета, а также решета с разным типом отверстий (прямоугольные или круглые) имеют различные условия работы и требуют различных кинематических режимов. В существующих решетных станах они работают с одинаковым кинематическим режимом, что ведет к снижению эффективности их работы. Известен решетный стан, включающий корпус, подвешенный на подвесках с возможностью совершения возвратно-поступательных движений, поворотные скатные доски и дополнительные выводы фракций, установленные под верхним ярусом решет 3. Он имеет более широкие технологические возможности за счет реализации различных технологических схем очистки посредством поворота скатных досок. Недостатком этого решетного стана, принятого за прототип, является также низкая эффективность работы, так как решета работают с одинаковым кинематическим режимом,в то время как они имеют различные условия работы и требуют различных кинематических режимов. Задача заявляемой полезной модели - повышение эффективности работы решетного стана. Решение поставленной задачи достигается тем, что в решетном стане решета с поворотными скатными досками имеют независимую установку посредством плоских или витых цилиндрических пружин. На фигуре изображена предлагаемая схема решетного стана. Решетный стан состоит из корпуса 1, плоских пробивных решет 2 и поворотных скатных досок 3, имеющих независимую установку посредством плоских или витых цилиндрических пружин 4, и выводов фракций 5. Решетный стан работает следующим образом. Семенной материал поступает на решето А верхнего яруса решет 2, на котором разделяется на две фракции. Сход с решета поступает на решето Б, а проход - на поворотную скатную доску 3. При повернутой вверх поворотной скатной доске (показано сплошной линией) сход попадает в выводной лоток и выводится из машины, а при повернутой вниз поворотной скатной доске (показано штрихпунктирной линией) подается на начало решета В нижнего яруса. Проход решета Б также может подаваться поворотной скатной 3 доской или в выводной лоток, или на начало решета Г. За счет поворота скатных досок обеспечивается разделение семенного вороха по различным технологическим схемам очистки. Кроме того, все решета колеблются независимо друг от друга. Каждое решето имеет частоту колебаний, равную частоте колебаний решетного стана, и амплитуду, зависящую от параметров пружин. Коэффициент изменения амплитуды колебаний описывается формулой 22,2 гдеи- соответственно частота колебаний решетного стана и собственная частота колебаний пружин, -1. Таким образом, изменяя жесткость пружин и, следовательно, амплитуду колебаний,можно обеспечить оптимальный кинематический режим работы каждого решета. Кроме того, за счет применения пружин увеличивается угол направленности колебаний, что улучшает работу решет с круглыми отверстиями, требующими подбрасывания семян. Преимущество предлагаемой полезной модели состоит в эффективности работы решетного стана за счет обеспечения оптимального режима работы каждого его решета за счет изменения кинематического режима их работы посредством регулирования жесткости пружин. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
