Механизм прижима шлифовально-полировочно-доводочного станка

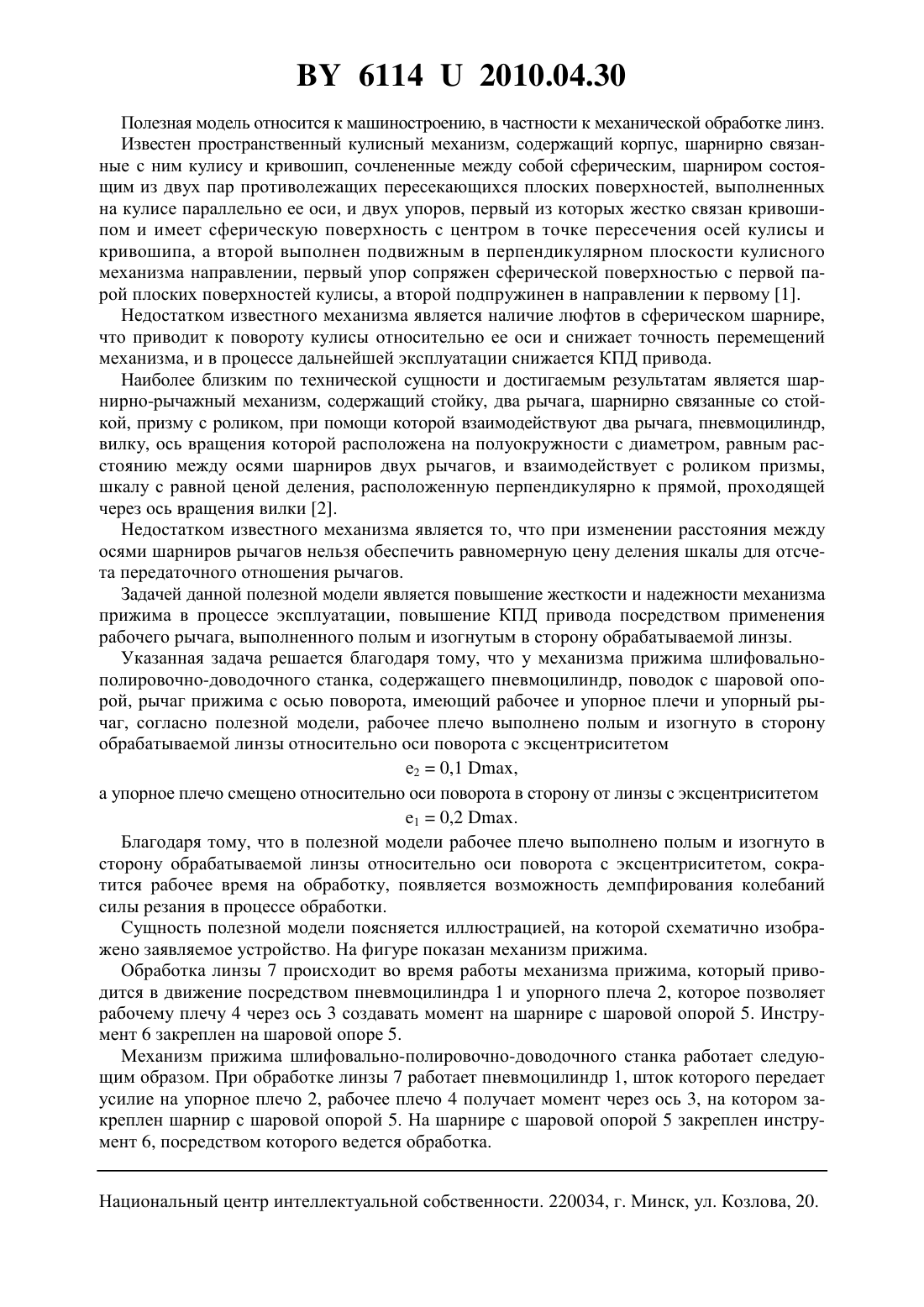

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(72) Авторы Логвин Владимир Александрович Захаркин Александр Васильевич(73) Патентообладатель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(57) Механизм прижима шлифовально-полировочно-доводочного станка, содержащий пневмоцилиндр, поводок с шаровой опорой, рычаг прижима с осью поворота, имеющий рабочее и упорное плечи и упорный рычаг, отличающийся тем, что рабочее плечо выполнено полым и изогнуто в сторону обрабатываемой линзы относительно оси поворота с эксцентриситетом е 20,1 ,а упорное плечо смещено относительно оси поворота в сторону от линзы с эксцентриситетом 10,2 ,61142010.04.30 где- максимальный диаметр обрабатываемой линзы.(56) 1. 3 убакова В.Г. Технология оптических деталей Учебник / В.Г.Зубаков, М.Н.Семибратов, С.К.Штандель / Под ред. М.Н.Семибратова. - 2-е изд., перераб. - М. Машиностроение, 1985. - 368 с. ил. - 1200. С.108. 2. А.с. СССР 1036991, МПК 16 Н 21/00, опубл. 23.08.83. 61142010.04.30 Полезная модель относится к машиностроению, в частности к механической обработке линз. Известен пространственный кулисный механизм, содержащий корпус, шарнирно связанные с ним кулису и кривошип, сочлененные между собой сферическим, шарниром состоящим из двух пар противолежащих пересекающихся плоских поверхностей, выполненных на кулисе параллельно ее оси, и двух упоров, первый из которых жестко связан кривошипом и имеет сферическую поверхность с центром в точке пересечения осей кулисы и кривошипа, а второй выполнен подвижным в перпендикулярном плоскости кулисного механизма направлении, первый упор сопряжен сферической поверхностью с первой парой плоских поверхностей кулисы, а второй подпружинен в направлении к первому 1. Недостатком известного механизма является наличие люфтов в сферическом шарнире,что приводит к повороту кулисы относительно ее оси и снижает точность перемещений механизма, и в процессе дальнейшей эксплуатации снижается КПД привода. Наиболее близким по технической сущности и достигаемым результатам является шарнирно-рычажный механизм, содержащий стойку, два рычага, шарнирно связанные со стойкой, призму с роликом, при помощи которой взаимодействуют два рычага, пневмоцилиндр,вилку, ось вращения которой расположена на полуокружности с диаметром, равным расстоянию между осями шарниров двух рычагов, и взаимодействует с роликом призмы,шкалу с равной ценой деления, расположенную перпендикулярно к прямой, проходящей через ось вращения вилки 2. Недостатком известного механизма является то, что при изменении расстояния между осями шарниров рычагов нельзя обеспечить равномерную цену деления шкалы для отсчета передаточного отношения рычагов. Задачей данной полезной модели является повышение жесткости и надежности механизма прижима в процессе эксплуатации, повышение КПД привода посредством применения рабочего рычага, выполненного полым и изогнутым в сторону обрабатываемой линзы. Указанная задача решается благодаря тому, что у механизма прижима шлифовальнополировочно-доводочного станка, содержащего пневмоцилиндр, поводок с шаровой опорой, рычаг прижима с осью поворота, имеющий рабочее и упорное плечи и упорный рычаг, согласно полезной модели, рабочее плечо выполнено полым и изогнуто в сторону обрабатываемой линзы относительно оси поворота с эксцентриситетом е 20,1 ,а упорное плечо смещено относительно оси поворота в сторону от линзы с эксцентриситетом 10,2 . Благодаря тому, что в полезной модели рабочее плечо выполнено полым и изогнуто в сторону обрабатываемой линзы относительно оси поворота с эксцентриситетом, сократится рабочее время на обработку, появляется возможность демпфирования колебаний силы резания в процессе обработки. Сущность полезной модели поясняется иллюстрацией, на которой схематично изображено заявляемое устройство. На фигуре показан механизм прижима. Обработка линзы 7 происходит во время работы механизма прижима, который приводится в движение посредством пневмоцилиндра 1 и упорного плеча 2, которое позволяет рабочему плечу 4 через ось 3 создавать момент на шарнире с шаровой опорой 5. Инструмент 6 закреплен на шаровой опоре 5. Механизм прижима шлифовально-полировочно-доводочного станка работает следующим образом. При обработке линзы 7 работает пневмоцилиндр 1, шток которого передает усилие на упорное плечо 2, рабочее плечо 4 получает момент через ось 3, на котором закреплен шарнир с шаровой опорой 5. На шарнире с шаровой опорой 5 закреплен инструмент 6, посредством которого ведется обработка. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
