Правило

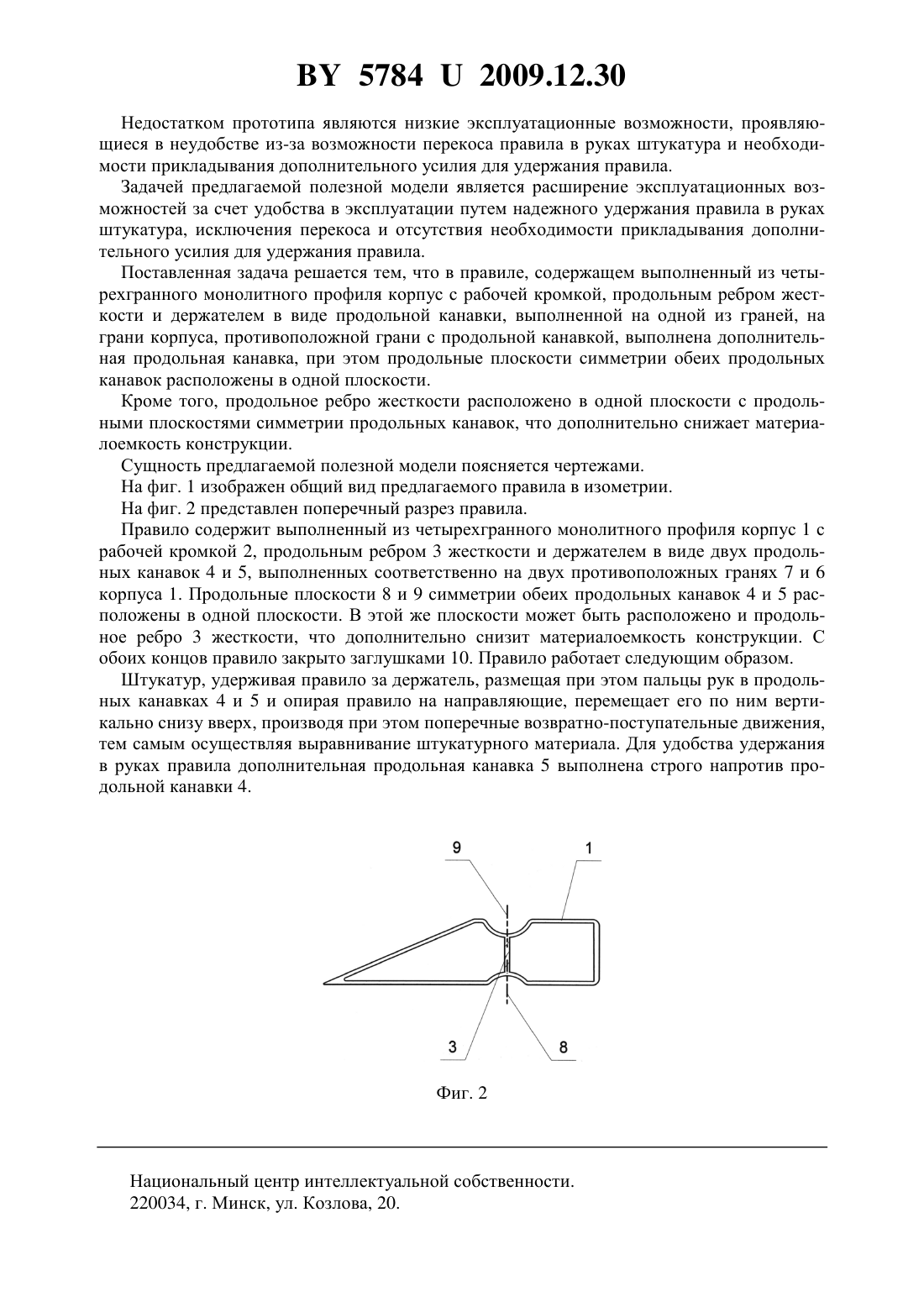

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Бабаев Азер Кахраман оглы(72) Автор Бабаев Азер Кахраман оглы(73) Патентообладатель Бабаев Азер Кахраман оглы(57) 1. Правило, содержащее выполненный из четырехгранного монолитного профиля корпус с рабочей кромкой, продольным ребром жесткости и держателем в виде продольной канавки, выполненной на одной из граней, отличающееся тем, что на грани корпуса, противоположной грани с продольной канавкой, выполнена дополнительная продольная канавка, при этом продольные плоскости симметрии обеих продольных канавок расположены в одной плоскости. 2. Правило по п. 1, отличающееся тем, что продольное ребро жесткости расположено в одной плоскости с продольными плоскостями симметрии продольных канавок.(56) 1. Патентна полезную модель 14049, 2000. Фиг. 1 Полезная модель относится к области строительства, а именно к инструментам, используемым при отделочных работах, в частности к правилам, предназначенным для выравнивания строительных растворов на поверхности, например, при оштукатуривании стен. Наиболее близким по технической сущности к предлагаемой полезной модели является правило, содержащее выполненный из четырехгранного монолитного профиля корпус с рабочей кромкой, продольным ребром жесткости и держателем в виде продольной канавки, выполненной на одной из граней 1. 57842009.12.30 Недостатком прототипа являются низкие эксплуатационные возможности, проявляющиеся в неудобстве из-за возможности перекоса правила в руках штукатура и необходимости прикладывания дополнительного усилия для удержания правила. Задачей предлагаемой полезной модели является расширение эксплуатационных возможностей за счет удобства в эксплуатации путем надежного удержания правила в руках штукатура, исключения перекоса и отсутствия необходимости прикладывания дополнительного усилия для удержания правила. Поставленная задача решается тем, что в правиле, содержащем выполненный из четырехгранного монолитного профиля корпус с рабочей кромкой, продольным ребром жесткости и держателем в виде продольной канавки, выполненной на одной из граней, на грани корпуса, противоположной грани с продольной канавкой, выполнена дополнительная продольная канавка, при этом продольные плоскости симметрии обеих продольных канавок расположены в одной плоскости. Кроме того, продольное ребро жесткости расположено в одной плоскости с продольными плоскостями симметрии продольных канавок, что дополнительно снижает материалоемкость конструкции. Сущность предлагаемой полезной модели поясняется чертежами. На фиг. 1 изображен общий вид предлагаемого правила в изометрии. На фиг. 2 представлен поперечный разрез правила. Правило содержит выполненный из четырехгранного монолитного профиля корпус 1 с рабочей кромкой 2, продольным ребром 3 жесткости и держателем в виде двух продольных канавок 4 и 5, выполненных соответственно на двух противоположных гранях 7 и 6 корпуса 1. Продольные плоскости 8 и 9 симметрии обеих продольных канавок 4 и 5 расположены в одной плоскости. В этой же плоскости может быть расположено и продольное ребро 3 жесткости, что дополнительно снизит материалоемкость конструкции. С обоих концов правило закрыто заглушками 10. Правило работает следующим образом. Штукатур, удерживая правило за держатель, размещая при этом пальцы рук в продольных канавках 4 и 5 и опирая правило на направляющие, перемещает его по ним вертикально снизу вверх, производя при этом поперечные возвратно-поступательные движения,тем самым осуществляя выравнивание штукатурного материала. Для удобства удержания в руках правила дополнительная продольная канавка 5 выполнена строго напротив продольной канавки 4. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
