Зажим

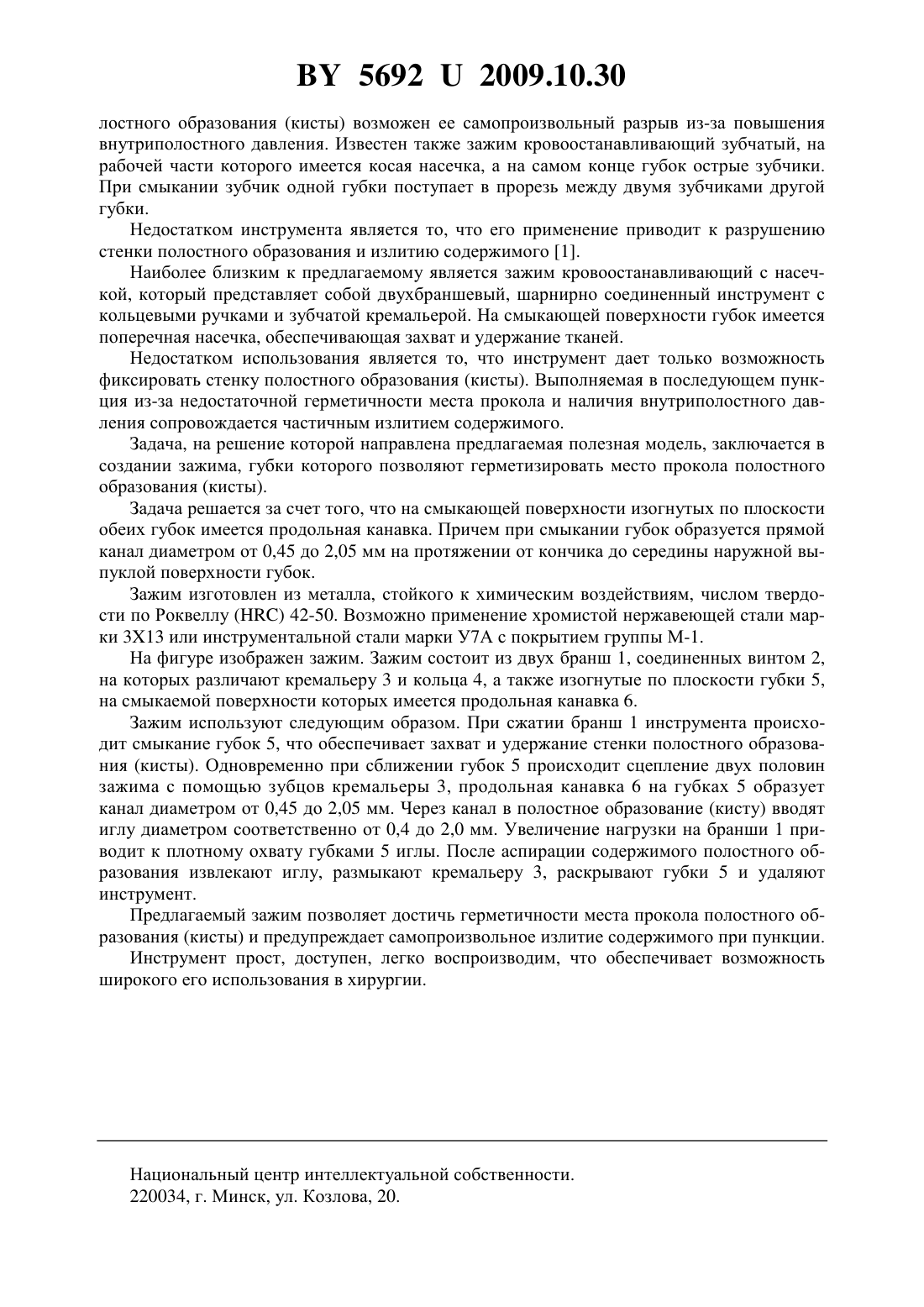

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Дорошкевич Сергей Витальевич Дорошкевич Елена Юлияновна(72) Авторы Дорошкевич Сергей Витальевич Дорошкевич Елена Юлияновна(73) Патентообладатели Дорошкевич Сергей Витальевич Дорошкевич Елена Юлияновна(57) Зажим, состоящий из двух бранш, соединенных винтом, кремальеры, колец, изогнутых по плоскости губок, отличающийся тем, что на смыкающей поверхности обеих губок имеется продольная канавка, образующая при смыкании прямой канал диаметром от 0,45 до 2,05 мм на протяжении от кончика до середины наружной выпуклой поверхности губок. Полезная модель относится к медицине, а именно к хирургии, и может быть использована при проведении пункции полостных образований. Известен зажим для захватывания легкого, имеющий окончатые губки треугольной формы с косой насечкой, а также зажим для перевязки геморроидальных узлов с губками овальной формы, на рабочей поверхности которых имеются кольцеобразные выступы. Недостатком данных зажимов является то, что при захватывании напряженной стенки по 56922009.10.30 лостного образования (кисты) возможен ее самопроизвольный разрыв из-за повышения внутриполостного давления. Известен также зажим кровоостанавливающий зубчатый, на рабочей части которого имеется косая насечка, а на самом конце губок острые зубчики. При смыкании зубчик одной губки поступает в прорезь между двумя зубчиками другой губки. Недостатком инструмента является то, что его применение приводит к разрушению стенки полостного образования и излитию содержимого 1. Наиболее близким к предлагаемому является зажим кровоостанавливающий с насечкой, который представляет собой двухбраншевый, шарнирно соединенный инструмент с кольцевыми ручками и зубчатой кремальерой. На смыкающей поверхности губок имеется поперечная насечка, обеспечивающая захват и удержание тканей. Недостатком использования является то, что инструмент дает только возможность фиксировать стенку полостного образования (кисты). Выполняемая в последующем пункция из-за недостаточной герметичности места прокола и наличия внутриполостного давления сопровождается частичным излитием содержимого. Задача, на решение которой направлена предлагаемая полезная модель, заключается в создании зажима, губки которого позволяют герметизировать место прокола полостного образования (кисты). Задача решается за счет того, что на смыкающей поверхности изогнутых по плоскости обеих губок имеется продольная канавка. Причем при смыкании губок образуется прямой канал диаметром от 0,45 до 2,05 мм на протяжении от кончика до середины наружной выпуклой поверхности губок. Зажим изготовлен из металла, стойкого к химическим воздействиям, числом твердости по Роквеллу 42-50. Возможно применение хромистой нержавеющей стали марки 313 или инструментальной стали марки У 7 А с покрытием группы М-1. На фигуре изображен зажим. Зажим состоит из двух бранш 1, соединенных винтом 2,на которых различают кремальеру 3 и кольца 4, а также изогнутые по плоскости губки 5,на смыкаемой поверхности которых имеется продольная канавка 6. Зажим используют следующим образом. При сжатии бранш 1 инструмента происходит смыкание губок 5, что обеспечивает захват и удержание стенки полостного образования (кисты). Одновременно при сближении губок 5 происходит сцепление двух половин зажима с помощью зубцов кремальеры 3, продольная канавка 6 на губках 5 образует канал диаметром от 0,45 до 2,05 мм. Через канал в полостное образование (кисту) вводят иглу диаметром соответственно от 0,4 до 2,0 мм. Увеличение нагрузки на бранши 1 приводит к плотному охвату губками 5 иглы. После аспирации содержимого полостного образования извлекают иглу, размыкают кремальеру 3, раскрывают губки 5 и удаляют инструмент. Предлагаемый зажим позволяет достичь герметичности места прокола полостного образования (кисты) и предупреждает самопроизвольное излитие содержимого при пункции. Инструмент прост, доступен, легко воспроизводим, что обеспечивает возможность широкого его использования в хирургии. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
