Неразъемное соединение с угловым швом

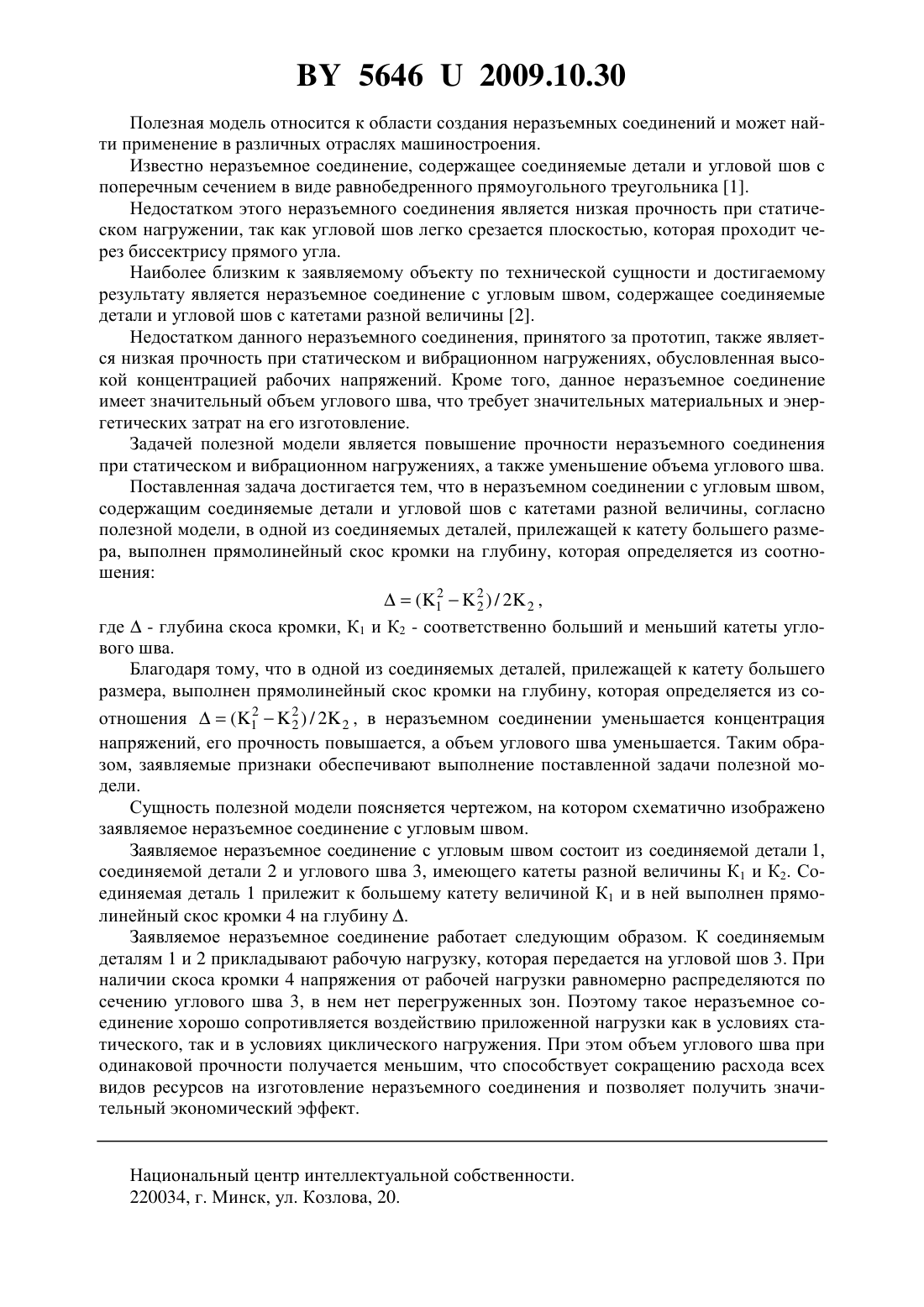

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Государственное научное учреждение Институт порошковой металлургии Государственное учреждение высшего профессионального образования Белорусско-Российский университет(72) Авторы Цумарев Юрий Алексеевич Радченко Александр Адамович Попковский Виктор Александрович Клочков Виктор Николаевич Цумарев Евгений Николаевич(73) Патентообладатели Государственное научное учреждение Институт порошковой металлургии Государственное учреждение высшего профессионального образования Белорусско-Российский университет(57) Неразъемное соединение с угловым швом, содержащее соединяемые детали и угловой шов с катетами разной величины, отличающееся тем, что в одной из соединяемых деталей, прилежащей к катету большего размера, выполнен прямолинейный скос кромки на глубину, которая определяется из соотношения 2(12 ) / 2 2 ,2 где- глубина скоса кромки, К 1 и К 2 - соответственно больший и меньший катеты углового шва. 56462009.10.30 Полезная модель относится к области создания неразъемных соединений и может найти применение в различных отраслях машиностроения. Известно неразъемное соединение, содержащее соединяемые детали и угловой шов с поперечным сечением в виде равнобедренного прямоугольного треугольника 1. Недостатком этого неразъемного соединения является низкая прочность при статическом нагружении, так как угловой шов легко срезается плоскостью, которая проходит через биссектрису прямого угла. Наиболее близким к заявляемому объекту по технической сущности и достигаемому результату является неразъемное соединение с угловым швом, содержащее соединяемые детали и угловой шов с катетами разной величины 2. Недостатком данного неразъемного соединения, принятого за прототип, также является низкая прочность при статическом и вибрационном нагружениях, обусловленная высокой концентрацией рабочих напряжений. Кроме того, данное неразъемное соединение имеет значительный объем углового шва, что требует значительных материальных и энергетических затрат на его изготовление. Задачей полезной модели является повышение прочности неразъемного соединения при статическом и вибрационном нагружениях, а также уменьшение объема углового шва. Поставленная задача достигается тем, что в неразъемном соединении с угловым швом,содержащим соединяемые детали и угловой шов с катетами разной величины, согласно полезной модели, в одной из соединяемых деталей, прилежащей к катету большего размера, выполнен прямолинейный скос кромки на глубину, которая определяется из соотношения 2(12 ) / 2 2 ,2 где- глубина скоса кромки, К 1 и К 2 - соответственно больший и меньший катеты углового шва. Благодаря тому, что в одной из соединяемых деталей, прилежащей к катету большего размера, выполнен прямолинейный скос кромки на глубину, которая определяется из со 2 отношения(12 ) / 2 2 , в неразъемном соединении уменьшается концентрация 2 напряжений, его прочность повышается, а объем углового шва уменьшается. Таким образом, заявляемые признаки обеспечивают выполнение поставленной задачи полезной модели. Сущность полезной модели поясняется чертежом, на котором схематично изображено заявляемое неразъемное соединение с угловым швом. Заявляемое неразъемное соединение с угловым швом состоит из соединяемой детали 1,соединяемой детали 2 и углового шва 3, имеющего катеты разной величины К 1 и К 2. Соединяемая деталь 1 прилежит к большему катету величиной К 1 и в ней выполнен прямолинейный скос кромки 4 на глубину . Заявляемое неразъемное соединение работает следующим образом. К соединяемым деталям 1 и 2 прикладывают рабочую нагрузку, которая передается на угловой шов 3. При наличии скоса кромки 4 напряжения от рабочей нагрузки равномерно распределяются по сечению углового шва 3, в нем нет перегруженных зон. Поэтому такое неразъемное соединение хорошо сопротивляется воздействию приложенной нагрузки как в условиях статического, так и в условиях циклического нагружения. При этом объем углового шва при одинаковой прочности получается меньшим, что способствует сокращению расхода всех видов ресурсов на изготовление неразъемного соединения и позволяет получить значительный экономический эффект. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
