Глазок дверной

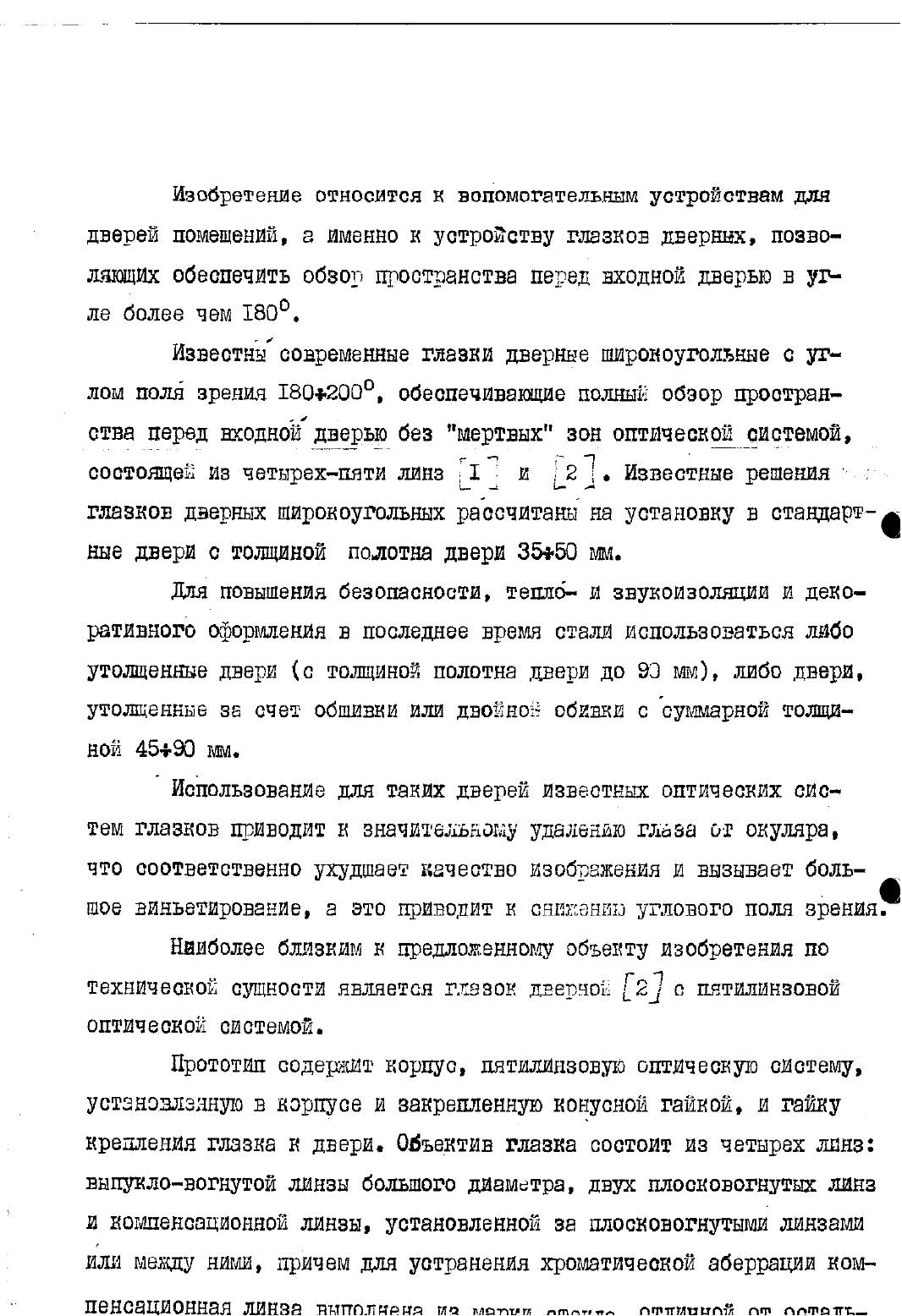

/ Изобретение относится к вспомогательным устройствам для дверей помещений, а именно к устройству глазков дверных, позво ляющих обеспечить обзор пространства перед входной дверью в угле более чем 1800.Известннсовременные глазки дверные широкоугольные с углом поля зрения 18 О 20 О обеспечивающие полный обзор простран ства перед входноидверью без мертвых зон оптической системой, гсостоящей из четнрехпнти линз и глазков дверных широкоугольных рассчитаны на установку в стандарт. ные двери с толщиной полотна двери 355 О мм.для повышения безопасности, теплб и звукоизоляции и декоративного оформления в последнее время стали использоваться либо утолщенные двери (с толщиной полотна двери до 93 мм), либо двери,утолщенные за счет обшивки или двойной обивки с суммарной толщиной 459 О мм.Использование для таких дверей известных оптических сис тем глазков приводит к значительному удалению глаза от окуляра,что соответственно Ухудшает качество изображения и вызывает большое виньетирование, а это приводит к снижению УтЛ 0 ВОГ 0 поля зрения.Наиболее близким к предложенному объекту изобретения потехнической сущности является глазок двернои Е с пятилинзовой оптической системой.Прототип содержит корпус, пятилинзовую оптическую систему,установленную в корпусе и закрепленную конусной гайкой, и гейку крепления глазка к двери. Объектив глазка состоит из четырех линз выпукло-вогнутой линзы большого диаметра, двух плосковогнутых линз и компенсационной линзы, установленной за плосковогнутыми линзамиили между ними, причем для устранения хроматической аберрации комных линз, Окуляр глазка состоит из одной двояковыпуклой линзы.Эта схема обеспечивает большой угол обзора глазка. прибливение окуляра к глазу и высокое качество изображения при использовании его в стандартных дверях. Однако, использование такого глазка для утолщенннх дверей ведет к удалению глаза наблюдателя от окуляра, что ухудшает качество изображения, вызывает значительное виньетирование и уменьшение угла поля зрения.Существенная недостатком глазка является конструкция установки и крепления лине в корпусе. Пять лине и промежуточная втулка методом насыпки установлены в цилиндрическин корпус и закреплены н нем рееьбовнм соединением с помощью конусной гайки. Такое жесткое крепление в единый блок нескольких оптических и механических деталей выполнено с нарушением требований к креплению оптических деталей, требует высокой точности изготовления оптических и иеханических деталей по толщинам и длинам (внсокаЯтрудоемкость) приводит к появлению напряжений в линзах и даже к их растрескиванию и, как следствие, к ухудшению качества изобравения. Особо критичными являются напряжения, возникающие в первой и второй линзах объектива (передача усилия по линзе на большом плече).Задачей изобретения является создание конструкции глазка дверного для утолшенных и стандартных дверей с повышенным качеством изображения, увеличенной светосилой и большим выносом зрачка,при с хранении угла поля зрения 180-2000. Кроме того, целью изобретения является улучшение технологичности изготовления и сборки глазка и исключение возникновения напряжении в линзах при крепле НРШ ЕЖ В ЕЮЕПУСЕЗ.Для этого в глазке дверном. содержащем установленную в корпусе оптическую систему, состоящую из объектива. включающего установленную в оправе и обращенную выпуклостью к предмету выпукло ВОГНУТУЮ 311115133, а такие ПЛОСБО-ВОГЕУТУЮ И ДВОЯВОВОГНУТУО ЛИНЗЫ, Иокуляра с двояковыпуклой линзой. в отличие от прототипа, окуляр дополнительно снабжен пвояковнпуклои линзой.Пеояковогнутая линза объектива и обе линзы окуляра выполнены симметричными, вогнутые поверхности плосковогнут н н двояковогнутои линз с равными радиусами кривизны.Все линзы через промежуточные втулки поднаты упругим элементом.Введение второй двояковыпуклой линзы в окуляр позволило ослабить оптическую силу канвой линзы, улучшитв качество изображения,увеличить светосилу глазка и добиться еначгтельноговнноса зрачка при сохранении угла поля зрения 183-2330. Поэтому предлагаемый . глазок можно использовать в дверях с толщиной полотна 45 93 мм. Предложенная конструкции лавка может быть использована и ДЛЯ лверен с толщиной полотна более 90 мм, но с уменьшением угла поля ерения.сВыполнение вогнутых поверхностей второй и третьей линз объектива с одинаковыми радиусами кривизны упрощает и удешевляет их изготовление, а симметричные конструкции доонковогнутой линзы иДВУХ ЛИНЗ ОЕУЛЕЗ АСЛЮЧБЮТ НЕПРЭВЛЪНУЮ УСТЗНОВНУ ИХ ВО ВЮВМБсборки, что повышает технологичность сборки. .Введение упругого элемента, например прувиин для крепления блока оптических детален с промежуточными втулками обеспечивает постоянство и надежность положения оптических элементов в соответствии с расчетной оптической схемок. В предложенном глазке исключены механические н температурные напряжения в линзах и, как следствие, обеспечено постоянство качества изображения. При этом снимаются требования к точности изготовления линз по толщине, исключаются операции подгонки, снимается трудоемкость изготовления де талей и сборки. На фиг.1 представлен общин вид глазка дверного. На фит.2-4 дверь нижняя часть в утолщенную дверь. На фиг.З приведены грарики аберрации.Оптическая система глазка состоит из трехлинзового объектива - линзы 1,2, и 3 и окуляра - линзы 4 и 5. Линза 1 большого диаметра имеет первую поверхность выпуклую, вторую вогнутую с малым радиусом кривизны. Линза 2 имеет первую поверхность плоскую вторую - вогнутую. Линза 3 - двояковогнутаа. Вторая поверхность линзы 2 и обе.новерхности линзы 3 имеют одинаковые радиусы кривиз ив. Все линзы объектива выполнены из стекла одной марки. Окуляр состоит из двух симметричных лвояковыпуклых линз 4 и 5, причем об линзы выполнены из оптического стекла с оптическими свойствами,отличными от оптических свойств стекла линз объектива.Для увеличения длины оптической системы линзы окуляра уста новлены с большим воздушным промежутком ДРУГ от друга. например н расстоянии (го-0,94 окуляра. Для дверей толинои до 85 мм скуля может состоять из двух одинаковых линз, расположенных близко друг и другу. При этом обеспечивается угол поля зрения 180-2000.ческой проточки корпуса установлена пружина 10. Линза 1 установкена в цилиндрическую проточку 11 фланца корпуса В и закреплена в ней конусной гайкой 12. пружиной 13 линзы 2, 3, 4 и 5 через проч мелуточннс втулки и а подматы к плоскому торцу линзы 1. Таким образом, одна линза закреплена лестно резьбовым соединением, все остальные находятся в эластичном контакте друг с другом и втулками под действием прулины 10. На цилиндрическую часть 13 корпуса 6 нанизана панель 14, выполняющая также функцию стопорного устройст ва от выворачивания глазка с нарвной стороны двери. На панели 14
