Электродное устройство электромагнитного расходомера

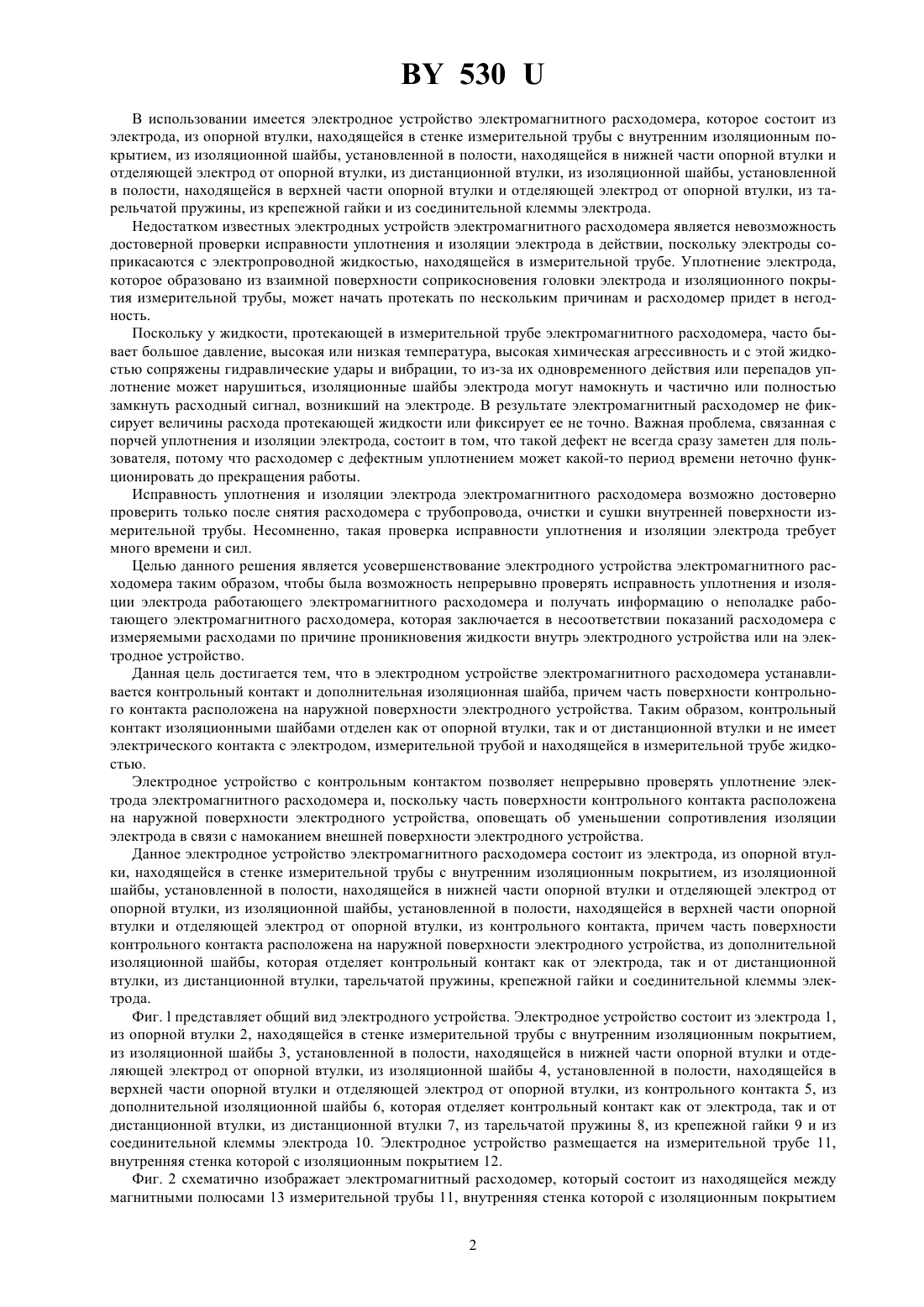

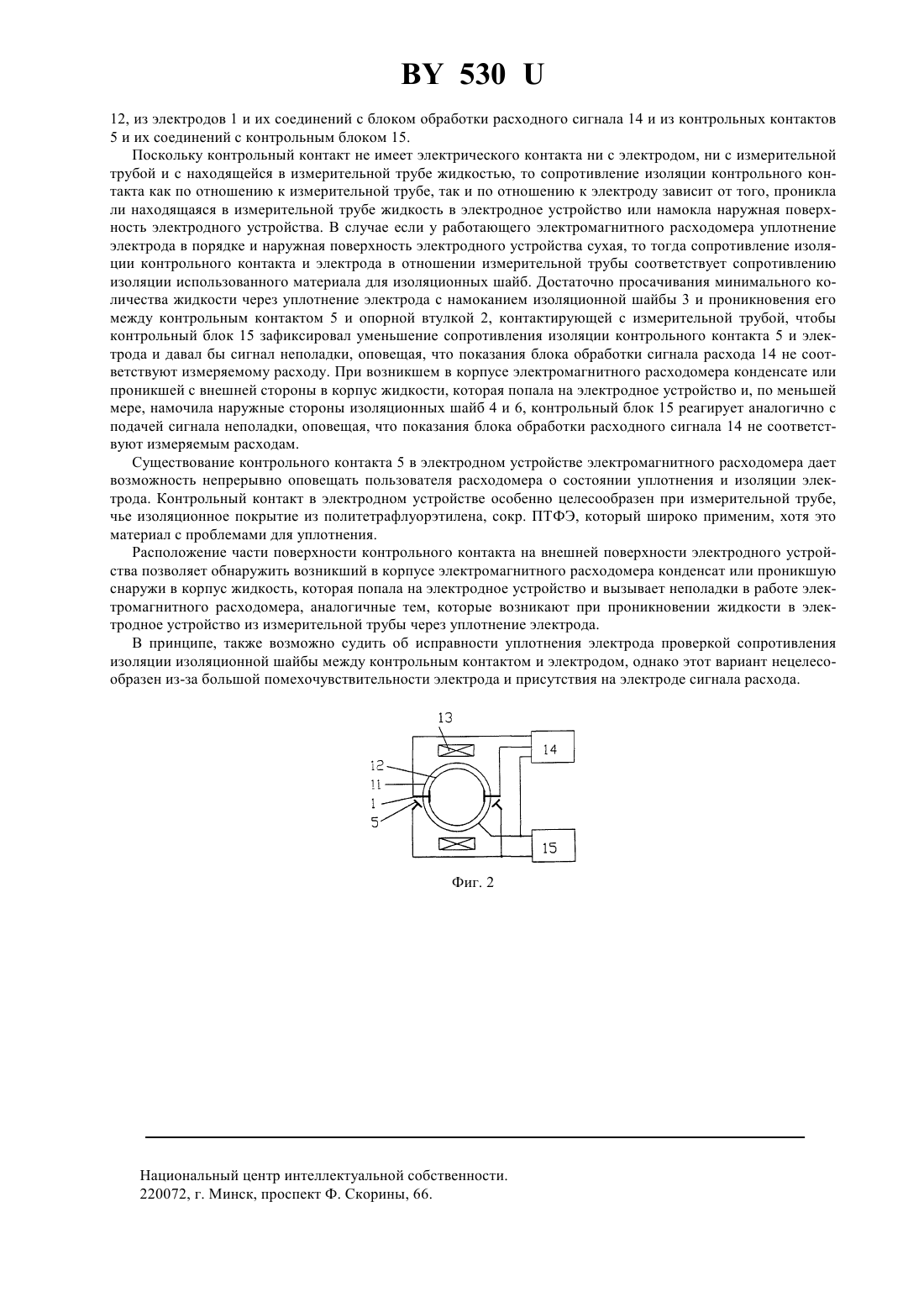

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЭЛЕКТРОДНОЕ УСТРОЙСТВО ЭЛЕКТРОМАГНИТНОГО РАСХОДОМЕРА(71) Заявитель АС АСВЕГА (ЕЕ)(72) Автор Лембо Масс (ЕЕ)(73) Патентообладатель АС АСВЕГА (ЕЕ)(57) 1. Электродное устройство электромагнитного расходомера, которое состоит из электрода, из опорной втулки, находящейся в стенке измерительной трубы с внутренним изоляционным покрытием, из изоляционной шайбы, установленной в полости, находящейся в нижней части опорной втулки и отделяющей электрод от опорной втулки, из дистанционной втулки, из изоляционной шайбы, установленной в полости, находящейся в верхней части опорной втулки и отделяющей электрод от опорной втулки, из тарельчатой пружины,из крепежной гайки и из соединительной клеммы электрода, отличающееся тем, что содержит контрольный контакт и дополнительную изоляционную шайбу, которая отделяет контрольный контакт от электрода и от дистанционной втулки. 2. Электродное устройство по п. 1, отличающееся тем, что часть поверхности контрольного контакта расположена на наружной поверхности электродного устройства. Фиг. 1 Электродное устройство электромагнитного расходомера, которое дополнено контрольным контактом для проверки уплотнения и изоляции электрода. Запатентовано электродное устройство электромагнитного расходомера, которое состоит из электрода, из опорной втулки, находящейся в стенке измерительной трубы с внутренним изоляционным покрытием, из изоляционной втулки, из тарельчатой пружины, из крепежной гайки и из соединительной клеммы-электрода 1. 530 В использовании имеется электродное устройство электромагнитного расходомера, которое состоит из электрода, из опорной втулки, находящейся в стенке измерительной трубы с внутренним изоляционным покрытием, из изоляционной шайбы, установленной в полости, находящейся в нижней части опорной втулки и отделяющей электрод от опорной втулки, из дистанционной втулки, из изоляционной шайбы, установленной в полости, находящейся в верхней части опорной втулки и отделяющей электрод от опорной втулки, из тарельчатой пружины, из крепежной гайки и из соединительной клеммы электрода. Недостатком известных электродных устройств электромагнитного расходомера является невозможность достоверной проверки исправности уплотнения и изоляции электрода в действии, поскольку электроды соприкасаются с электропроводной жидкостью, находящейся в измерительной трубе. Уплотнение электрода,которое образовано из взаимной поверхности соприкосновения головки электрода и изоляционного покрытия измерительной трубы, может начать протекать по нескольким причинам и расходомер придет в негодность. Поскольку у жидкости, протекающей в измерительной трубе электромагнитного расходомера, часто бывает большое давление, высокая или низкая температура, высокая химическая агрессивность и с этой жидкостью сопряжены гидравлические удары и вибрации, то из-за их одновременного действия или перепадов уплотнение может нарушиться, изоляционные шайбы электрода могут намокнуть и частично или полностью замкнуть расходный сигнал, возникший на электроде. В результате электромагнитный расходомер не фиксирует величины расхода протекающей жидкости или фиксирует ее не точно. Важная проблема, связанная с порчей уплотнения и изоляции электрода, состоит в том, что такой дефект не всегда сразу заметен для пользователя, потому что расходомер с дефектным уплотнением может какой-то период времени неточно функционировать до прекращения работы. Исправность уплотнения и изоляции электрода электромагнитного расходомера возможно достоверно проверить только после снятия расходомера с трубопровода, очистки и сушки внутренней поверхности измерительной трубы. Несомненно, такая проверка исправности уплотнения и изоляции электрода требует много времени и сил. Целью данного решения является усовершенствование электродного устройства электромагнитного расходомера таким образом, чтобы была возможность непрерывно проверять исправность уплотнения и изоляции электрода работающего электромагнитного расходомера и получать информацию о неполадке работающего электромагнитного расходомера, которая заключается в несоответствии показаний расходомера с измеряемыми расходами по причине проникновения жидкости внутрь электродного устройства или на электродное устройство. Данная цель достигается тем, что в электродном устройстве электромагнитного расходомера устанавливается контрольный контакт и дополнительная изоляционная шайба, причем часть поверхности контрольного контакта расположена на наружной поверхности электродного устройства. Таким образом, контрольный контакт изоляционными шайбами отделен как от опорнойвтулки, так и от дистанционной втулки и не имеет электрического контакта с электродом, измерительной трубой и находящейся в измерительной трубе жидкостью. Электродное устройство с контрольным контактом позволяет непрерывно проверять уплотнение электрода электромагнитного расходомера и, поскольку часть поверхности контрольного контакта расположена на наружной поверхности электродного устройства, оповещать об уменьшении сопротивления изоляции электрода в связи с намоканием внешней поверхности электродного устройства. Данное электродное устройство электромагнитного расходомера состоит из электрода, из опорной втулки, находящейся в стенке измерительной трубы с внутренним изоляционным покрытием, из изоляционной шайбы, установленной в полости, находящейся в нижней части опорной втулки и отделяющей электрод от опорной втулки, из изоляционной шайбы, установленной в полости, находящейся в верхней части опорной втулки и отделяющей электрод от опорной втулки, из контрольного контакта, причем часть поверхности контрольного контакта расположена на наружной поверхности электродного устройства, из дополнительной изоляционной шайбы, которая отделяет контрольный контакт как от электрода, так и от дистанционной втулки, из дистанционной втулки, тарельчатой пружины, крепежной гайки и соединительной клеммы электрода. Фиг.представляет общий вид электродного устройства. Электродное устройство состоит из электрода 1,из опорной втулки 2, находящейся в стенке измерительной трубы с внутренним изоляционным покрытием,из изоляционной шайбы 3, установленной в полости, находящейся в нижней части опорной втулки и отделяющей электрод от опорной втулки, из изоляционной шайбы 4, установленной в полости, находящейся в верхней части опорной втулки и отделяющей электрод от опорной втулки, из контрольного контакта 5, из дополнительной изоляционной шайбы 6, которая отделяет контрольный контакт как от электрода, так и от дистанционной втулки, из дистанционной втулки 7, из тарельчатой пружины 8, из крепежной гайки 9 и из соединительной клеммы электрода 10. Электродное устройство размещается на измерительной трубе 11,внутренняя стенка которой с изоляционным покрытием 12. Фиг. 2 схематично изображает электромагнитный расходомер, который состоит из находящейся между магнитными полюсами 13 измерительной трубы 11, внутренняя стенка которой с изоляционным покрытием 2 53012, из электродов 1 и их соединений с блоком обработки расходного сигнала 14 и из контрольных контактов 5 и их соединений с контрольным блоком 15. Поскольку контрольный контакт не имеет электрического контакта ни с электродом, ни с измерительной трубой и с находящейся в измерительной трубе жидкостью, то сопротивление изоляции контрольного контакта как по отношению к измерительной трубе, так и по отношению к электроду зависит от того, проникла ли находящаяся в измерительной трубе жидкость в электродное устройство или намокла наружная поверхность электродного устройства. В случае если у работающего электромагнитного расходомера уплотнение электрода в порядке и наружная поверхность электродного устройства сухая, то тогда сопротивление изоляции контрольного контакта и электрода в отношении измерительной трубы соответствует сопротивлению изоляции использованного материала для изоляционных шайб. Достаточно просачивания минимального количества жидкости через уплотнение электрода с намоканием изоляционной шайбы 3 и проникновения его между контрольным контактом 5 и опорной втулкой 2, контактирующей с измерительной трубой, чтобы контрольный блок 15 зафиксировал уменьшение сопротивления изоляции контрольного контакта 5 и электрода и давал бы сигнал неполадки, оповещая, что показания блока обработки сигнала расхода 14 не соответствуют измеряемому расходу. При возникшем в корпусе электромагнитного расходомера конденсате или проникшей с внешней стороны в корпус жидкости, которая попала на электродное устройство и, по меньшей мере, намочила наружные стороны изоляционных шайб 4 и 6, контрольный блок 15 реагирует аналогично с подачей сигнала неполадки, оповещая, что показания блока обработки расходного сигнала 14 не соответствуют измеряемым расходам. Существование контрольного контакта 5 в электродном устройстве электромагнитного расходомера дает возможность непрерывно оповещать пользователя расходомера о состоянии уплотнения и изоляции электрода. Контрольный контакт в электродном устройстве особенно целесообразен при измерительной трубе,чье изоляционное покрытие из политетрафлуорэтилена, сокр. ПТФЭ, который широко применим, хотя это материал с проблемами для уплотнения. Расположение части поверхности контрольного контакта на внешней поверхности электродного устройства позволяет обнаружить возникший в корпусе электромагнитного расходомера конденсат или проникшую снаружи в корпус жидкость, которая попала на электродное устройство и вызывает неполадки в работе электромагнитного расходомера, аналогичные тем, которые возникают при проникновении жидкости в электродное устройство из измерительной трубы через уплотнение электрода. В принципе, также возможно судить об исправности уплотнения электрода проверкой сопротивления изоляции изоляционной шайбы между контрольным контактом и электродом, однако этот вариант нецелесообразен из-за большой помехочувствительности электрода и присутствия на электроде сигнала расхода. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66. 3
