Ключ М.М. Дятлова для извлечения сломанного хирургического винта из костей таза

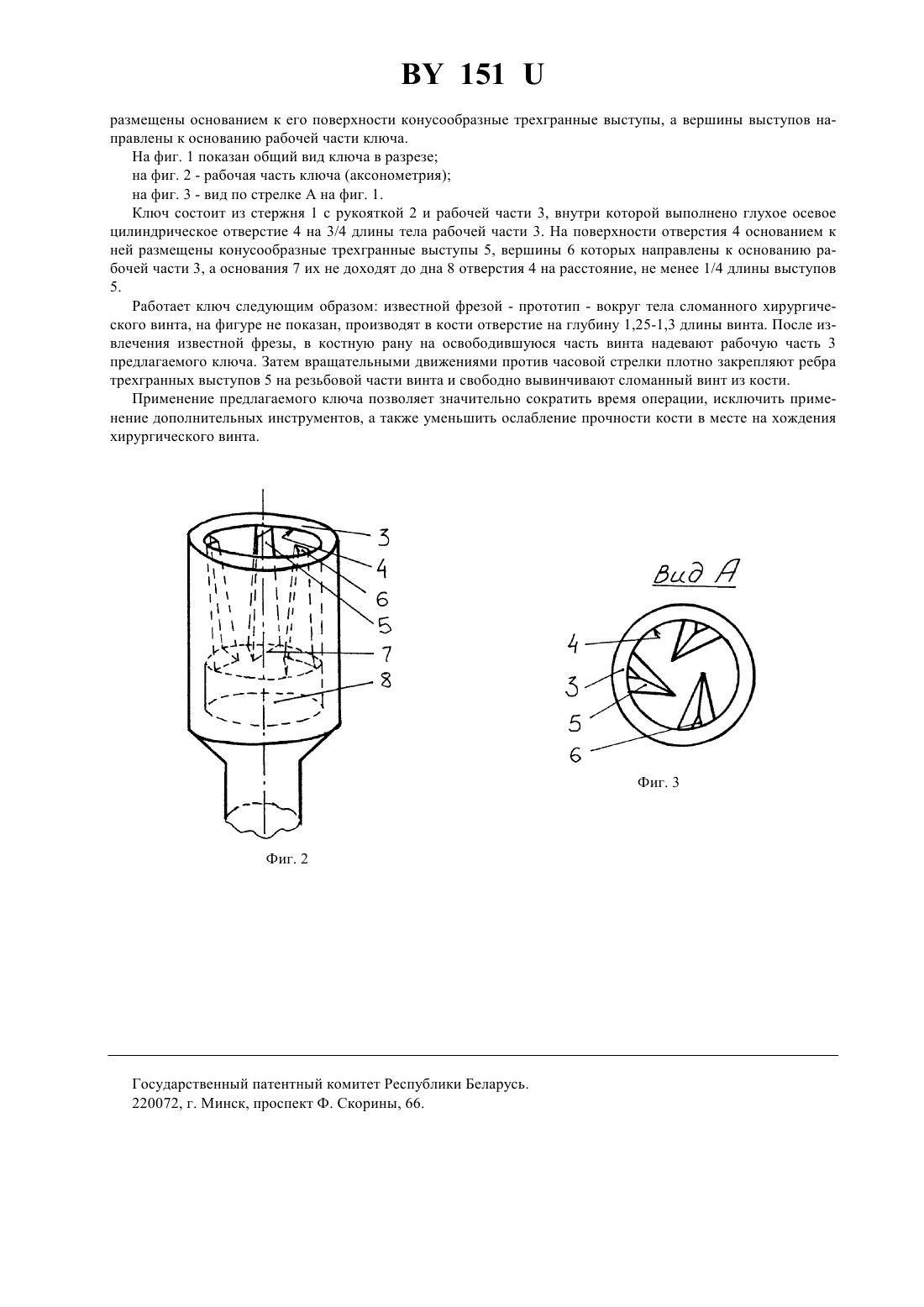

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ КЛЮЧ М.М. ДЯТЛОВА ДЛЯ ИЗВЛЕЧЕНИЯ СЛОМАННОГО ХИРУРГИЧЕСКОГО ВИНТА ИЗ КОСТЕЙ ТАЗА(71) Заявитель Гомельский государственный медицинский институт(73) Патентообладатель Гомельский государственный медицинский институт(57) Ключ для извлечения сломанного хирургического винта из костей таза, включающий стерженьрукояткой и рабочую часть, внутри которой выполнено осевое цилиндрическое отверстие,диаметром, превышающим наружный диаметр тела сломанного винта, отличающийся тем, что внутри цилиндрического отверстия размещены основанием к его поверхности конусообразные трехгранные выступы, вершины которых направлены к основанию рабочей части ключа. Полезная модель относится к медицине, а именно - к ортопедо-травматологии и может быть использована для извлечения из костей сломанных хирургических винтов. Известна торцовая фреза, состоящая из стержня, рукоятки и рабочей части, внутри которой выполнено осевое цилиндрическое отверстие с диаметром, превышающим наружный диаметр тела сломанного винта 1 - прототип. Недостатками прототипа являются после фрезерования кости вокруг винта для его удаления необходимо применять дополнительные инструменты, например, пулевые щипцы, корицанг или производить трепанацию кости вокруг винта долотом длительное время операции ослабление прочности кости в месте нахождения винта. Задача, на решение которой направлена полезная модель, заключается в обеспечении извлечения сломанного хирургического винта из костей таза при их наименьшем разрушении. Задача решается за счет того, что ключ содержит стержень, рукоятку и рабочую часть с осевым цилиндрическим отверстием, с диаметром, превышающим наружный диаметр тела сломанного винта, в котором 151 размещены основанием к его поверхности конусообразные трехгранные выступы, а вершины выступов направлены к основанию рабочей части ключа. На фиг. 1 показан общий вид ключа в разрезе на фиг. 2 - рабочая часть ключа (аксонометрия) на фиг. 3 - вид по стрелке А на фиг. 1. Ключ состоит из стержня 1 с рукояткой 2 и рабочей части 3, внутри которой выполнено глухое осевое цилиндрическое отверстие 4 на 3/4 длины тела рабочей части 3. На поверхности отверстия 4 основанием к ней размещены конусообразные трехгранные выступы 5, вершины 6 которых направлены к основанию рабочей части 3, а основания 7 их не доходят до дна 8 отверстия 4 на расстояние, не менее 1/4 длины выступов 5. Работает ключ следующим образом известной фрезой - прототип - вокруг тела сломанного хирургического винта, на фигуре не показан, производят в кости отверстие на глубину 1,25-1,3 длины винта. После извлечения известной фрезы, в костную рану на освободившуюся часть винта надевают рабочую часть 3 предлагаемого ключа. Затем вращательными движениями против часовой стрелки плотно закрепляют ребра трехгранных выступов 5 на резьбовой части винта и свободно вывинчивают сломанный винт из кости. Применение предлагаемого ключа позволяет значительно сократить время операции, исключить применение дополнительных инструментов, а также уменьшить ослабление прочности кости в месте на хождения хирургического винта. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
