Мобильный элемент тумбы

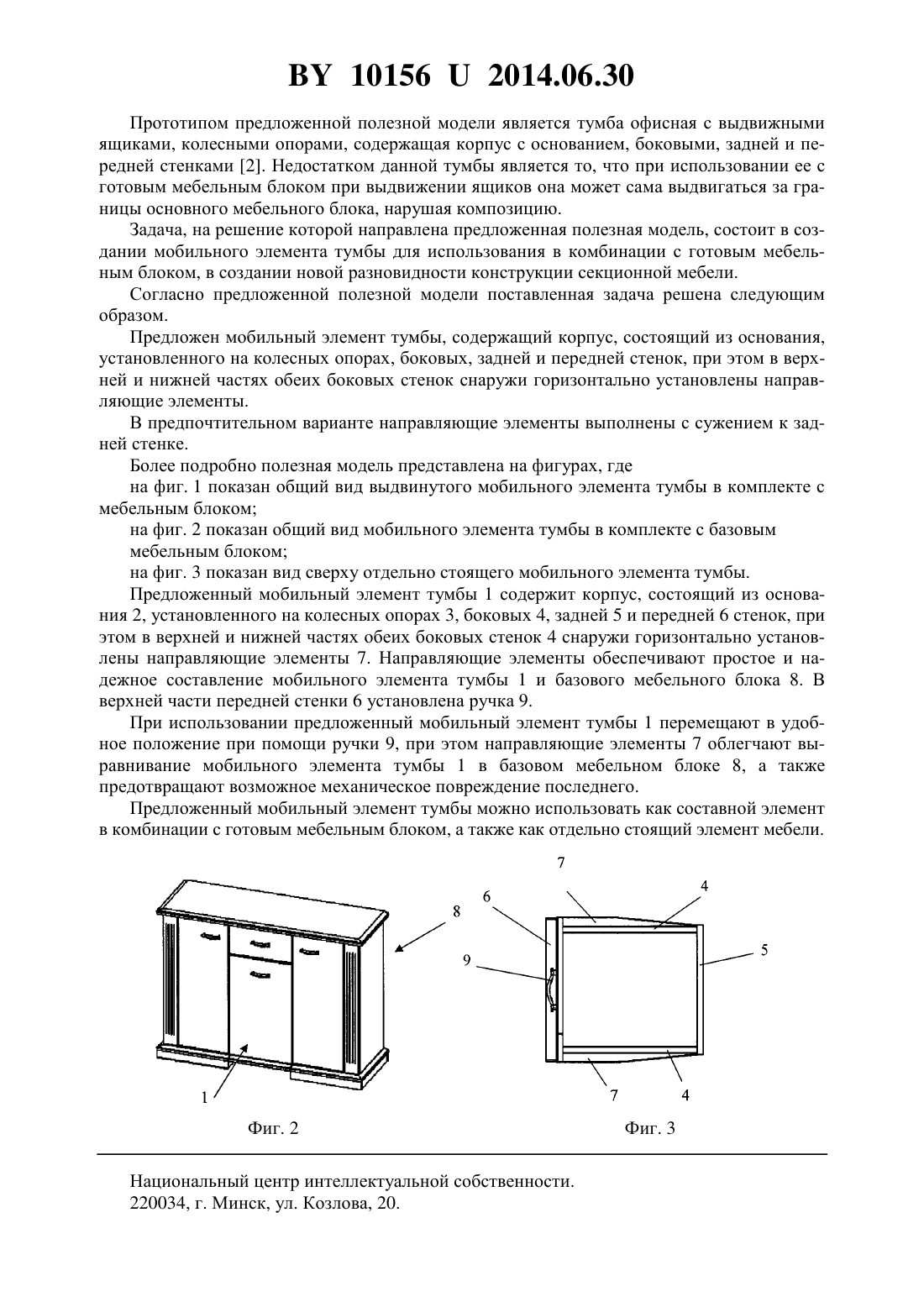

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(72) Автор Кедо Сергей Анатольевич(57) 1. Мобильный элемент тумбы, содержащий корпус, состоящий из основания, установленного на колесных опорах, боковых, задней и передней стенок, отличающийся тем, что в верхней и нижней частях боковых стенок снаружи горизонтально установлены направляющие элементы. 2. Мобильный элемент тумбы по п. 1, отличающийся тем, что направляющие элементы выполнены с сужением к задней стенке.(56) 1. Патентна полезную модель 72127, 2008. 2. Патентна полезную модель 39051, 2004. Фиг. 1 Полезная модель относится к секционной мебели, т.е. к комбинациям из готовых мебельных блоков и к самим мебельным блокам, и может быть использована в производстве мебели для офисов, гостиниц, домов, дач. Известна мебельная тумба, содержащая коробчатый корпус, колеса, станину в виде вертикальной стойки и горизонтальную раму, и выдвижные ящики. Колеса закреплены на концах поперечных элементов рамы, а стойка связывает корпус и раму 1. Недостатком данной полезной модели является то, что при использовании в качестве элемента в готовом мебельном блоке стойка и рама могут повредить секции мебельного блока и, кроме того, будут нарушать композицию всего мебельного блока. 101562014.06.30 Прототипом предложенной полезной модели является тумба офисная с выдвижными ящиками, колесными опорами, содержащая корпус с основанием, боковыми, задней и передней стенками 2. Недостатком данной тумбы является то, что при использовании ее с готовым мебельным блоком при выдвижении ящиков она может сама выдвигаться за границы основного мебельного блока, нарушая композицию. Задача, на решение которой направлена предложенная полезная модель, состоит в создании мобильного элемента тумбы для использования в комбинации с готовым мебельным блоком, в создании новой разновидности конструкции секционной мебели. Согласно предложенной полезной модели поставленная задача решена следующим образом. Предложен мобильный элемент тумбы, содержащий корпус, состоящий из основания,установленного на колесных опорах, боковых, задней и передней стенок, при этом в верхней и нижней частях обеих боковых стенок снаружи горизонтально установлены направляющие элементы. В предпочтительном варианте направляющие элементы выполнены с сужением к задней стенке. Более подробно полезная модель представлена на фигурах, где на фиг. 1 показан общий вид выдвинутого мобильного элемента тумбы в комплекте с мебельным блоком на фиг. 2 показан общий вид мобильного элемента тумбы в комплекте с базовым мебельным блоком на фиг. 3 показан вид сверху отдельно стоящего мобильного элемента тумбы. Предложенный мобильный элемент тумбы 1 содержит корпус, состоящий из основания 2, установленного на колесных опорах 3, боковых 4, задней 5 и передней 6 стенок, при этом в верхней и нижней частях обеих боковых стенок 4 снаружи горизонтально установлены направляющие элементы 7. Направляющие элементы обеспечивают простое и надежное составление мобильного элемента тумбы 1 и базового мебельного блока 8. В верхней части передней стенки 6 установлена ручка 9. При использовании предложенный мобильный элемент тумбы 1 перемещают в удобное положение при помощи ручки 9, при этом направляющие элементы 7 облегчают выравнивание мобильного элемента тумбы 1 в базовом мебельном блоке 8, а также предотвращают возможное механическое повреждение последнего. Предложенный мобильный элемент тумбы можно использовать как составной элемент в комбинации с готовым мебельным блоком, а также как отдельно стоящий элемент мебели. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
