Устройство для пайки и лужения

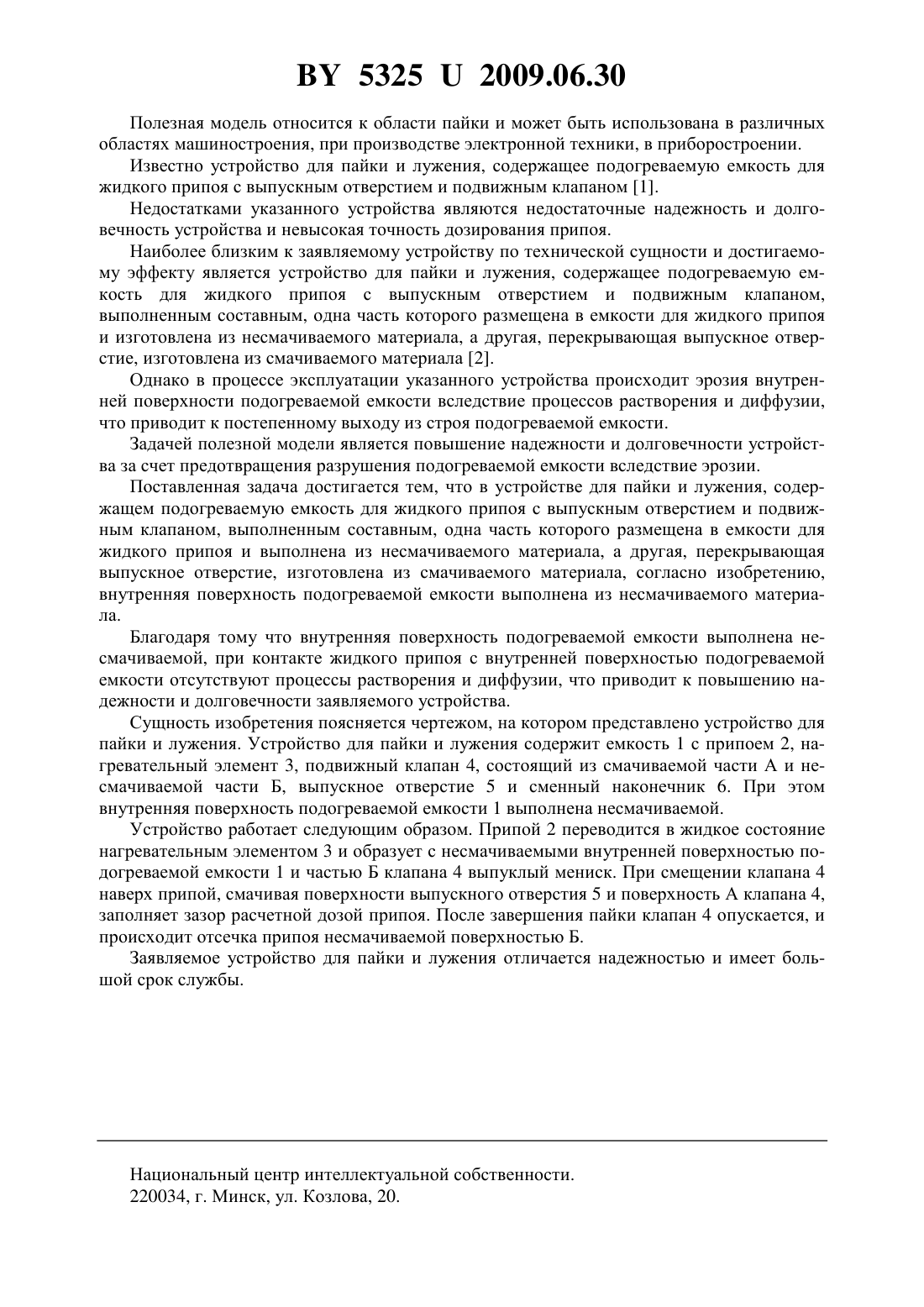

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПАЙКИ И ЛУЖЕНИЯ(71) Заявители Тарасенко Ирина Владимировна Троцкая Юлия Михайловна Резник Петр Петрович(72) Авторы Тарасенко Ирина Владимировна Троцкая Юлия Михайловна Резник Петр Петрович(73) Патентообладатели Тарасенко Ирина Владимировна Троцкая Юлия Михайловна Резник Петр Петрович(57) Устройство для пайки и лужения, содержащее подогреваемую емкость для жидкого припоя с выпускным отверстием и составным подвижным клапаном, одна часть которого размещена в емкости для жидкого припоя и выполнена из несмачиваемого материала, а другая, перекрывающая выпускное отверстие, изготовлена из смачиваемого материала,отличающееся тем, что внутренняя поверхность подогреваемой емкости выполнена несмачиваемой. 53252009.06.30 Полезная модель относится к области пайки и может быть использована в различных областях машиностроения, при производстве электронной техники, в приборостроении. Известно устройство для пайки и лужения, содержащее подогреваемую емкость для жидкого припоя с выпускным отверстием и подвижным клапаном 1. Недостатками указанного устройства являются недостаточные надежность и долговечность устройства и невысокая точность дозирования припоя. Наиболее близким к заявляемому устройству по технической сущности и достигаемому эффекту является устройство для пайки и лужения, содержащее подогреваемую емкость для жидкого припоя с выпускным отверстием и подвижным клапаном,выполненным составным, одна часть которого размещена в емкости для жидкого припоя и изготовлена из несмачиваемого материала, а другая, перекрывающая выпускное отверстие, изготовлена из смачиваемого материала 2. Однако в процессе эксплуатации указанного устройства происходит эрозия внутренней поверхности подогреваемой емкости вследствие процессов растворения и диффузии,что приводит к постепенному выходу из строя подогреваемой емкости. Задачей полезной модели является повышение надежности и долговечности устройства за счет предотвращения разрушения подогреваемой емкости вследствие эрозии. Поставленная задача достигается тем, что в устройстве для пайки и лужения, содержащем подогреваемую емкость для жидкого припоя с выпускным отверстием и подвижным клапаном, выполненным составным, одна часть которого размещена в емкости для жидкого припоя и выполнена из несмачиваемого материала, а другая, перекрывающая выпускное отверстие, изготовлена из смачиваемого материала, согласно изобретению,внутренняя поверхность подогреваемой емкости выполнена из несмачиваемого материала. Благодаря тому что внутренняя поверхность подогреваемой емкости выполнена несмачиваемой, при контакте жидкого припоя с внутренней поверхностью подогреваемой емкости отсутствуют процессы растворения и диффузии, что приводит к повышению надежности и долговечности заявляемого устройства. Сущность изобретения поясняется чертежом, на котором представлено устройство для пайки и лужения. Устройство для пайки и лужения содержит емкость 1 с припоем 2, нагревательный элемент 3, подвижный клапан 4, состоящий из смачиваемой части А и несмачиваемой части Б, выпускное отверстие 5 и сменный наконечник 6. При этом внутренняя поверхность подогреваемой емкости 1 выполнена несмачиваемой. Устройство работает следующим образом. Припой 2 переводится в жидкое состояние нагревательным элементом 3 и образует с несмачиваемыми внутренней поверхностью подогреваемой емкости 1 и частью Б клапана 4 выпуклый мениск. При смещении клапана 4 наверх припой, смачивая поверхности выпускного отверстия 5 и поверхность А клапана 4,заполняет зазор расчетной дозой припоя. После завершения пайки клапан 4 опускается, и происходит отсечка припоя несмачиваемой поверхностью Б. Заявляемое устройство для пайки и лужения отличается надежностью и имеет большой срок службы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
