Упаковка для яиц

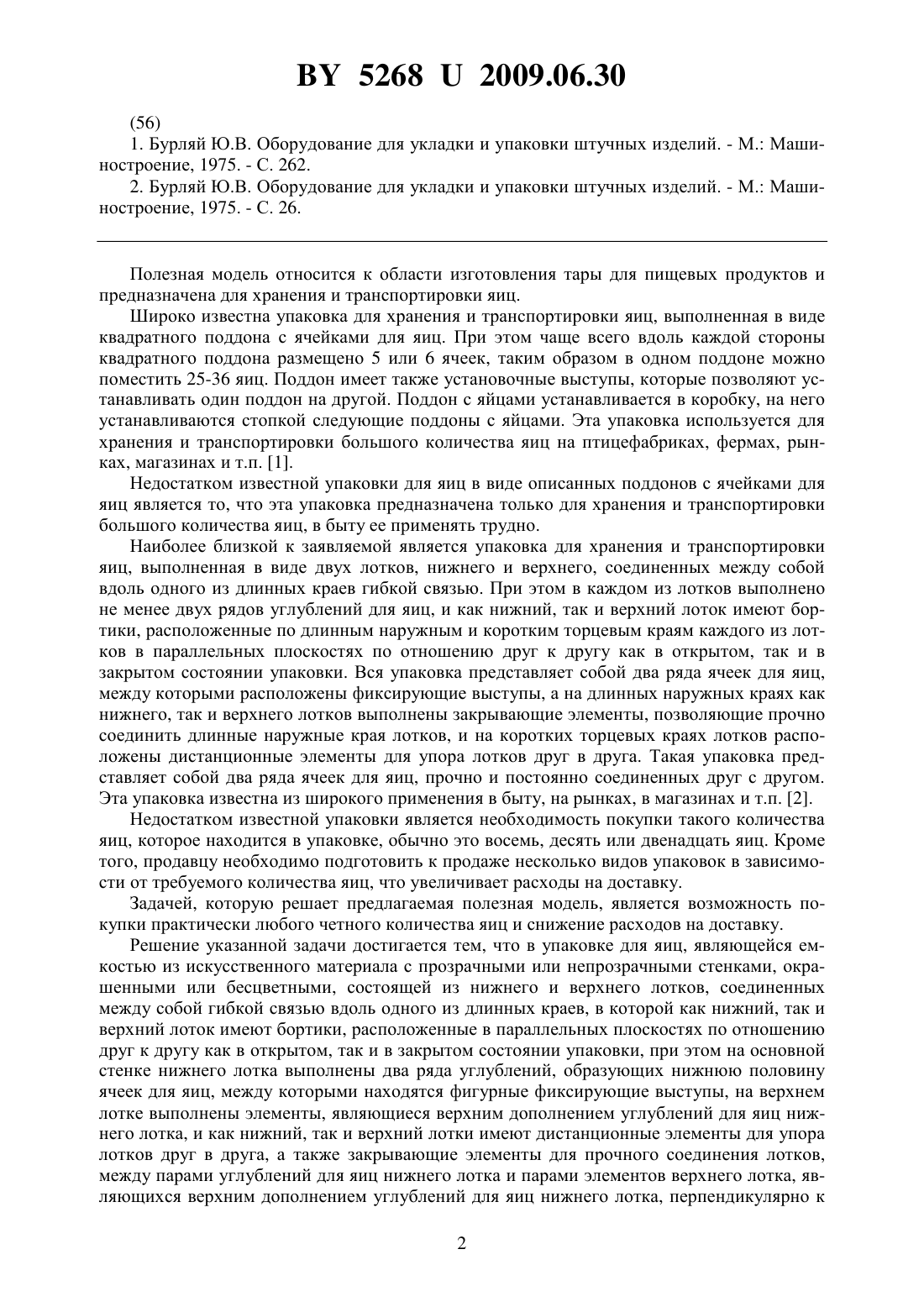

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель ГТКС ХАНЭКС Пластик сп.з о.о.(73) Патентообладатель ГТКС ХАНЭКС Пластик сп.з о.о.(57) Упаковка для яиц, являющаяся емкостью из искусственного материала с прозрачными или непрозрачными стенками, окрашенными или бесцветными, состоящая из нижнего и верхнего лотков, соединенных между собой гибкой связью вдоль одного из длинных краев, в которой как нижний, так и верхний лоток имеют бортики, расположенные в параллельных плоскостях по отношению друг к другу как в открытом, так и в закрытом состоянии упаковки, при этом на основной стенке нижнего лотка выполнены два ряда углублений, образующих нижнюю половину ячеек для яиц, между которыми находятся фигурные фиксирующие выступы, на верхнем лотке выполнены элементы, являющиеся верхним дополнением углублений для яиц нижнего лотка, и как нижний, так и верхний лотки имеют дистанционные элементы для упора лотков друг в друга, а также закрывающие элементы для прочного соединения лотков, отличающаяся тем, что между парами углублений для яиц нижнего лотка и парами элементов верхнего лотка, являющихся верхним дополнением углублений для яиц нижнего лотка, перпендикулярно к продольной оси упаковки выполнены плоскости, соединяющие оба длинных наружных края верхнего и нижнего лотков, причем на этих плоскостях имеются насечки, а закрывающие элементы выполнены на каждом из сегментов упаковки, разделенных плоскостями с насечками.(56) 1. Бурляй Ю.В. Оборудование для укладки и упаковки штучных изделий. - М. Машиностроение, 1975. - С. 262. 2. Бурляй Ю.В. Оборудование для укладки и упаковки штучных изделий. - М. Машиностроение, 1975. - С. 26. Полезная модель относится к области изготовления тары для пищевых продуктов и предназначена для хранения и транспортировки яиц. Широко известна упаковка для хранения и транспортировки яиц, выполненная в виде квадратного поддона с ячейками для яиц. При этом чаще всего вдоль каждой стороны квадратного поддона размещено 5 или 6 ячеек, таким образом в одном поддоне можно поместить 25-36 яиц. Поддон имеет также установочные выступы, которые позволяют устанавливать один поддон на другой. Поддон с яйцами устанавливается в коробку, на него устанавливаются стопкой следующие поддоны с яйцами. Эта упаковка используется для хранения и транспортировки большого количества яиц на птицефабриках, фермах, рынках, магазинах и т.п. 1. Недостатком известной упаковки для яиц в виде описанных поддонов с ячейками для яиц является то, что эта упаковка предназначена только для хранения и транспортировки большого количества яиц, в быту ее применять трудно. Наиболее близкой к заявляемой является упаковка для хранения и транспортировки яиц, выполненная в виде двух лотков, нижнего и верхнего, соединенных между собой вдоль одного из длинных краев гибкой связью. При этом в каждом из лотков выполнено не менее двух рядов углублений для яиц, и как нижний, так и верхний лоток имеют бортики, расположенные по длинным наружным и коротким торцевым краям каждого из лотков в параллельных плоскостях по отношению друг к другу как в открытом, так и в закрытом состоянии упаковки. Вся упаковка представляет собой два ряда ячеек для яиц,между которыми расположены фиксирующие выступы, а на длинных наружных краях как нижнего, так и верхнего лотков выполнены закрывающие элементы, позволяющие прочно соединить длинные наружные края лотков, и на коротких торцевых краях лотков расположены дистанционные элементы для упора лотков друг в друга. Такая упаковка представляет собой два ряда ячеек для яиц, прочно и постоянно соединенных друг с другом. Эта упаковка известна из широкого применения в быту, на рынках, в магазинах и т.п. 2. Недостатком известной упаковки является необходимость покупки такого количества яиц, которое находится в упаковке, обычно это восемь, десять или двенадцать яиц. Кроме того, продавцу необходимо подготовить к продаже несколько видов упаковок в зависимости от требуемого количества яиц, что увеличивает расходы на доставку. Задачей, которую решает предлагаемая полезная модель, является возможность покупки практически любого четного количества яиц и снижение расходов на доставку. Решение указанной задачи достигается тем, что в упаковке для яиц, являющейся емкостью из искусственного материала с прозрачными или непрозрачными стенками, окрашенными или бесцветными, состоящей из нижнего и верхнего лотков, соединенных между собой гибкой связью вдоль одного из длинных краев, в которой как нижний, так и верхний лоток имеют бортики, расположенные в параллельных плоскостях по отношению друг к другу как в открытом, так и в закрытом состоянии упаковки, при этом на основной стенке нижнего лотка выполнены два ряда углублений, образующих нижнюю половину ячеек для яиц, между которыми находятся фигурные фиксирующие выступы, на верхнем лотке выполнены элементы, являющиеся верхним дополнением углублений для яиц нижнего лотка, и как нижний, так и верхний лотки имеют дистанционные элементы для упора лотков друг в друга, а также закрывающие элементы для прочного соединения лотков,между парами углублений для яиц нижнего лотка и парами элементов верхнего лотка, являющихся верхним дополнением углублений для яиц нижнего лотка, перпендикулярно к 2 52682009.06.30 продольной оси упаковки выполнены плоскости, соединяющие оба длинных наружных края верхнего и нижнего лотков, причем на этих плоскостях имеются насечки, а закрывающие элементы выполнены па каждом из сегментов упаковки, разделенных плоскостями с насечками. На фиг. 1 изображена упаковка для яиц в открытом состоянии, вид сверху. На фиг. 2 то же, вид спереди, со стороны бокового края. Предлагаемая упаковка для яиц, являющаяся емкостью из искусственного материала с прозрачными или непрозрачными стенками, окрашенными или бесцветными, состоит из нижнего лотка 1 и верхнего лотка 2, соединенных между собой гибкой связью 3 вдоль одного из длинных краев упаковки, причем нижний лоток 1 имеет бортик 4, а верхний лоток 2 имеет бортик 5, расположенные в параллельных плоскостях по отношению друг к другу как в открытом, так и в закрытом состоянии упаковки. На основной стенке 6 нижнего лотка 1 выполнены два ряда углублений 7, образующих нижнюю половину ячеек для яиц, между которыми находятся фигурные фиксирующие выступы 8. На верхнем лотке 2 выполнены элементы 9, являющиеся верхним дополнением углублений 7 для яиц нижнего лотка 1. При этом между парами углублений 7 нижнего лотка 1 и парами элементов 9 верхнего лотка 2, являющихся верхним дополнением углублений 7 для яиц нижнего лотка 1, перпендикулярно к продольной оси упаковки выполнены плоскости 10, соединяющие оба длинных наружных края лотков 1 и 2 и разделяющие упаковку на отдельные сегменты 11,причем на этих плоскостях 10 имеются насечки 12, а на каждом из сегментов 11 упаковки,разделенных плоскостями 10 с насечками 12, выполнены закрывающие элементы 13, позволяющие прочно соединить наружные края лотков 1 и 2 и дистанционные элементы 14 для упора лотков 1 и 2 друг в друга. На фиг. 1 изображена упаковка, предназначенная для двенадцати яиц. В этом случае каждый сегмент 11 упаковки содержит шесть яиц. Таким образом, по насечке 12 на плоскости 10 можно отделить (отломать) сегмент, содержащий шесть яиц. Эту плоскость 10 с насечкой 12 можно выполнить в любом месте упаковки, перпендикулярно к продольной оси упаковки, и таким образом можно делить упаковку, например, на шесть сегментов по два яйца или на три сегмента по 4 яйца, или, для другой величины упаковки, на любое количество сегментов с любым четным количеством яиц в каждом сегменте. Предлагаемая полезная модель позволяет получить следующие технико-потребительские преимущества по сравнению с известными решениями возможность покупки нужного количества яиц, при этом от упаковки отламывается вдоль насечки нужное количество сегментов снижение расходов на доставку благодаря возможности применения одного вида упаковки, особенно с максимальным количеством находящихся в ней яиц сохранение практически того же уровня производственных затрат, что и при изготовлении известных упаковок. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
