Роботизированный пожарный комплекс

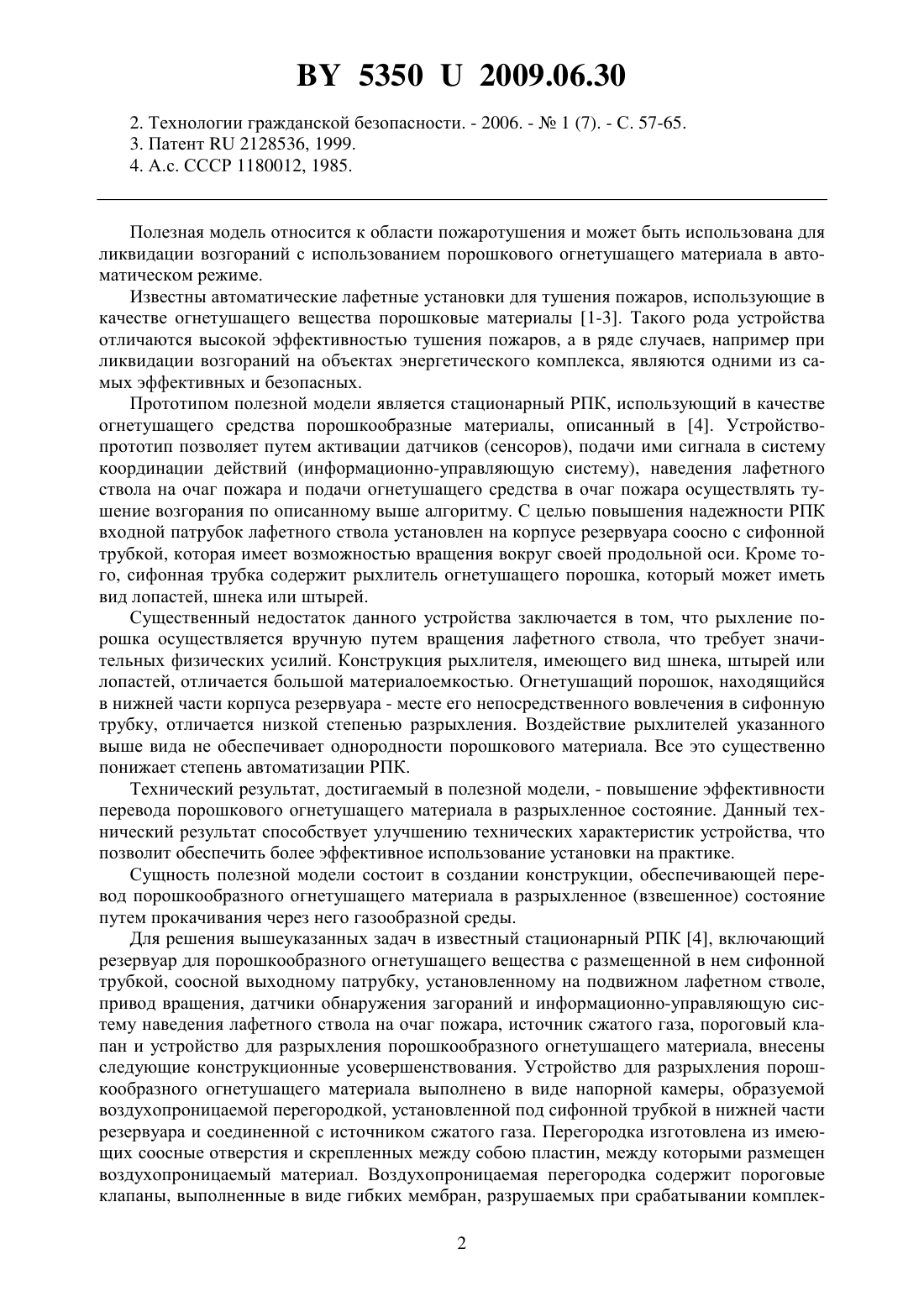

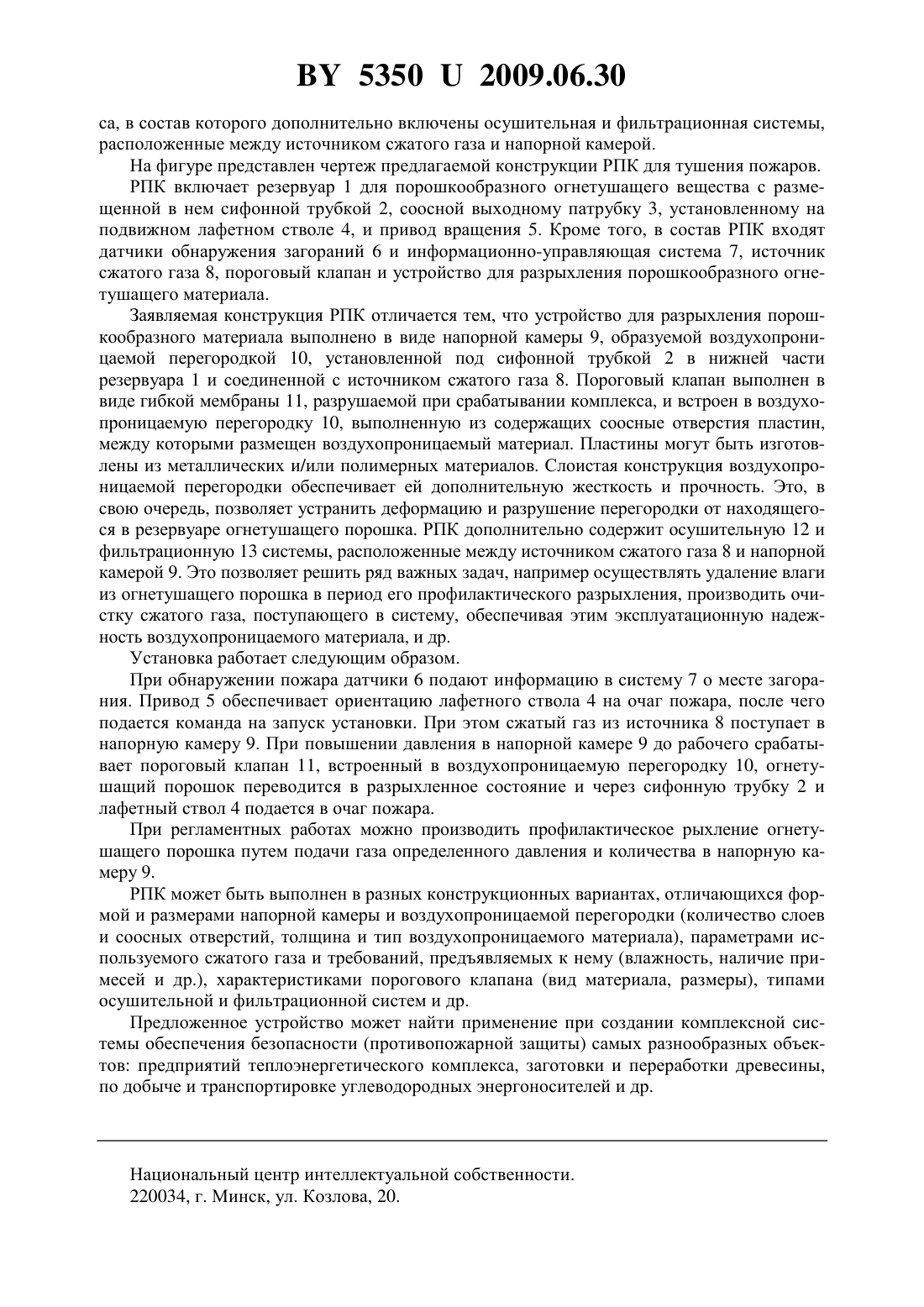

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Гродненский государственный университет имени Янки Купалы(72) Авторы Потеха Валентин Леонидович Барсуков Владимир Георгиевич Потеха Алексей Валентинович(73) Патентообладатель Учреждение образования Гродненский государственный университет имени Янки Купалы(57) 1. Роботизированный пожарный комплекс, содержащий резервуар для порошкообразного огнетушащего вещества с размещенной в нем сифонной трубкой, сообщающейся с входным патрубком подвижного лафетного ствола, датчики обнаружения загораний и систему наведения лафетного ствола на очаг пожара, устройство для разрыхления порошкообразного материала и источник сжатого газа, отличающийся тем, что устройство для разрыхления выполнено в виде напорной камеры, образуемой воздухопроницаемой перегородкой, установленной под сифонной трубкой в нижней части резервуара, соединенной с источником сжатого газа и изготовленной из имеющих соосные отверстия и скрепленных между собою пластин, между которыми размещен воздухопроницаемый материал. 2. Роботизированный пожарный комплекс по п. 1, отличающийся тем, что воздухопроницаемая перегородка содержит пороговые клапаны, выполненные в виде гибких мембран, разрушаемых при срабатывании комплекса, в состав которого дополнительно включены осушительная и фильтрационная системы, расположенные между источником сжатого газа и напорной камерой.(56) 1. Пожарная безопасность многофункциональных и высотных зданий и сооружений Материалынаучно-практической конференции. Ч. 2. - М., 2005. - С. 36-38, 102-103,107-108. 53502009.06.30 2. Технологии гражданской безопасности. - 2006. -1 (7). - С. 57-65. 3. Патент 2128536, 1999. 4. А.с. СССР 1180012, 1985. Полезная модель относится к области пожаротушения и может быть использована для ликвидации возгораний с использованием порошкового огнетушащего материала в автоматическом режиме. Известны автоматические лафетные установки для тушения пожаров, использующие в качестве огнетушащего вещества порошковые материалы 1-3. Такого рода устройства отличаются высокой эффективностью тушения пожаров, а в ряде случаев, например при ликвидации возгораний на объектах энергетического комплекса, являются одними из самых эффективных и безопасных. Прототипом полезной модели является стационарный РПК, использующий в качестве огнетушащего средства порошкообразные материалы, описанный в 4. Устройствопрототип позволяет путем активации датчиков (сенсоров), подачи ими сигнала в систему координации действий (информационно-управляющую систему), наведения лафетного ствола на очаг пожара и подачи огнетушащего средства в очаг пожара осуществлять тушение возгорания по описанному выше алгоритму. С целью повышения надежности РПК входной патрубок лафетного ствола установлен на корпусе резервуара соосно с сифонной трубкой, которая имеет возможностью вращения вокруг своей продольной оси. Кроме того, сифонная трубка содержит рыхлитель огнетушащего порошка, который может иметь вид лопастей, шнека или штырей. Существенный недостаток данного устройства заключается в том, что рыхление порошка осуществляется вручную путем вращения лафетного ствола, что требует значительных физических усилий. Конструкция рыхлителя, имеющего вид шнека, штырей или лопастей, отличается большой материалоемкостью. Огнетушащий порошок, находящийся в нижней части корпуса резервуара - месте его непосредственного вовлечения в сифонную трубку, отличается низкой степенью разрыхления. Воздействие рыхлителей указанного выше вида не обеспечивает однородности порошкового материала. Все это существенно понижает степень автоматизации РПК. Технический результат, достигаемый в полезной модели, - повышение эффективности перевода порошкового огнетушащего материала в разрыхленное состояние. Данный технический результат способствует улучшению технических характеристик устройства, что позволит обеспечить более эффективное использование установки на практике. Сущность полезной модели состоит в создании конструкции, обеспечивающей перевод порошкообразного огнетушащего материала в разрыхленное (взвешенное) состояние путем прокачивания через него газообразной среды. Для решения вышеуказанных задач в известный стационарный РПК 4, включающий резервуар для порошкообразного огнетушащего вещества с размещенной в нем сифонной трубкой, соосной выходному патрубку, установленному на подвижном лафетном стволе,привод вращения, датчики обнаружения загораний и информационно-управляющую систему наведения лафетного ствола на очаг пожара, источник сжатого газа, пороговый клапан и устройство для разрыхления порошкообразного огнетушащего материала, внесены следующие конструкционные усовершенствования. Устройство для разрыхления порошкообразного огнетушащего материала выполнено в виде напорной камеры, образуемой воздухопроницаемой перегородкой, установленной под сифонной трубкой в нижней части резервуара и соединенной с источником сжатого газа. Перегородка изготовлена из имеющих соосные отверстия и скрепленных между собою пластин, между которыми размещен воздухопроницаемый материал. Воздухопроницаемая перегородка содержит пороговые клапаны, выполненные в виде гибких мембран, разрушаемых при срабатывании комплек 2 53502009.06.30 са, в состав которого дополнительно включены осушительная и фильтрационная системы,расположенные между источником сжатого газа и напорной камерой. На фигуре представлен чертеж предлагаемой конструкции РПК для тушения пожаров. РПК включает резервуар 1 для порошкообразного огнетушащего вещества с размещенной в нем сифонной трубкой 2, соосной выходному патрубку 3, установленному на подвижном лафетном стволе 4, и привод вращения 5. Кроме того, в состав РПК входят датчики обнаружения загораний 6 и информационно-управляющая система 7, источник сжатого газа 8, пороговый клапан и устройство для разрыхления порошкообразного огнетушащего материала. Заявляемая конструкция РПК отличается тем, что устройство для разрыхления порошкообразного материала выполнено в виде напорной камеры 9, образуемой воздухопроницаемой перегородкой 10, установленной под сифонной трубкой 2 в нижней части резервуара 1 и соединенной с источником сжатого газа 8. Пороговый клапан выполнен в виде гибкой мембраны 11, разрушаемой при срабатывании комплекса, и встроен в воздухопроницаемую перегородку 10, выполненную из содержащих соосные отверстия пластин,между которыми размещен воздухопроницаемый материал. Пластины могут быть изготовлены из металлических и/или полимерных материалов. Слоистая конструкция воздухопроницаемой перегородки обеспечивает ей дополнительную жесткость и прочность. Это, в свою очередь, позволяет устранить деформацию и разрушение перегородки от находящегося в резервуаре огнетушащего порошка. РПК дополнительно содержит осушительную 12 и фильтрационную 13 системы, расположенные между источником сжатого газа 8 и напорной камерой 9. Это позволяет решить ряд важных задач, например осуществлять удаление влаги из огнетушащего порошка в период его профилактического разрыхления, производить очистку сжатого газа, поступающего в систему, обеспечивая этим эксплуатационную надежность воздухопроницаемого материала, и др. Установка работает следующим образом. При обнаружении пожара датчики 6 подают информацию в систему 7 о месте загорания. Привод 5 обеспечивает ориентацию лафетного ствола 4 на очаг пожара, после чего подается команда на запуск установки. При этом сжатый газ из источника 8 поступает в напорную камеру 9. При повышении давления в напорной камере 9 до рабочего срабатывает пороговый клапан 11, встроенный в воздухопроницаемую перегородку 10, огнетушащий порошок переводится в разрыхленное состояние и через сифонную трубку 2 и лафетный ствол 4 подается в очаг пожара. При регламентных работах можно производить профилактическое рыхление огнетушащего порошка путем подачи газа определенного давления и количества в напорную камеру 9. РПК может быть выполнен в разных конструкционных вариантах, отличающихся формой и размерами напорной камеры и воздухопроницаемой перегородки (количество слоев и соосных отверстий, толщина и тип воздухопроницаемого материала), параметрами используемого сжатого газа и требований, предъявляемых к нему (влажность, наличие примесей и др.), характеристиками порогового клапана (вид материала, размеры), типами осушительной и фильтрационной систем и др. Предложенное устройство может найти применение при создании комплексной системы обеспечения безопасности (противопожарной защиты) самых разнообразных объектов предприятий теплоэнергетического комплекса, заготовки и переработки древесины,по добыче и транспортировке углеводородных энергоносителей и др. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
