Носовые щипцы для фиксации крупного рогатого скота

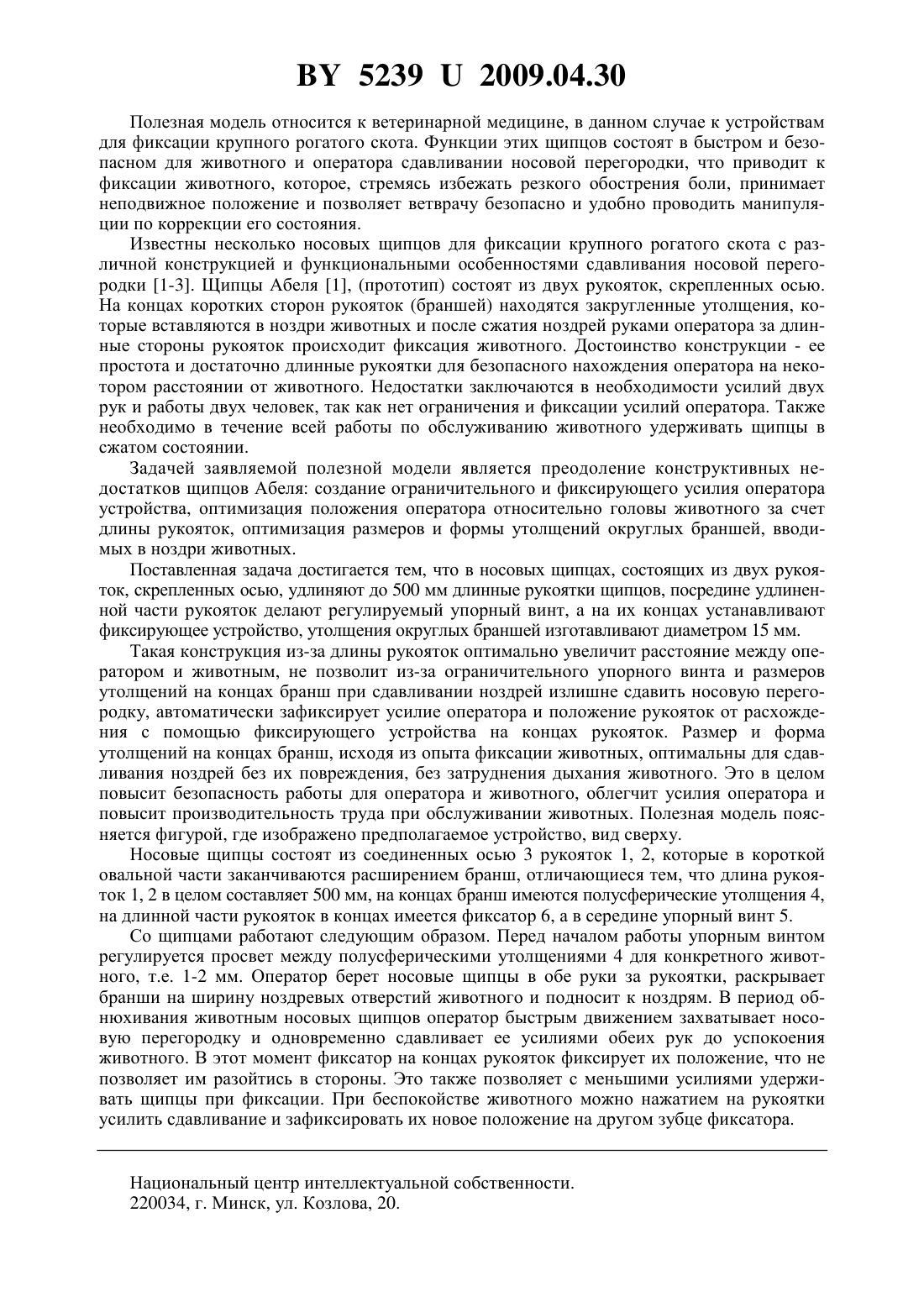

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ НОСОВЫЕ ЩИПЦЫ ДЛЯ ФИКСАЦИИ КРУПНОГО РОГАТОГО СКОТА(71) Заявитель Учреждение образования Витебская ордена Знак Почета государственная академия ветеринарной медицины(72) Авторы Веремей Эдуард Иосифович Руколь Василий Михайлович Журба Владимир Александрович Хамчуков Юрий Дмитриевич(73) Патентообладатель Учреждение образования Витебская ордена Знак Почета государственная академия ветеринарной медицины(57) 1. Носовые щипцы для фиксации крупного рогатого скота, состоящие из соединенных осью двух рукояток, которые в короткой овальной части заканчиваются расширением бранш, отличающиеся тем, что длина рукояток в целом составляет 500 мм, на концах бранш имеются полусферические утолщения диаметром 15 мм. 2. Носовые щипцы по п. 1, отличающиеся тем, что на длинной части рукояток в концах имеется фиксатор, а в середине упорный винт. 52392009.04.30 Полезная модель относится к ветеринарной медицине, в данном случае к устройствам для фиксации крупного рогатого скота. Функции этих щипцов состоят в быстром и безопасном для животного и оператора сдавливании носовой перегородки, что приводит к фиксации животного, которое, стремясь избежать резкого обострения боли, принимает неподвижное положение и позволяет ветврачу безопасно и удобно проводить манипуляции по коррекции его состояния. Известны несколько носовых щипцов для фиксации крупного рогатого скота с различной конструкцией и функциональными особенностями сдавливания носовой перегородки 1-3. Щипцы Абеля 1, (прототип) состоят из двух рукояток, скрепленных осью. На концах коротких сторон рукояток (браншей) находятся закругленные утолщения, которые вставляются в ноздри животных и после сжатия ноздрей руками оператора за длинные стороны рукояток происходит фиксация животного. Достоинство конструкции - ее простота и достаточно длинные рукоятки для безопасного нахождения оператора на некотором расстоянии от животного. Недостатки заключаются в необходимости усилий двух рук и работы двух человек, так как нет ограничения и фиксации усилий оператора. Также необходимо в течение всей работы по обслуживанию животного удерживать щипцы в сжатом состоянии. Задачей заявляемой полезной модели является преодоление конструктивных недостатков щипцов Абеля создание ограничительного и фиксирующего усилия оператора устройства, оптимизация положения оператора относительно головы животного за счет длины рукояток, оптимизация размеров и формы утолщений округлых браншей, вводимых в ноздри животных. Поставленная задача достигается тем, что в носовых щипцах, состоящих из двух рукояток, скрепленных осью, удлиняют до 500 мм длинные рукоятки щипцов, посредине удлиненной части рукояток делают регулируемый упорный винт, а на их концах устанавливают фиксирующее устройство, утолщения округлых браншей изготавливают диаметром 15 мм. Такая конструкция из-за длины рукояток оптимально увеличит расстояние между оператором и животным, не позволит из-за ограничительного упорного винта и размеров утолщений на концах бранш при сдавливании ноздрей излишне сдавить носовую перегородку, автоматически зафиксирует усилие оператора и положение рукояток от расхождения с помощью фиксирующего устройства на концах рукояток. Размер и форма утолщений на концах бранш, исходя из опыта фиксации животных, оптимальны для сдавливания ноздрей без их повреждения, без затруднения дыхания животного. Это в целом повысит безопасность работы для оператора и животного, облегчит усилия оператора и повысит производительность труда при обслуживании животных. Полезная модель поясняется фигурой, где изображено предполагаемое устройство, вид сверху. Носовые щипцы состоят из соединенных осью 3 рукояток 1, 2, которые в короткой овальной части заканчиваются расширением бранш, отличающиеся тем, что длина рукояток 1, 2 в целом составляет 500 мм, на концах бранш имеются полусферические утолщения 4,на длинной части рукояток в концах имеется фиксатор 6, а в середине упорный винт 5. Со щипцами работают следующим образом. Перед началом работы упорным винтом регулируется просвет между полусферическими утолщениями 4 для конкретного животного, т.е. 1-2 мм. Оператор берет носовые щипцы в обе руки за рукоятки, раскрывает бранши на ширину ноздревых отверстий животного и подносит к ноздрям. В период обнюхивания животным носовых щипцов оператор быстрым движением захватывает носовую перегородку и одновременно сдавливает ее усилиями обеих рук до успокоения животного. В этот момент фиксатор на концах рукояток фиксирует их положение, что не позволяет им разойтись в стороны. Это также позволяет с меньшими усилиями удерживать щипцы при фиксации. При беспокойстве животного можно нажатием на рукоятки усилить сдавливание и зафиксировать их новое положение на другом зубце фиксатора. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
