Устройство для намотки, размотки флажков

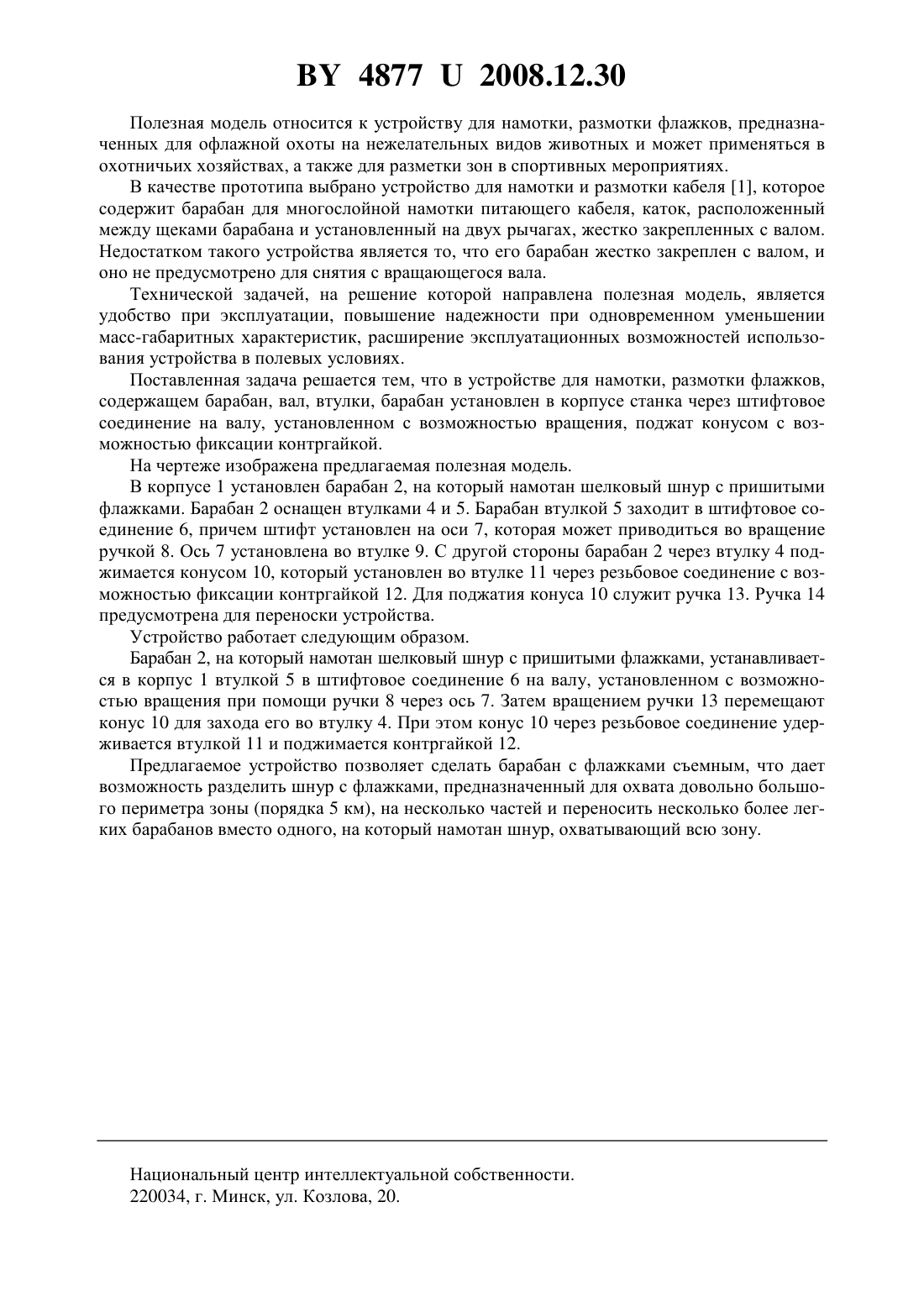

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Шестаков Владимир Георгиевич Якута Михаил Иванович(72) Авторы Шестаков Владимир Георгиевич Якута Михаил Иванович(73) Патентообладатели Шестаков Владимир Георгиевич Якута Михаил Иванович(57) Устройство для намотки, размотки флажков, содержащее барабан, вал, втулки, отличающееся тем, что барабан установлен в корпусе станка через штифтовое соединение на валу, установленном с возможностью вращения, поджат конусом с возможностью фиксации контргайкой. 48772008.12.30 Полезная модель относится к устройству для намотки, размотки флажков, предназначенных для офлажной охоты на нежелательных видов животных и может применяться в охотничьих хозяйствах, а также для разметки зон в спортивных мероприятиях. В качестве прототипа выбрано устройство для намотки и размотки кабеля 1, которое содержит барабан для многослойной намотки питающего кабеля, каток, расположенный между щеками барабана и установленный на двух рычагах, жестко закрепленных с валом. Недостатком такого устройства является то, что его барабан жестко закреплен с валом, и оно не предусмотрено для снятия с вращающегося вала. Технической задачей, на решение которой направлена полезная модель, является удобство при эксплуатации, повышение надежности при одновременном уменьшении масс-габаритных характеристик, расширение эксплуатационных возможностей использования устройства в полевых условиях. Поставленная задача решается тем, что в устройстве для намотки, размотки флажков,содержащем барабан, вал, втулки, барабан установлен в корпусе станка через штифтовое соединение на валу, установленном с возможностью вращения, поджат конусом с возможностью фиксации контргайкой. На чертеже изображена предлагаемая полезная модель. В корпусе 1 установлен барабан 2, на который намотан шелковый шнур с пришитыми флажками. Барабан 2 оснащен втулками 4 и 5. Барабан втулкой 5 заходит в штифтовое соединение 6, причем штифт установлен на оси 7, которая может приводиться во вращение ручкой 8. Ось 7 установлена во втулке 9. С другой стороны барабан 2 через втулку 4 поджимается конусом 10, который установлен во втулке 11 через резьбовое соединение с возможностью фиксации контргайкой 12. Для поджатия конуса 10 служит ручка 13. Ручка 14 предусмотрена для переноски устройства. Устройство работает следующим образом. Барабан 2, на который намотан шелковый шнур с пришитыми флажками, устанавливается в корпус 1 втулкой 5 в штифтовое соединение 6 на валу, установленном с возможностью вращения при помощи ручки 8 через ось 7. Затем вращением ручки 13 перемещают конус 10 для захода его во втулку 4. При этом конус 10 через резьбовое соединение удерживается втулкой 11 и поджимается контргайкой 12. Предлагаемое устройство позволяет сделать барабан с флажками съемным, что дает возможность разделить шнур с флажками, предназначенный для охвата довольно большого периметра зоны (порядка 5 км), на несколько частей и переносить несколько более легких барабанов вместо одного, на который намотан шнур, охватывающий всю зону. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
