Рабочий орган кротодренажной машины

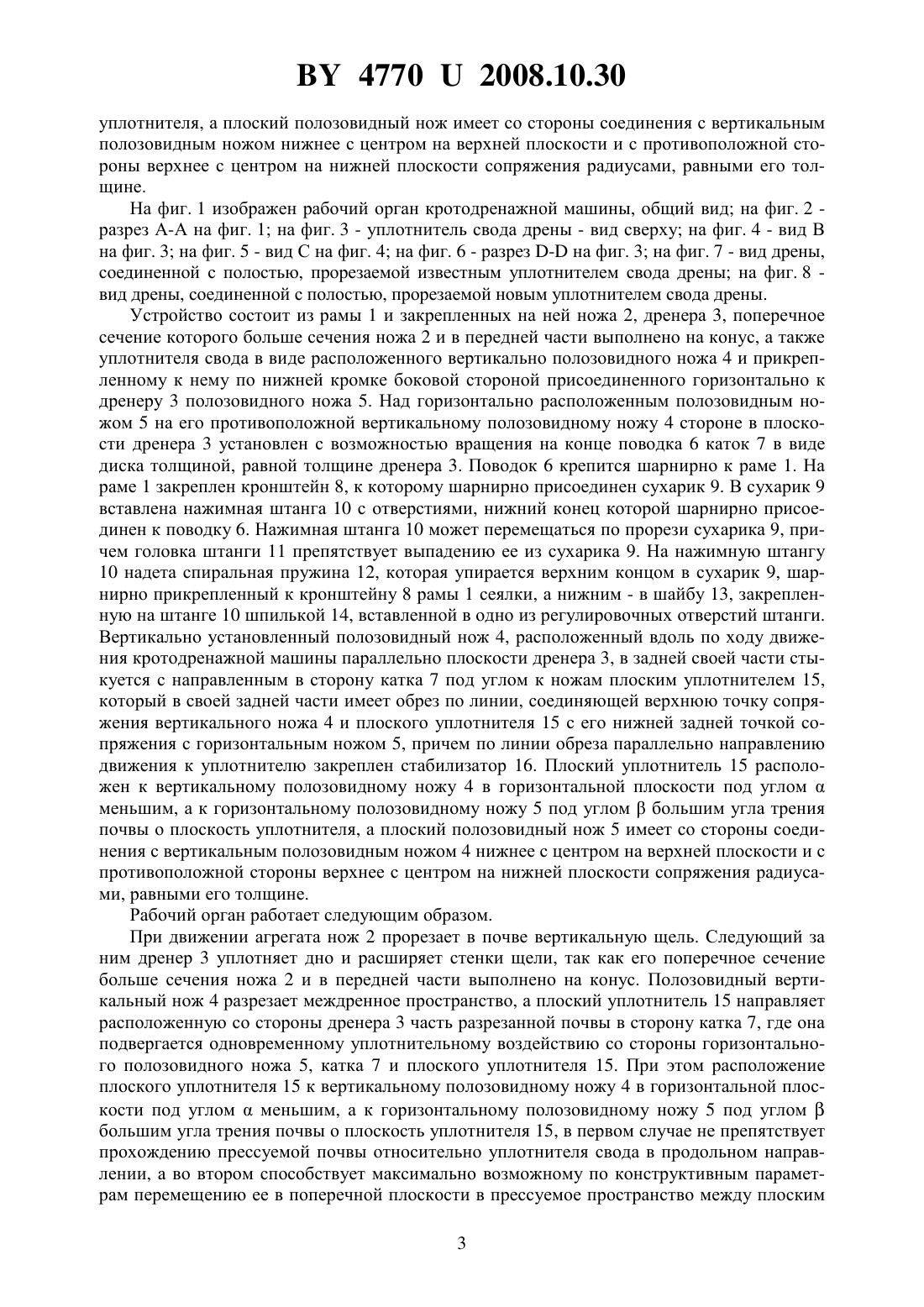

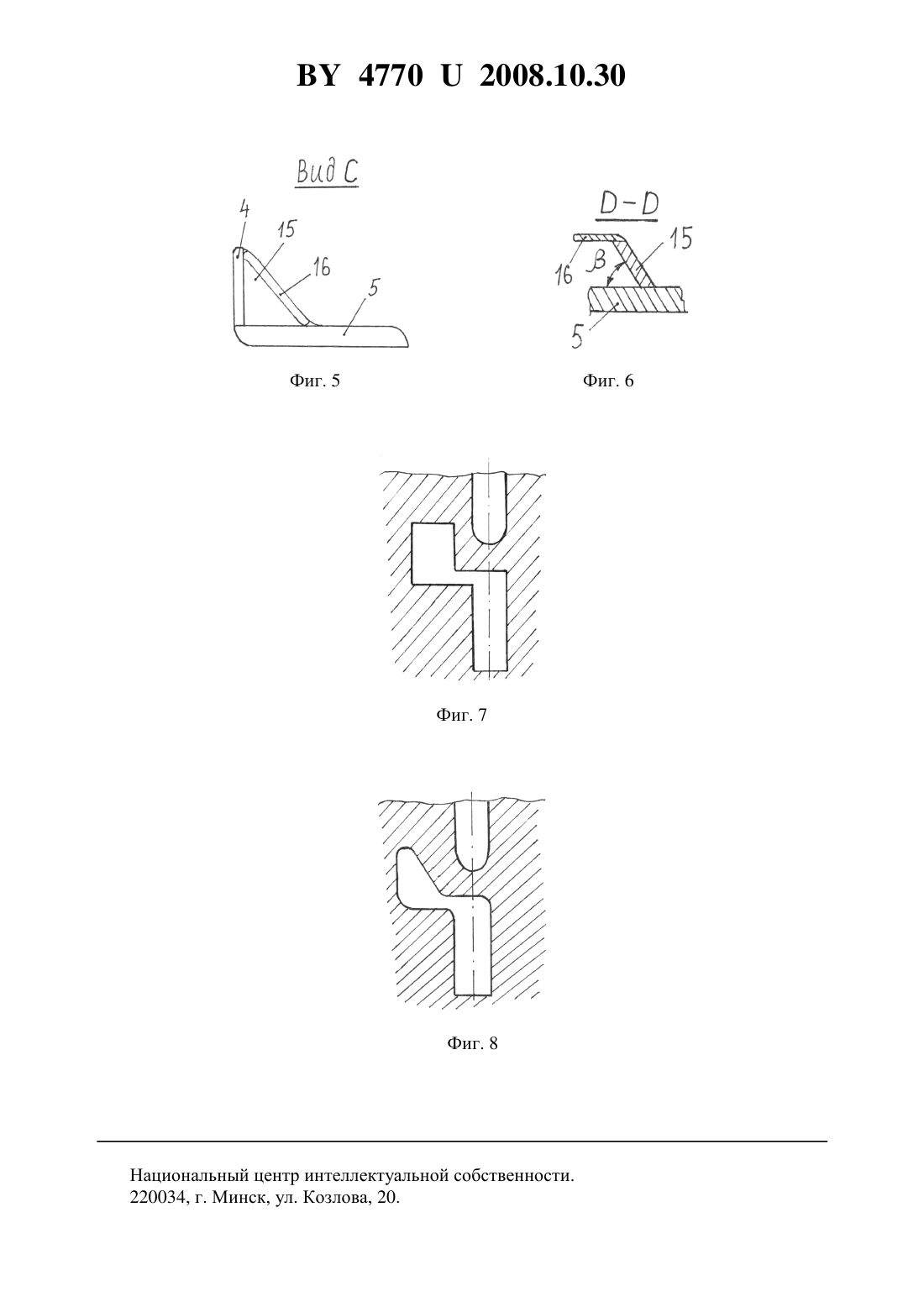

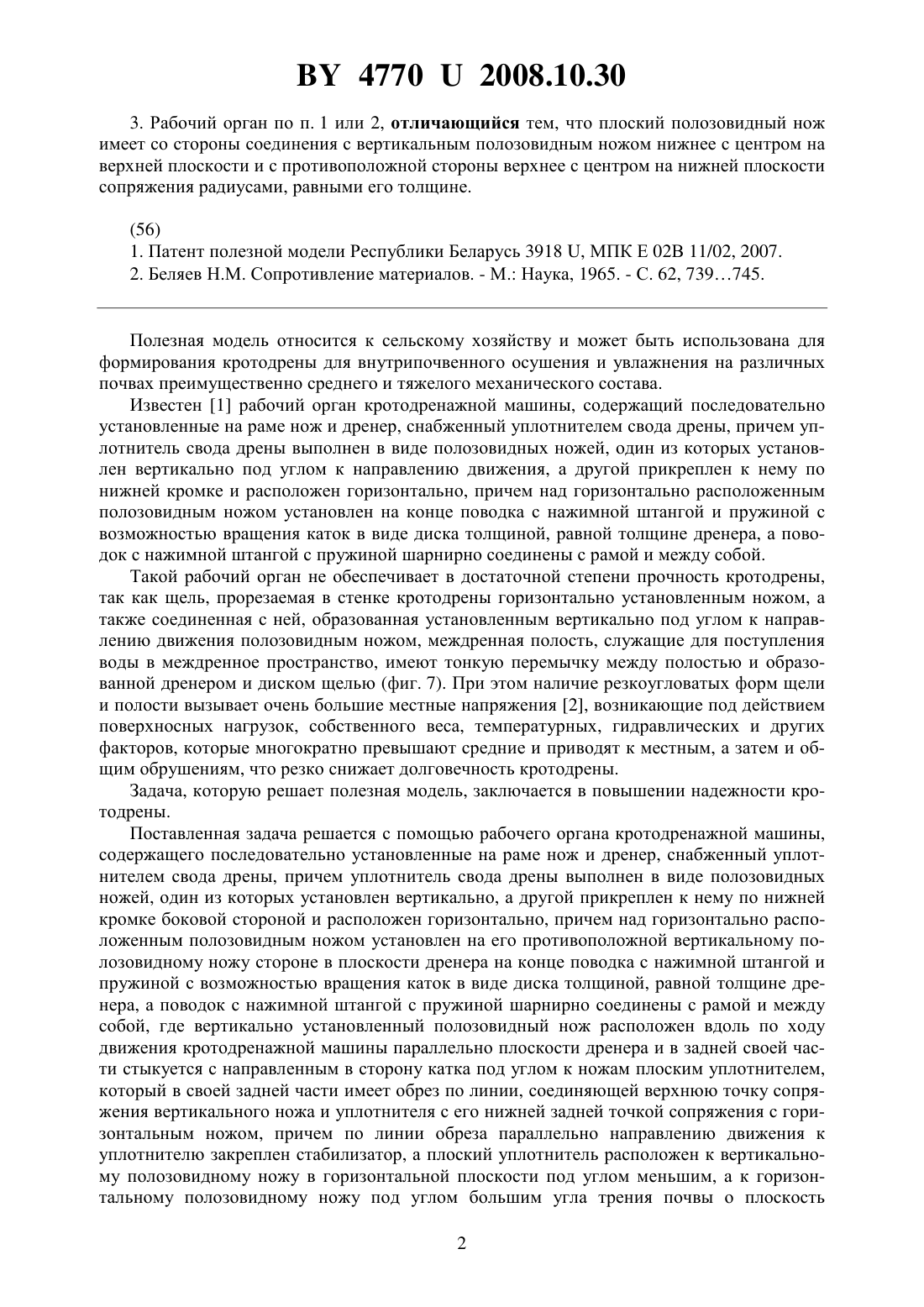

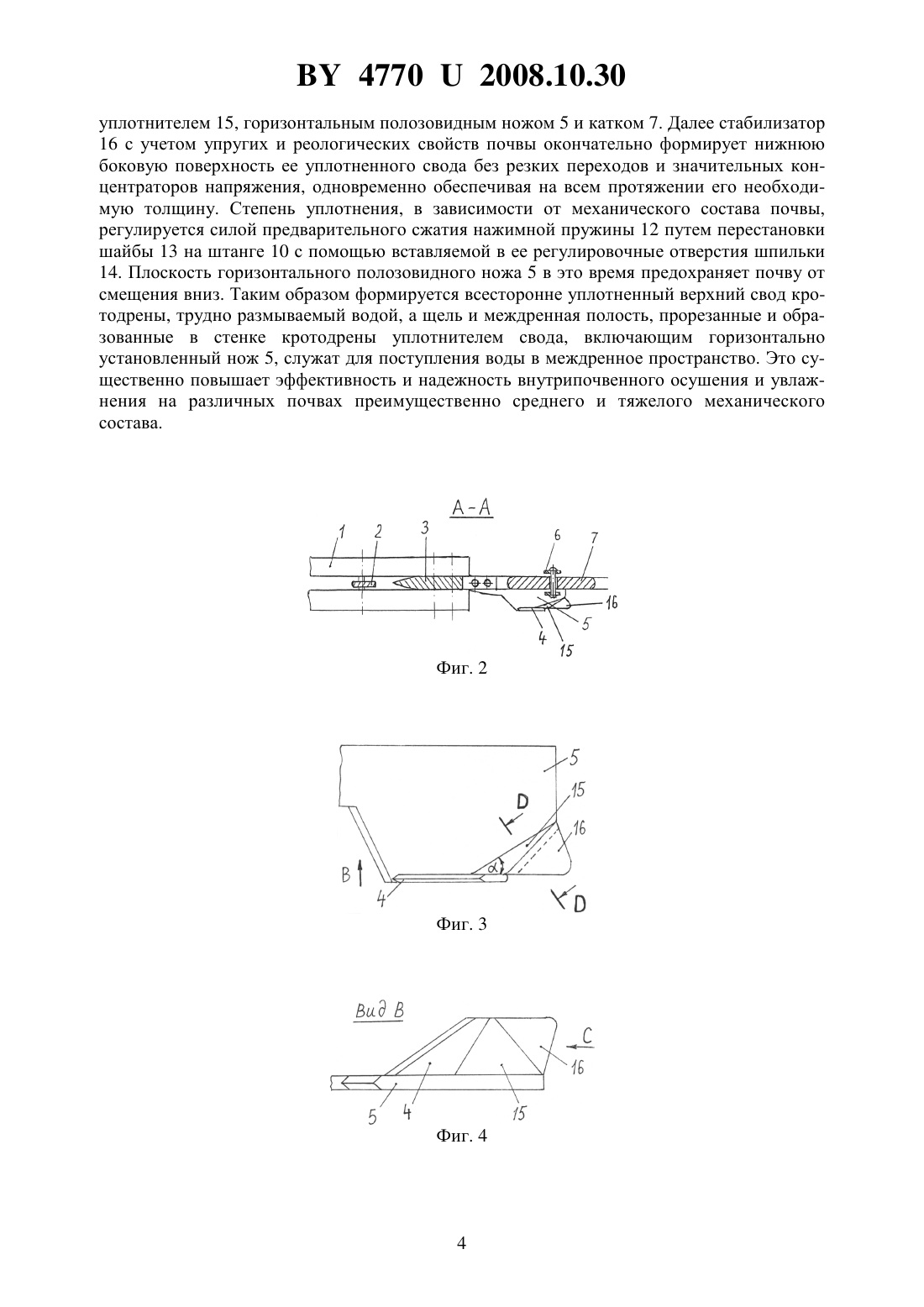

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РАБОЧИЙ ОРГАН КРОТОДРЕНАЖНОЙ МАШИНЫ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Основин Виктор Николаевич Агейчик Валерий Александрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) 1. Рабочий орган кротодренажной машины, содержащий последовательно установленные на раме нож и дренер, снабженный уплотнителем свода дрены, причем уплотнитель свода дрены выполнен в виде полозовидных ножей, один из которых установлен вертикально, а другой прикреплен к нему по нижней кромке боковой стороной и расположен горизонтально, причем над горизонтально расположенным полозовидным ножом установлен на его противоположной вертикальному полозовидному ножу стороне в плоскости дренера на конце поводка с нажимной штангой и пружиной с возможностью вращения каток в виде диска толщиной, равной толщине дренера, а поводок с нажимной штангой с пружиной шарнирно соединены с рамой и между собой, отличающийся тем,что вертикально установленный полозовидный нож расположен вдоль по ходу движения кротодренажной машины параллельно плоскости дренера и в задней своей части стыкуется с направленным в сторону катка под углом к ножам плоским уплотнителем, который в своей задней части имеет обрез по линии, соединяющей верхнюю точку сопряжения вертикального ножа и уплотнителя с его нижней задней точкой сопряжения с горизонтальным ножом, причем по линии обреза параллельно направлению движения к уплотнителю закреплен стабилизатор. 2. Рабочий орган по п. 1, отличающийся тем, что плоский уплотнитель расположен к вертикальному полозовидному ножу в горизонтальной плоскости под углом меньшим, а к горизонтальному полозовидному ножу под углом большим угла трения почвы о плоскость уплотнителя. 47702008.10.30 3. Рабочий орган по п. 1 или 2, отличающийся тем, что плоский полозовидный нож имеет со стороны соединения с вертикальным полозовидным ножом нижнее с центром на верхней плоскости и с противоположной стороны верхнее с центром на нижней плоскости сопряжения радиусами, равными его толщине.(56) 1. Патент полезной модели Республики Беларусь 3918 , МПК Е 02 В 11/02, 2007. 2. Беляев Н.М. Сопротивление материалов. - М. Наука, 1965. - С. 62, 739745. Полезная модель относится к сельскому хозяйству и может быть использована для формирования кротодрены для внутрипочвенного осушения и увлажнения на различных почвах преимущественно среднего и тяжелого механического состава. Известен 1 рабочий орган кротодренажной машины, содержащий последовательно установленные на раме нож и дренер, снабженный уплотнителем свода дрены, причем уплотнитель свода дрены выполнен в виде полозовидных ножей, один из которых установлен вертикально под углом к направлению движения, а другой прикреплен к нему по нижней кромке и расположен горизонтально, причем над горизонтально расположенным полозовидным ножом установлен на конце поводка с нажимной штангой и пружиной с возможностью вращения каток в виде диска толщиной, равной толщине дренера, а поводок с нажимной штангой с пружиной шарнирно соединены с рамой и между собой. Такой рабочий орган не обеспечивает в достаточной степени прочность кротодрены,так как щель, прорезаемая в стенке кротодрены горизонтально установленным ножом, а также соединенная с ней, образованная установленным вертикально под углом к направлению движения полозовидным ножом, междренная полость, служащие для поступления воды в междренное пространство, имеют тонкую перемычку между полостью и образованной дренером и диском щелью (фиг. 7). При этом наличие резкоугловатых форм щели и полости вызывает очень большие местные напряжения 2, возникающие под действием поверхносных нагрузок, собственного веса, температурных, гидравлических и других факторов, которые многократно превышают средние и приводят к местным, а затем и общим обрушениям, что резко снижает долговечность кротодрены. Задача, которую решает полезная модель, заключается в повышении надежности кротодрены. Поставленная задача решается с помощью рабочего органа кротодренажной машины,содержащего последовательно установленные на раме нож и дренер, снабженный уплотнителем свода дрены, причем уплотнитель свода дрены выполнен в виде полозовидных ножей, один из которых установлен вертикально, а другой прикреплен к нему по нижней кромке боковой стороной и расположен горизонтально, причем над горизонтально расположенным полозовидным ножом установлен на его противоположной вертикальному полозовидному ножу стороне в плоскости дренера на конце поводка с нажимной штангой и пружиной с возможностью вращения каток в виде диска толщиной, равной толщине дренера, а поводок с нажимной штангой с пружиной шарнирно соединены с рамой и между собой, где вертикально установленный полозовидный нож расположен вдоль по ходу движения кротодренажной машины параллельно плоскости дренера и в задней своей части стыкуется с направленным в сторону катка под углом к ножам плоским уплотнителем,который в своей задней части имеет обрез по линии, соединяющей верхнюю точку сопряжения вертикального ножа и уплотнителя с его нижней задней точкой сопряжения с горизонтальным ножом, причем по линии обреза параллельно направлению движения к уплотнителю закреплен стабилизатор, а плоский уплотнитель расположен к вертикальному полозовидному ножу в горизонтальной плоскости под углом меньшим, а к горизонтальному полозовидному ножу под углом большим угла трения почвы о плоскость 2 47702008.10.30 уплотнителя, а плоский полозовидный нож имеет со стороны соединения с вертикальным полозовидным ножом нижнее с центром на верхней плоскости и с противоположной стороны верхнее с центром на нижней плоскости сопряжения радиусами, равными его толщине. На фиг. 1 изображен рабочий орган кротодренажной машины, общий вид на фиг. 2 разрез А-А на фиг. 1 на фиг. 3 - уплотнитель свода дрены - вид сверху на фиг. 4 - вид В на фиг. 3 на фиг. 5 - вид С на фиг. 4 на фиг. 6 - разрез - на фиг. 3 на фиг. 7 - вид дрены,соединенной с полостью, прорезаемой известным уплотнителем свода дрены на фиг. 8 вид дрены, соединенной с полостью, прорезаемой новым уплотнителем свода дрены. Устройство состоит из рамы 1 и закрепленных на ней ножа 2, дренера 3, поперечное сечение которого больше сечения ножа 2 и в передней части выполнено на конус, а также уплотнителя свода в виде расположенного вертикально полозовидного ножа 4 и прикрепленному к нему по нижней кромке боковой стороной присоединенного горизонтально к дренеру 3 полозовидного ножа 5. Над горизонтально расположенным полозовидным ножом 5 на его противоположной вертикальному полозовидному ножу4 стороне в плоскости дренера 3 установлен с возможностью вращения на конце поводка 6 каток 7 в виде диска толщиной, равной толщине дренера 3. Поводок 6 крепится шарнирно к раме 1. На раме 1 закреплен кронштейн 8, к которому шарнирно присоединен сухарик 9. В сухарик 9 вставлена нажимная штанга 10 с отверстиями, нижний конец которой шарнирно присоединен к поводку 6. Нажимная штанга 10 может перемещаться по прорези сухарика 9, причем головка штанги 11 препятствует выпадению ее из сухарика 9. На нажимную штангу 10 надета спиральная пружина 12, которая упирается верхним концом в сухарик 9, шарнирно прикрепленный к кронштейну 8 рамы 1 сеялки, а нижним - в шайбу 13, закрепленную на штанге 10 шпилькой 14, вставленной в одно из регулировочных отверстий штанги. Вертикально установленный полозовидный нож 4, расположенный вдоль по ходу движения кротодренажной машины параллельно плоскости дренера 3, в задней своей части стыкуется с направленным в сторону катка 7 под углом к ножам плоским уплотнителем 15,который в своей задней части имеет обрез по линии, соединяющей верхнюю точку сопряжения вертикального ножа 4 и плоского уплотнителя 15 с его нижней задней точкой сопряжения с горизонтальным ножом 5, причем по линии обреза параллельно направлению движения к уплотнителю закреплен стабилизатор 16. Плоский уплотнитель 15 расположен к вертикальному полозовидному ножу 4 в горизонтальной плоскости под угломменьшим, а к горизонтальному полозовидному ножу 5 под угломбольшим угла трения почвы о плоскость уплотнителя, а плоский полозовидный нож 5 имеет со стороны соединения с вертикальным полозовидным ножом 4 нижнее с центром на верхней плоскости и с противоположной стороны верхнее с центром на нижней плоскости сопряжения радиусами, равными его толщине. Рабочий орган работает следующим образом. При движении агрегата нож 2 прорезает в почве вертикальную щель. Следующий за ним дренер 3 уплотняет дно и расширяет стенки щели, так как его поперечное сечение больше сечения ножа 2 и в передней части выполнено на конус. Полозовидный вертикальный нож 4 разрезает междренное пространство, а плоский уплотнитель 15 направляет расположенную со стороны дренера 3 часть разрезанной почвы в сторону катка 7, где она подвергается одновременному уплотнительному воздействию со стороны горизонтального полозовидного ножа 5, катка 7 и плоского уплотнителя 15. При этом расположение плоского уплотнителя 15 к вертикальному полозовидному ножу 4 в горизонтальной плоскости под угломменьшим, а к горизонтальному полозовидному ножу 5 под угломбольшим угла трения почвы о плоскость уплотнителя 15, в первом случае не препятствует прохождению прессуемой почвы относительно уплотнителя свода в продольном направлении, а во втором способствует максимально возможному по конструктивным параметрам перемещению ее в поперечной плоскости в прессуемое пространство между плоским 3 47702008.10.30 уплотнителем 15, горизонтальным полозовидным ножом 5 и катком 7. Далее стабилизатор 16 с учетом упругих и реологических свойств почвы окончательно формирует нижнюю боковую поверхность ее уплотненного свода без резких переходов и значительных концентраторов напряжения, одновременно обеспечивая на всем протяжении его необходимую толщину. Степень уплотнения, в зависимости от механического состава почвы,регулируется силой предварительного сжатия нажимной пружины 12 путем перестановки шайбы 13 на штанге 10 с помощью вставляемой в ее регулировочные отверстия шпильки 14. Плоскость горизонтального полозовидного ножа 5 в это время предохраняет почву от смещения вниз. Таким образом формируется всесторонне уплотненный верхний свод кротодрены, трудно размываемый водой, а щель и междренная полость, прорезанные и образованные в стенке кротодрены уплотнителем свода, включающим горизонтально установленный нож 5, служат для поступления воды в междренное пространство. Это существенно повышает эффективность и надежность внутрипочвенного осушения и увлажнения на различных почвах преимущественно среднего и тяжелого механического состава. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
